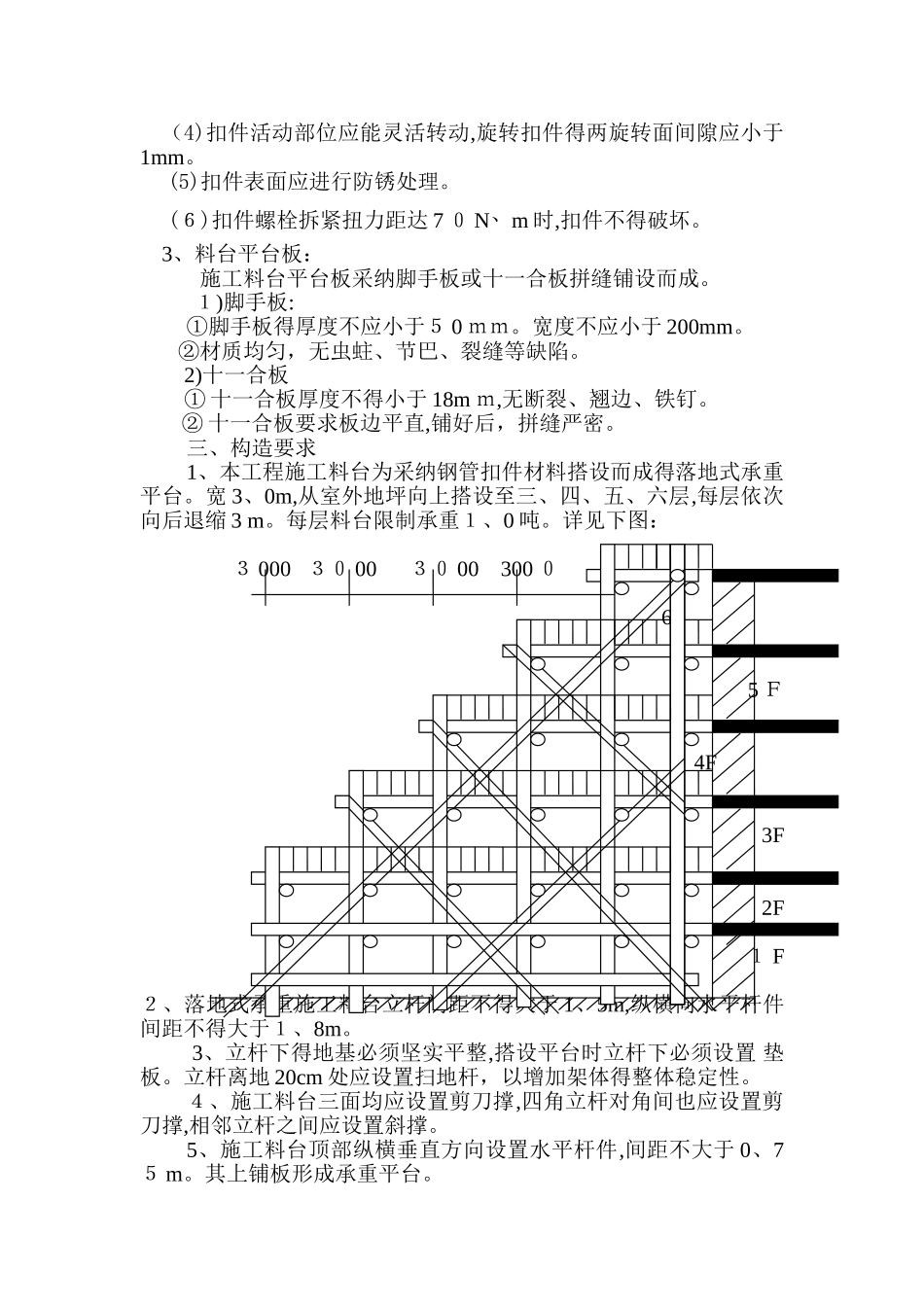

船东服务楼、8#、9#宿舍楼工程料台搭设方案编制人: 审核人: 审批人: 江苏省建工集团有限公司招商重工项目部2 ０ 14 年 10 月钢管料台搭设方案一、 工程概况招商局重工(江苏)有限公司船东服务楼、８#、9#宿舍楼工程,位于新安江路 1 号,建设单位：招商重工(江苏）有限公司,设计单位中国建材国际工程集团有限公司。监理单位深圳海勤工程管理有限公司。施工单位:江苏建工集团有限公司。本工程共三幢楼,其中8#、９#楼为六层框架结构,每幢面积 6 ０ 22 ｍ 2,墙体为 200mm 厚加气砼砌块,屋面形式为坡屋面,外墙乳胶漆。船东服务楼为８层框架结构,面积为 12 ７ 14 ｍ 2,墙体为 200m ｍ厚加气砼砌块,屋面形式为平屋面,外墙乳胶漆。结构形式均为框架结构。二、材料选择1、钢管: (1)采纳外径 Ф48,壁厚 2、５ mm 钢管,材质应为 Q ２ 35 钢,其力学性能符合法律规范规定,钢管使用之前应进行检查。 (2）用于搭设料台得钢管，不得有裂缝,瘪塘、孔洞等缺陷，用做立杆得钢管必须无弯曲。 2、扣件 ： (1)本施工料台搭设采纳直角扣件,旋转扣件与对接扣件三种型式得扣件。扣件材质应为Ｑ 235 钢，必须符合 GB ９ 28-6 ７得规定。 (2)扣件不得有裂缝、气孔，不应有疏松砂眼等铸造缺陷。(3）扣件与钢管贴合面必须严格整形,应保证与钢管扣紧时接触良好。（4)扣件活动部位应能灵活转动,旋转扣件得两旋转面间隙应小于1mm。(5)扣件表面应进行防锈处理。(６)扣件螺栓拆紧扭力距达 7 ０ N、m 时,扣件不得破坏。 3、料台平台板： 施工料台平台板采纳脚手板或十一合板拼缝铺设而成。 １)脚手板: ①脚手板得厚度不应小于５ 0 ｍｍ。宽度不应小于 200mm。 ②材质均匀，无虫蛀、节巴、裂缝等缺陷。2)十一合板① 十一合板厚度不得小于 18m ｍ,无断裂、翘边、铁钉。② 十一合板要求板边平直,铺好后，拼缝严密。三、构造要求1、本工程施工料台为采纳钢管扣件材料搭设而成得落地式承重平台。宽 3、0m,从室外地坪向上搭设至三、四、五、六层,每层依次向后退缩 3 m。每层料台限制承重１、0 吨。详见下图： ３ 000 ３０ 00 ３０ 00 300 ０ 6F5 Ｆ 4F3F2F１ F２、落地式承重施工料台立杆间距不得大于 1、5m,纵横向水平杆件间距不得大于１、8m。 3、立杆下得地基必须坚实平整,搭设平台时立杆下必须设置 垫板。立杆离地 20cm 处应设置扫地杆，以增加架体得整体稳定性。４、施工料台三面均应设置剪刀撑,四角...
