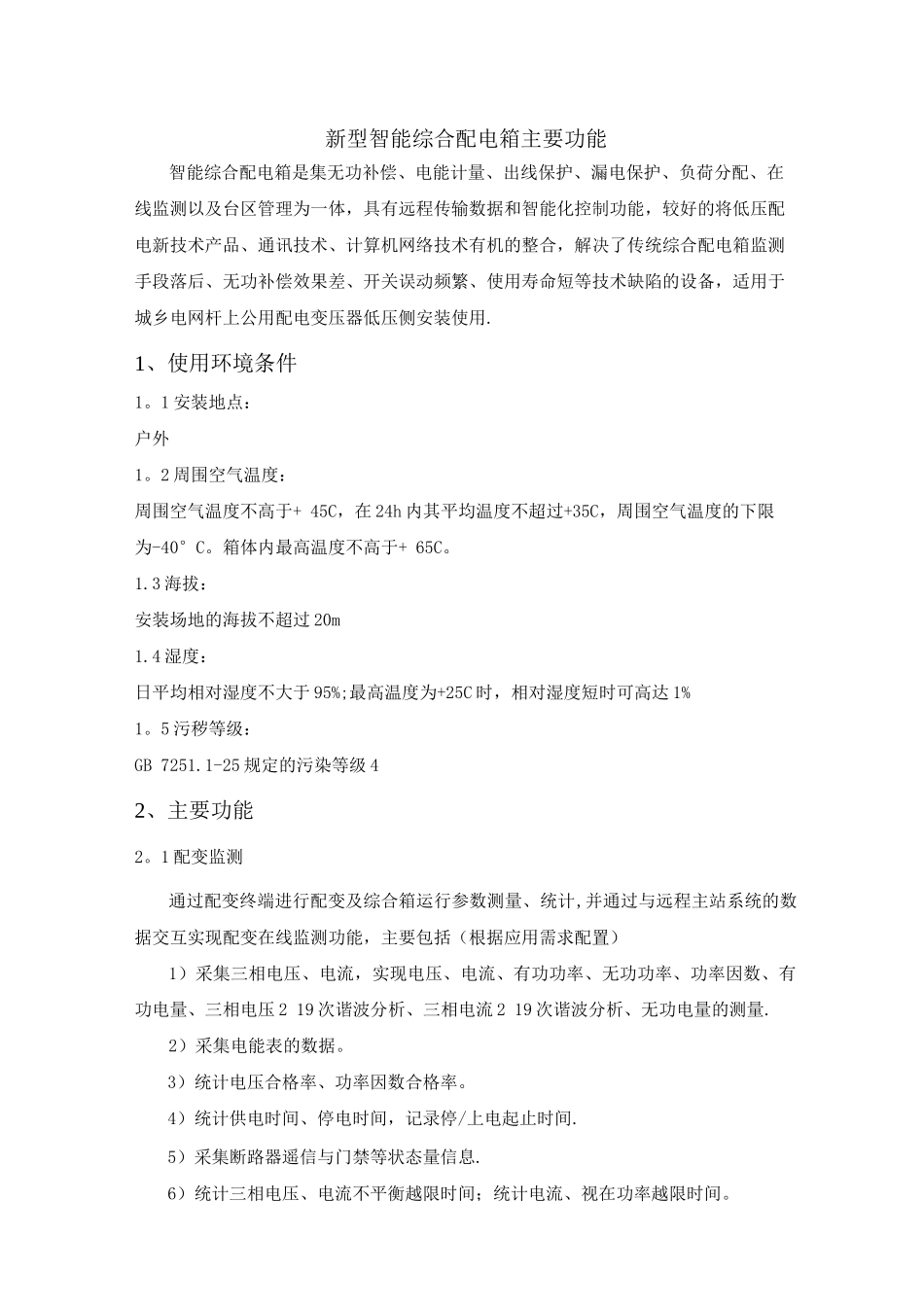

新型智能综合配电箱技术方案2025 年 8 月新型智能综合配电箱主要功能智能综合配电箱是集无功补偿、电能计量、出线保护、漏电保护、负荷分配、在线监测以及台区管理为一体，具有远程传输数据和智能化控制功能，较好的将低压配电新技术产品、通讯技术、计算机网络技术有机的整合，解决了传统综合配电箱监测手段落后、无功补偿效果差、开关误动频繁、使用寿命短等技术缺陷的设备，适用于城乡电网杆上公用配电变压器低压侧安装使用.1、使用环境条件1。1 安装地点：户外1。2 周围空气温度：周围空气温度不高于+ 45C，在 24h 内其平均温度不超过+35C，周围空气温度的下限为-40°C。箱体内最高温度不高于+ 65C。1.3 海拔：安装场地的海拔不超过 20m1.4 湿度：日平均相对湿度不大于 95%;最高温度为+25C 时，相对湿度短时可高达 1%1。5 污秽等级：GB 7251.1-25 规定的污染等级 42、主要功能2。1 配变监测通过配变终端进行配变及综合箱运行参数测量、统计,并通过与远程主站系统的数据交互实现配变在线监测功能，主要包括（根据应用需求配置）1）采集三相电压、电流，实现电压、电流、有功功率、无功功率、功率因数、有功电量、三相电压 2 19 次谐波分析、三相电流 2 19 次谐波分析、无功电量的测量.2）采集电能表的数据。3）统计电压合格率、功率因数合格率。4）统计供电时间、停电时间，记录停/上电起止时间.5）采集断路器遥信与门禁等状态量信息.6）统计三相电压、电流不平衡越限时间；统计电流、视在功率越限时间。7）采集电容器及投切设备的状态，推断是否故障，并统计电容器累计投入时间和次数及电容器累计补偿的无功电能量.8）能够实时采集漏电电流，并远程上传。2。2 电能计量配电箱中留有两个电表位置用于安装电能表与采集终端等装置，用于电能计量功能，计量数据可用于线损考核。2.3 电能分配配电箱可不设进线总开关（可选），但配置出线开关。开关容量根据配变容量及供电要求配置，出线路数根据实际需要配置。2.4 无功补偿1）配置无功补偿功能的原则：对于功率因数小于 0.85 的用户需进行无功补偿。补偿后，功率因数》0。95。2）无功补偿控制物理量可为功率因数或无功功率或电压；目标功率因数、无功投切门限、投切延时时间和投切间隔时间可在线设置，无投切振荡，无补偿呆区.3）补偿容量配置配电箱配置的最大补偿容量不低于配变容量的 30%,订货中可以指定实际配置的补偿电容器的容量。4）无功补偿控制器具备 12...
