新建35kV变电站调试方案

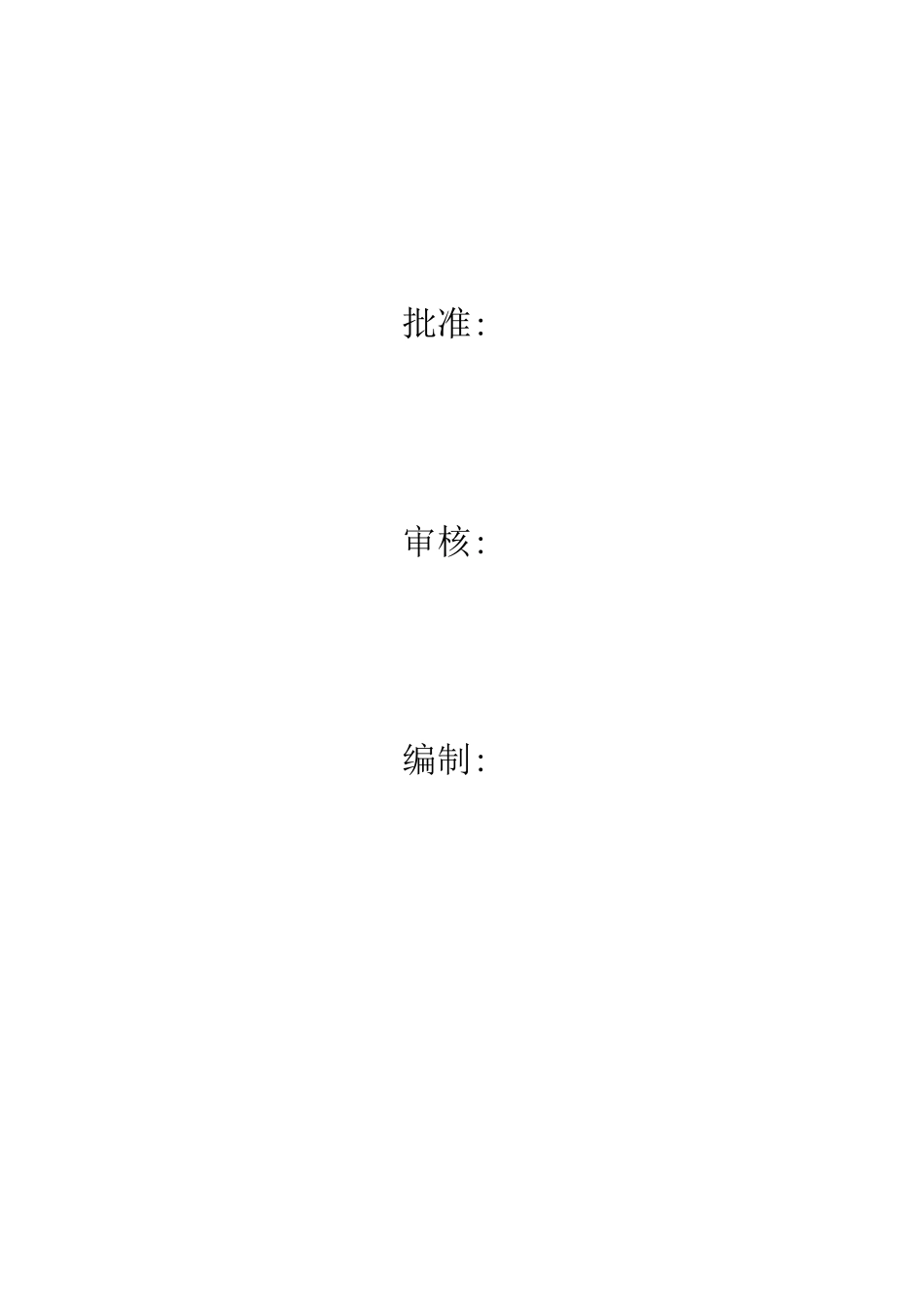

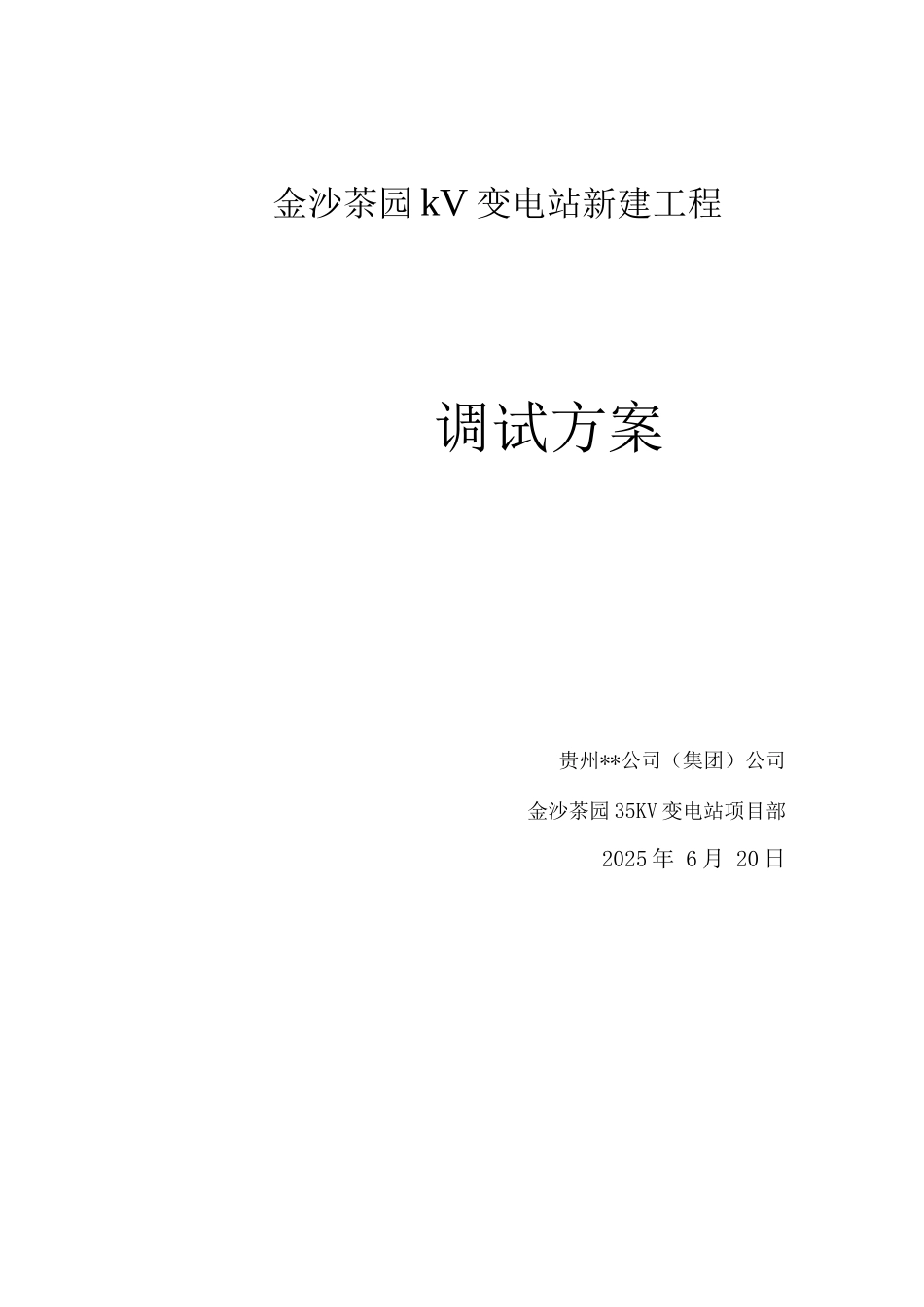

金沙茶园 kV 变电站新建工程调试方案贵州**公司（集团）公司金沙茶园 35KV 变电站项目部2025 年 6 月 20 日批准:审核:编制:2.1.1 施工技术资料的准备2. 1. 1. 1 施工图纸会审从项目法人处领取设计图纸后，进行登记造册。由项目总工组织各专业技术人员分专业批阅图纸，对其中的问题进行汇总，由项目总工提交图纸审核会。2. 1. 1. 2 技术培训为保证达标投产，创一流变电站，工程开工前进行技术培训，具体安排有：焊工培训；大截面导线压接培训；起重基础知识培训；载波、通讯专业培训等。2. 1. 1. 3 配备技术资料在技术准备阶段，根据本站设备选型收集各个厂家的技术资料，为职工配备专业技术书籍。2.1.1.4 编写施工技术方案⑴.配套工程施工方案(2).全站接地施工方案；⑶.变压器安装措施；⑷.软母线安装方案；⑸.电气设备交接实验方案；⑹.电缆敷设措施；⑺.二次接线工艺规定；⑻.继电保护调试方案；⑼.全站保护传动方案。技术方案应在工序施工前编制审批后后进行技术交底。施工班组严格根据方案执行，对有疑问的地方应报技术人员，按原审批程序审批后再依照执行。2.1.2 施工材料的准备2.1.2. 1 编制材料计划在仔细批阅图纸的基础上，提供具体的材料计划；电气工程材料表涉及金具、导线、电缆及其它装置性材料，材料表规定标示清楚，应具体到设备的安装间隔及重要金具的安装位置。2.1.2.2 编制机具计划在熟悉工程图纸的情况下，根据工程特点，编制机具供应计划；及时安排配置一些专用仪器、设备，以满足工程需要。2.1.3 施工场地的准备2.1.4. 1 施工现场要具有三通一平，即水、电、路三通，场地平整。2.1.4.2 施工临时建设应布置合理，施工场地、材料库、生活驻地整齐有序，施工废弃物要及时清理。2.1.4.3 生活垃圾及时清理。2.1.4.4 配电箱配置法律规范、安全、合理。2.1.，施工机械配置电气工程重要施工机械设备装备表设备名称规格数量备注吊车8t 16t各 1 台砂轮机2 台液压机2 台机动绞磨5t2 台煨管机1 台运送车4 辆电焊机5 台真空泵2 台2. 1. 5. 3 实验设备配置:重要实验设备装备表设备名称规格数量备注介损测试仪数量经纬仪1 台测高仪1 台实验变压器2kV1 台变压器变比测试仪1 台变压器直阻测试仪1 台直流高压发生器4kV1 台单臂电桥2 台双臂电桥1 台回路电阻测试仪1 台电动兆欧表1 台氧化锌避雷器测试仪1 台微机继电保护实验装置2 台继电保护实验装置1 台交、直流电表校验仪1 台微...
