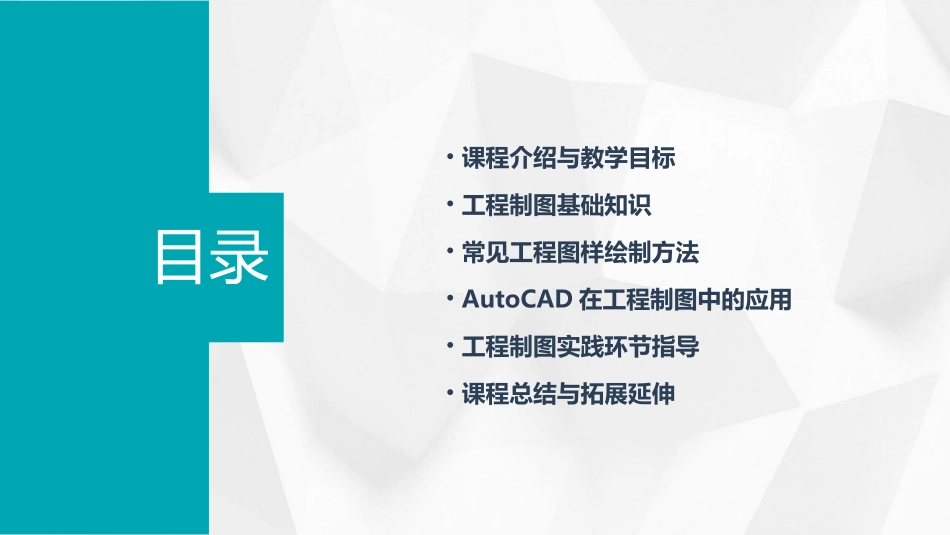

《工程制图》教案7目录•课程介绍与教学目标•工程制图基础知识•常见工程图样绘制方法•AutoCAD在工程制图中的应用•工程制图实践环节指导•课程总结与拓展延伸课程介绍与教学目标01通过本课程的学习，学生将掌握工程制图的基本理论和基本技能，具备独立解决工程制图问题的能力，为后续专业课程的学习和从事工程技术工作打下坚实基础。工程制图是工程技术领域中的一门重要基础课程，它涉及到工程设计、制造、施工等各个环节，是工程技术人员必备的基本技能之一。工程制图作为工程语言，能够准确、直观地表达设计意图和工程要求，为工程项目的顺利实施提供有力保障。课程背景及意义01知识目标掌握工程制图的基本理论和基本知识，包括投影原理、视图表达、尺寸标注等。02能力目标能够运用所学知识解决工程制图中的实际问题，具备独立绘制和阅读工程图样的能力。03素质目标培养学生的空间想象能力、创新能力和团队协作精神，提高学生的工程素养和综合素质。教学目标与要求内容安排本课程共分为X个章节，包括绪论、投影基础、基本视图与辅助视图、组合体视图、机件的表达方法、标准件与常用件、零件图与装配图等。每个章节均包含理论讲解、实例分析和课后练习三部分内容。选用教材《工程制图》（第X版），XXX主编，XXX出版社出版。教材选用及内容安排工程制图基础知识02图纸幅面和格式规定图纸的大小、边距、标题栏等基本信息，确保图纸的规范化和统一。比例根据实际尺寸和图纸尺寸的比例关系，选择合适的比例进行绘图，以便清晰地表达设计意图。字体采用规定的字体和字号进行文字书写，保证图纸的可读性和规范性。图线使用不同线型、线宽表示不同的对象和内容，如轮廓线、中心线、尺寸线等。制图基本规定基本视图通过正视图、俯视图、左视图等基本视图，全面展示物体的形状和结构。向视图根据需要，自由配置基本视图以外的视图，以便更好地表达物体的局部细节。局部视图将物体的某一部分放大绘制，以便更清晰地表达该部分的形状和结构。斜视图采用倾斜的投影面进行投影，以便更好地表达物体的倾斜结构。视图表达方法基本规则尺寸分类根据物体的不同特征，选择合适的尺寸类型进行标注，如定形尺寸、定位尺寸等。标注方法采用正确的标注方法进行尺寸标注，如线性尺寸、角度尺寸、直径和半径尺寸等。遵循尺寸标注的基本规则，如尺寸界线、尺寸线、尺寸数字等要素的规范书写。简化标注在满足设计要求的前提下，尽量简化尺寸标注，提高图纸的可读性和效率。尺寸标注方法常见工程图样绘制方法03选择合适的比例根据零件的大小和复杂程度，选择合适的比例进行绘制，以便清晰地表达零件的形状和尺寸。确定视图方向根据零件的特点和加工要求，确定主视图、俯视图、左视图等视图的方向，以便完整地表达零件的结构。标注尺寸在零件图上标注出所有必要的尺寸，包括定形尺寸、定位尺寸和总体尺寸，以便加工和检验。绘制剖面图对于内部结构复杂的零件，需要绘制剖面图来表达其内部结构和形状。零件图绘制方法确定表达方案根据装配体的特点和要求，选择合适的表达方案，如全剖、半剖、局部剖等。绘制装配干线用粗实线表示装配干线，即主要零件的轮廓线，用细实线表示次要零件的轮廓线。标注装配尺寸在装配图上标注出所有必要的装配尺寸，包括配合尺寸、相对位置和总体尺寸等。编写技术要求在装配图上编写必要的技术要求，如装配精度、配合性质、检验方法等。装配图绘制方法编写技术要求在化工设备图上编写必要的技术要求，如工作压力、工作温度、介质性质等。同时，还需要注明设备的制造、检验和验收标准等相关信息。确定表达方案根据化工设备的特点和要求，选择合适的表达方案，如全剖、半剖、局部剖等。绘制设备主体用粗实线表示设备主体的轮廓线，用细实线表示设备内部的管道、阀门等结构。标注设备尺寸在化工设备图上标注出所有必要的设备尺寸，包括设备的长、宽、高以及管道、阀门等结构的尺寸。化工设备图绘制方法AutoCAD在工程制图中的应用0401AutoCAD是一款由Autodesk公司开发的计算机辅助设计软件，广泛应用于工程制图、建筑设计、机械设计等领域。02AutoCAD具有强大的二维和三维绘图功能，...
