施工临时用电专项方案4

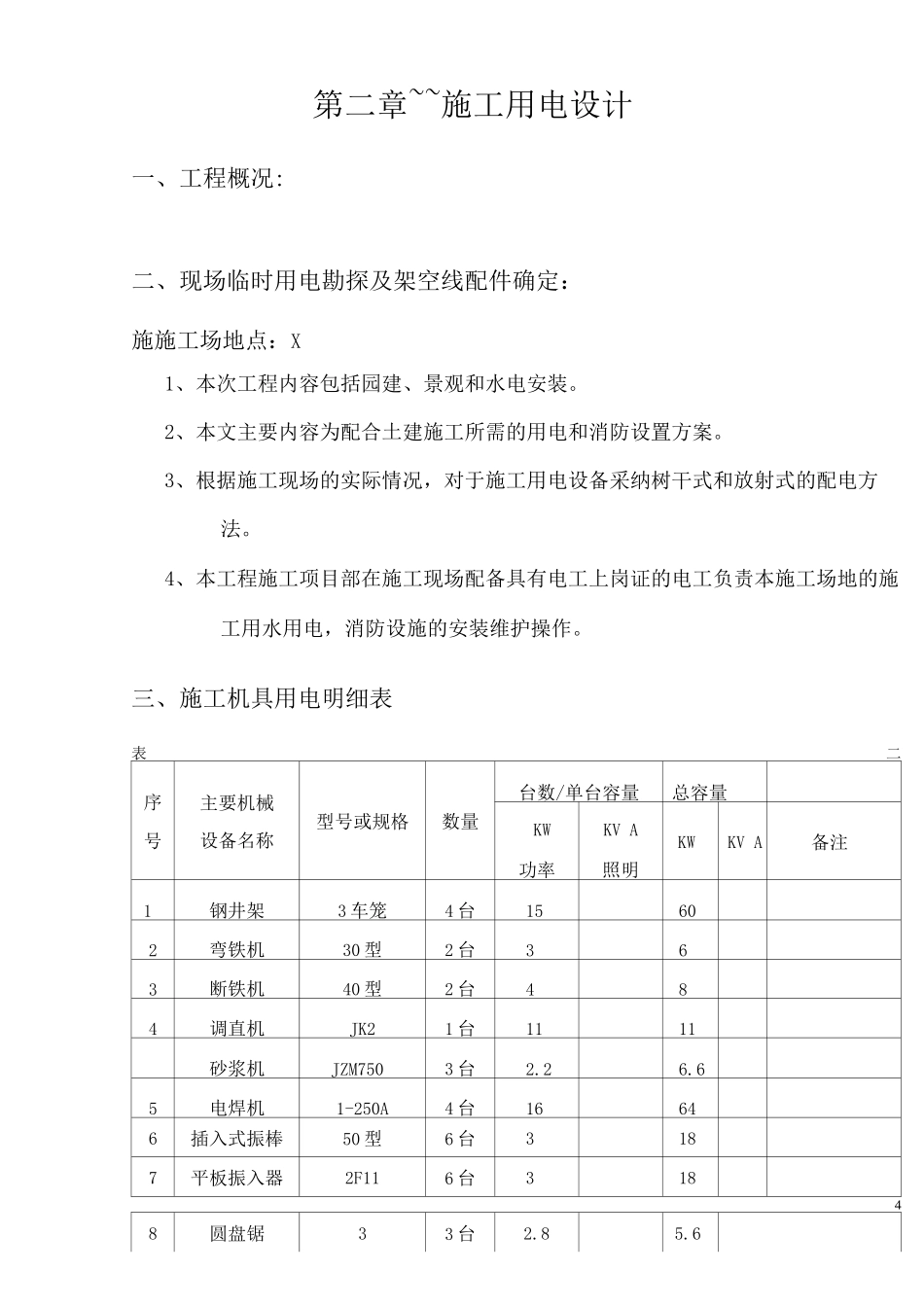

第一章编制依据1、现范：① 《建筑机械使用安全技术规程》（JGJ33-86）② 《施工现场临时用电安全技术法律规范》（JGJ46-88）③ 《手持电动工具的管理、使用、检查和维修安全技术规程》（GBJ3787-93 ）④ 《建筑施工安全检查评分标准》（JGJ59-99）5、ISO92 质量保证体系的有关程序文件；6、我公司历年积累的有关建筑施工的经验资料；第二章~~施工用电设计一、工程概况:二、现场临时用电勘探及架空线配件确定：施施工场地点：X1、本次工程内容包括园建、景观和水电安装。2、本文主要内容为配合土建施工所需的用电和消防设置方案。3、根据施工现场的实际情况，对于施工用电设备采纳树干式和放射式的配电方法。4、本工程施工项目部在施工现场配备具有电工上岗证的电工负责本施工场地的施工用水用电，消防设施的安装维护操作。三、施工机具用电明细表表二序号主要机械设备名称型号或规格数量台数/单台容量总容量KW功率KV A照明KWKV A备注1钢井架3 车笼4 台15602弯铁机30 型2 台363断铁机40 型2 台484调直机JK21 台1111砂浆机JZM7503 台2.26.65电焊机1-250A4 台16646插入式振棒50 型6 台3187平板振入器2F116 台31848圆盘锯33 台2.85.69冲击钻2 台3610蛙式打机2 台2.85.611水泵扬程 30 米6 台2..212.212电渣压力焊机W-183 台1545合计：266KV A四、临时用电负荷计算及线路配置1、电力负荷计算：选择序号 112 项机械计算。(1)£Pe= ( 1+2+3+4+5+6+7+8+9+10+11+12 ) =266KW。(2)有功计算功率 P.=KX・£Pe=0.53 x 266=140.98KW(3)总电力负荷计算 Sj=1.25Pj=1.25>140.98=176.23KVAKx 值= 0.53 取值考虑了建筑施工流水作业，用电设备不会同时使用,X同时也考虑了照明设备用电。式中：Pjs—总的有功计算功率S.一总干线(整个施工现场)电力计算负荷 jsK X—设备投入使用率，根据总装容量计算值选取Pe—电动机额定功率2、总干线总开关(包括漏电保护器)、总熔体、导线面积的选择：1) 、总干线负荷计算电流 Ij=1.52 专=1.52 176.23=267.86 (A)2) 、总刀闸开关额定电流 IH =1.3|=1.3 龙 67.86=348.22 (A)故选用 4 x4A 铁壳开关为总刀闸开关。3) 、总漏电开关(第一级漏电保护开关)选定IH >1.3 jS=348.22 (A)3) 、分干线的分路开关(包括漏电开关)分路总熔体、导体规格的选择)IH >1.3Is=1.3x 111 =144 (A)4 X 2A 铁壳开关的总刀闸开关。漏电二级保护开关选为 DZL2/430IZ / In=160/1漏电开关的额...
