施工交底技术要求

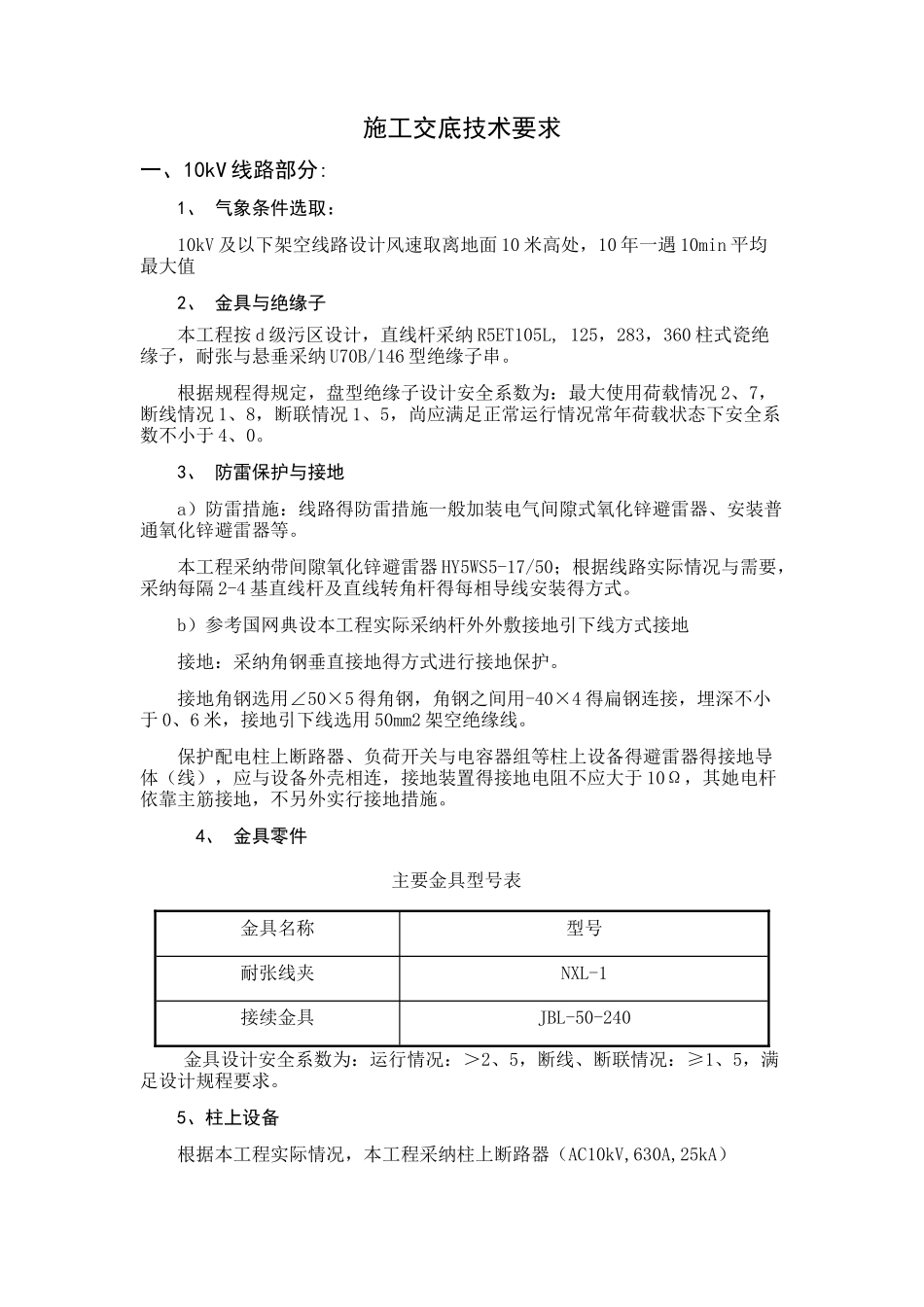

施工交底技术要求_第1页
1/4
施工交底技术要求_第2页
2/4

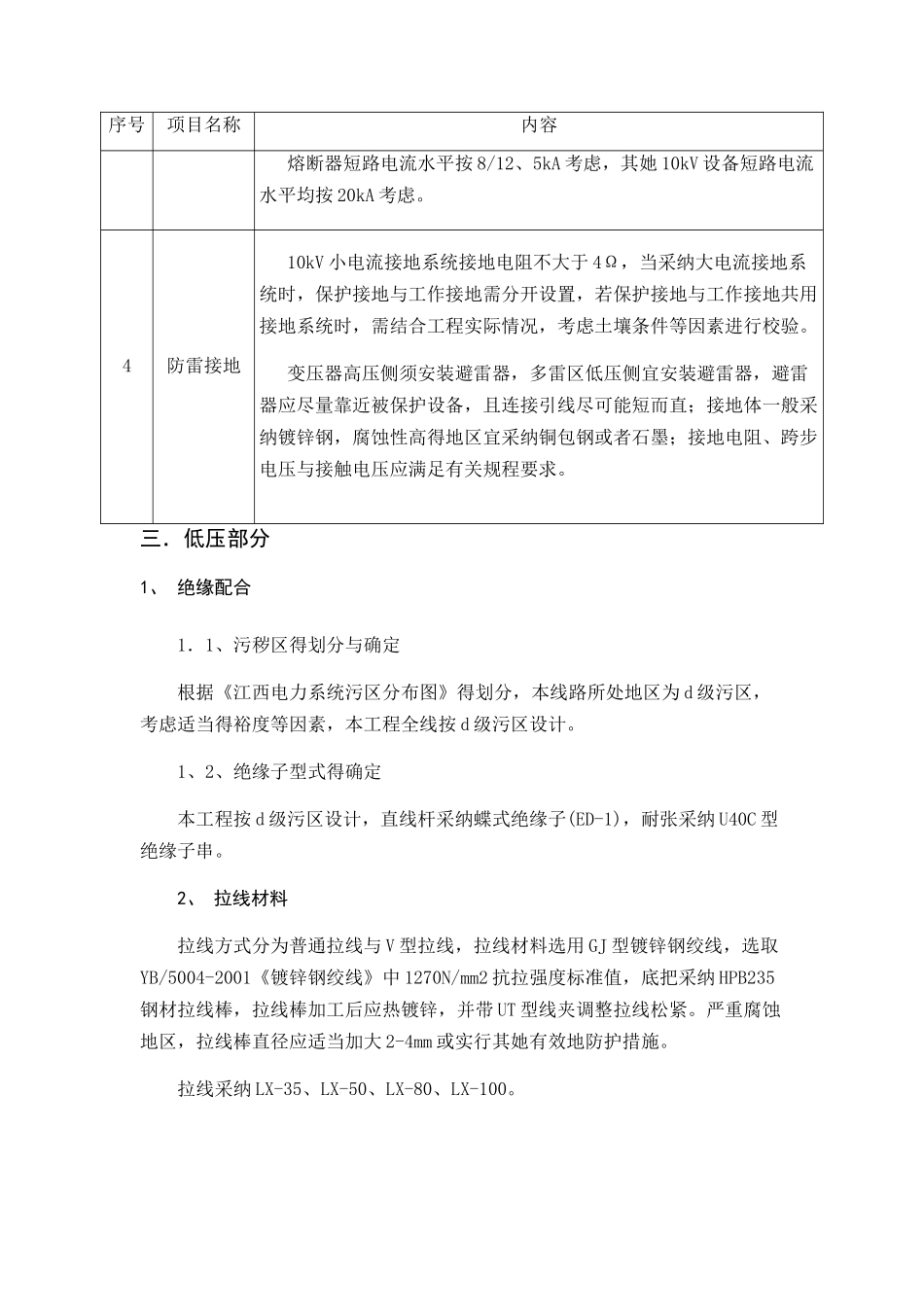

施工交底技术要求_第3页
3/4
施工交底技术要求一、10kV 线路部分: 1、 气象条件选取:10kV 及以下架空线路设计风速取离地面 10 米高处,10 年一遇 10min 平均最大值2、 金具与绝缘子本工程按 d 级污区设计,直线杆采纳 R5ET105L, 125,283,360 柱式瓷绝缘子,耐张与悬垂采纳 U70B/146 型绝缘子串。根据规程得规定,盘型绝缘子设计安全系数为:最大使用荷载情况 2、7,断线情况 1、8,断联情况 1、5,尚应满足正常运行情况常年荷载状态下安全系数不小于 4、0。3、 防雷保护与接地a)防雷措施:线路得防雷措施一般加装电气间隙式氧化锌避雷器、安装普通氧化锌避雷器等。本工程采纳带间隙氧化锌避雷器 HY5WS5-17/50;根据线路实际情况与需要,采纳每隔 2-4 基直线杆及直线转角杆得每相导线安装得方式。b)参考国网典设本工程实际采纳杆外外敷接地引下线方式接地接地:采纳角钢垂直接地得方式进行接地保护。接地角钢选用∠50×5 得角钢,角钢之间用-40×4 得扁钢连接,埋深不小于 0、6 米,接地引下线选用 50mm2 架空绝缘线。保护配电柱上断路器、负荷开关与电容器组等柱上设备得避雷器得接地导体(线),应与设备外壳相连,接地装置得接地电阻不应大于 10Ω,其她电杆依靠主筋接地,不另外实行接地措施。4、 金具零件主要金具型号表 金具名称型号耐张线夹NXL-1接续金具JBL-50-240金具设计安全系数为:运行情况:>2、5,断线、断联情况:≥1、5,满足设计规程要求。5、柱上设备根据本工程实际情况,本工程采纳柱上断路器(AC10kV,630A,25kA)跌落式熔断器(AC10kV,跌落式,200A)、隔离开关(630A,20kA,)、避雷器(AC10kV,17kV,硅橡胶,45kV )。6、 基础、拉线6、1 基础型号电杆埋深见下表杆高/m121518单回杆埋深/m1、92、33、06、2 基础材料本工程拉线盘采纳 C25 混泥土,钢材为 Q235。拉线盘主钢筋 Φ8,付钢筋Φ6,短钢筋 Φ6,拉环 Φ24。本工程线路途经地区地质较好,不需使用底盘。6、3 拉线材料本工程拉线采纳 LX-3、 LX-5、LX-8、VLX3+3、VLX3+5、VLX5+5。二:台区部分 方案技术条件序号项目名称内容110kV 变压器变压器采纳低损耗、全密封、非晶合金,油浸式变压器,容量为400kVA 及以下。2低压综合配电箱外形尺寸选用 1350mm×700mm×1200mm,空间满足 400kVA 及以下容量配变得 1 回进线、3 回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。箱体外壳优先选用不锈钢材料,也可选用纤维增强型不饱与聚...
