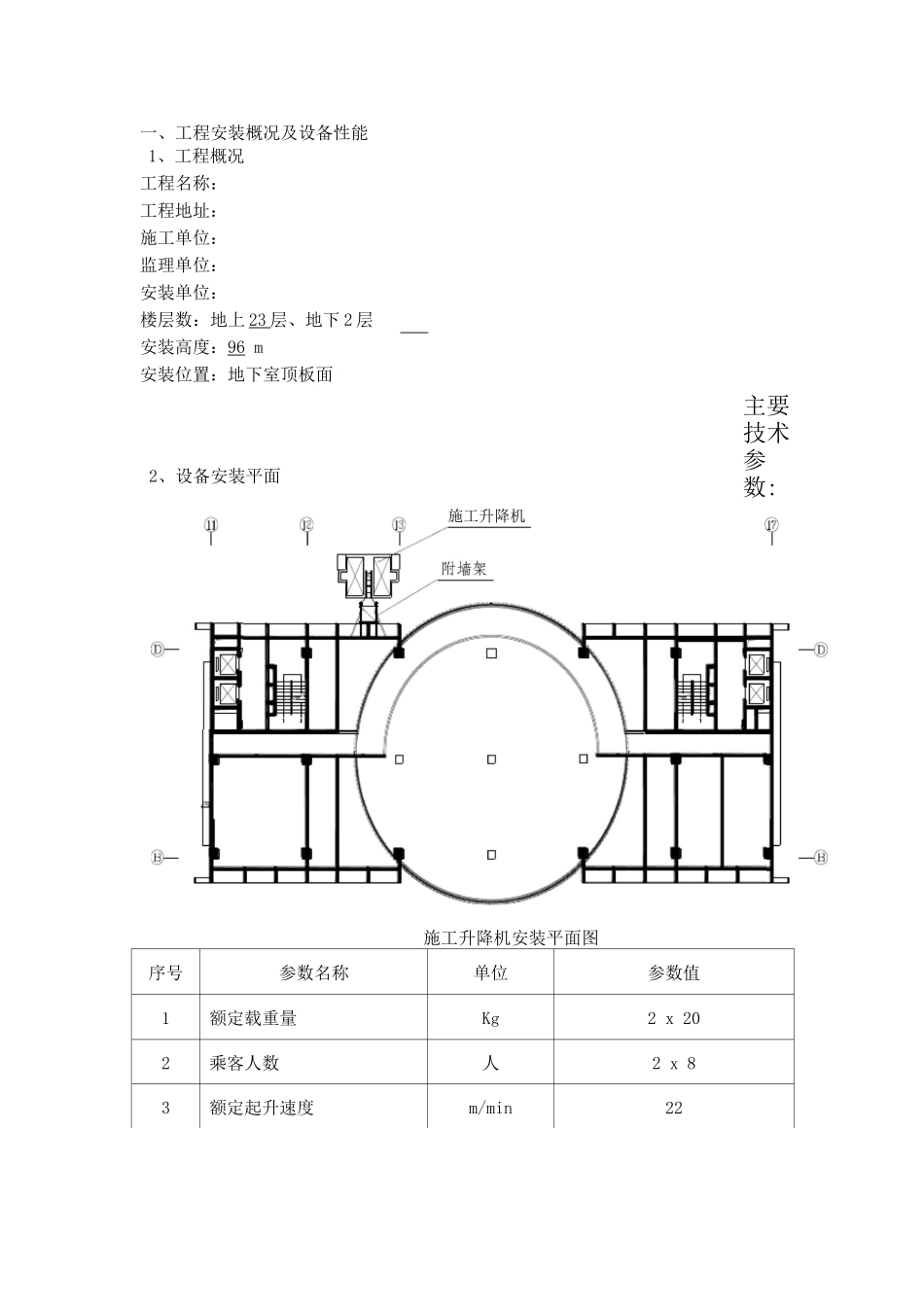

一、工程安装概况及设备性能1、工程概况工程名称：工程地址：施工单位：监理单位：安装单位：楼层数：地上 23 层、地下 2 层安装高度：96 m安装位置：地下室顶板面主要技术参数:序号参数名称单位参数值1额定载重量Kg2 x 202乘客人数人2 x 83额定起升速度m/min222、设备安装平面施工升降机施工升降机安装平面图4最大提升高度m1505电机功率（JC1%）KW2x3x7.56电机功率（JC25%）KW2x3x117吊笼内空尺寸m3.0x1.3x2.28吊笼重量Kg14809标准节重量Kg15010标准节长度m1.50811吊杆额定起重量Kg18012底笼最大尺寸m5.3x4.213底笼重量Kg1480二、编制依据1、《施工升降机》GB/T 154-252、《施工升降机安全规程》GB 155-273、《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ 215-20254、《起重设备安装工程施工及验收法律规范》GB50278 — 20255、《机械设备防护安全要求》GB8196—236、《建筑机械使用安全技术规程》JCJ33—217、《建筑施工安全检查标准》JCJ59—20258、《施工现场临时用电安全技术法律规范》JCJ46—253、施工升降机使用说明书三、基础施工方案根据使用手册的要求，施工场地现场的的升降机地基承载力不得小于 0.15Mpa, 根据工程地质勘察报告结合现场的地形、开挖土质情况，场地土为原土，表层在 前期施工受到一定的扰动，经过夯压后能基本够满足要求。根据现场需要，升降机基础采纳混凝土基础与安装地面持平的方案，地面 与吊笼间的门坎高采纳填高部格外地面高度来解决。SC2/2 施工升降机基础 规格采纳 38 x 44 x 3 厚度)，砼强度等级采纳 C35 ;钢筋采纳双层双向① 12@2。如下图：施工电梯基础升降机采纳 II 型附墙架，基础中心离墙根距离 L=32mm。基础座应全部埋入砼内，并校正水平，等基础砼达到设计要求强度即可进 行安装。四、升降机基础验算升降机自重：18790kg砼基础承载力：F=375.8kN基础自重：G=3.8x 4.4x 0.3x 25KN/m3=125.4KN1、验算基底压力n(F G ) MP . ——max, min A W其中：G 为基础自重设计值=125.4kN
