施工图设计成果评审要点

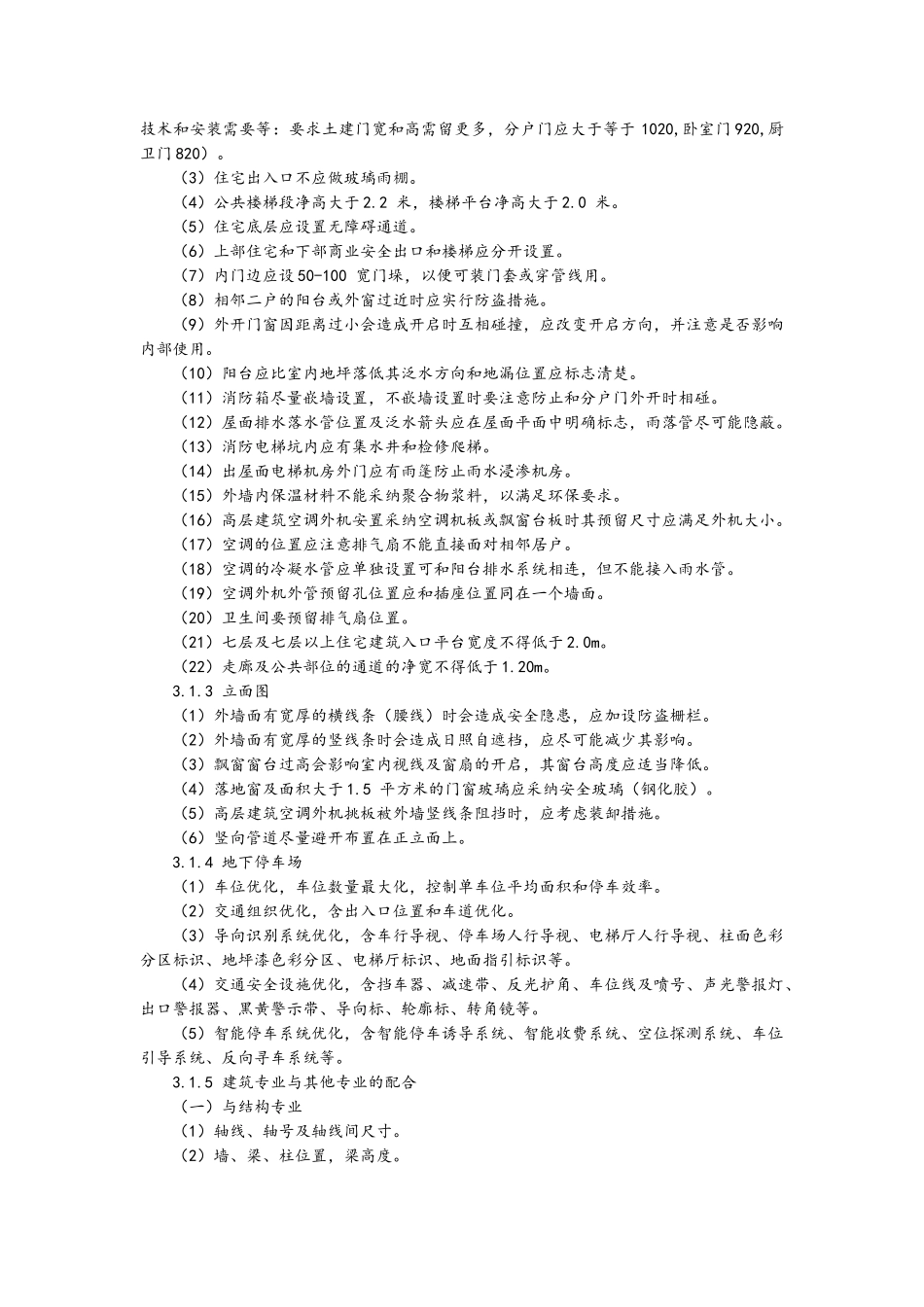

精细化审图任务书一、目的为保证施工图纸内容完整无遗漏，图纸深度达到国家要求和施工需要，提前发现各专业施工图错漏碰缺问题，有效减少施工时设计变更数量，避开施工后返工，对施工图进行精细化审查。二、精细化审图原则2.1 施工图设计审查原则是以满足现场施工的要求为主，是否有错、缺、漏、碰的问题，计算书和设计图纸是否齐全，是否满足设计深度和施工需要。2.2 审查各专业之间的配合、协调设计，要重点检查各专业的图纸之间是否有冲突、矛盾或不一致的地方。2.3 轴线间距、构件平面定位尺寸、各层楼板及节点的竖向标高等一定要核对。2.4 审查设计应满足当地有关规定，设计是否合理，是否容易实现，对项目进度、成本等的影响如何，在满足法律规范和质量要求的前提下，应力求经济、合理。2.5 是否需要特别的材料、工艺和施工机械设备，这些材料和设备是否容易获得，所需的费用是否可以承受。2.6 设计说明及设计图中的技术要求是否明确，设计是否符合施工技术条件，如需要采纳特别措施时，技术上有无困难，能否保证施工质量和施工安全。2.7 管道安装位置是否美观和使用方便，管道、组件、设备的技术特性是否清楚，有无特别材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。2.8 对于设计变更，要重点审查其方案对已经完工部分的破坏及返工工作量及由此引起的成本变化。2.9 图签、专业会签及图纸目录 2.9.1 各张图的图签中，工程编号、名称等信息是否正确，人员签名和出图日期是否齐全，图纸名称、编号与目录中是否一致。2.9.2 专业会签栏是否有遗漏。2.9.3 图纸目录中，图纸序号是否连续，引用的通用图及标准图集是否列出，工程编号、名称、图纸名称、编号等与各图是否一致。三、主要审查内容3.1 建筑专业3.1.1 总图（1）总图上应标志用地总尺寸（含角点城市座标），基地内建筑物退界，间距及单体外包尺寸（房屋间距标志时要扣除粉刷和外保温厚度）。（2）总图上应绘出相邻基地建筑物。（3）总图上应标志基地内道路和市政道路的标高，楼栋标高是否合理。（4）总图上应注明区内道路宽度，转弯半径和建筑物距离。（5）总图上应标明消防车道尽端式回车场地和消防登高场地。（6）总图上应标明易造成居民影响的垃圾用房、变电房、煤气调压站和水泵房。（7）地下室出地面楼梯及通风竖井的投影。（8）建筑总图要核对管线图纸，避开管道井位置影响品质。3.1.2 平面图（1）门窗表和平面上的门窗数量和名称应一致。（2）...
