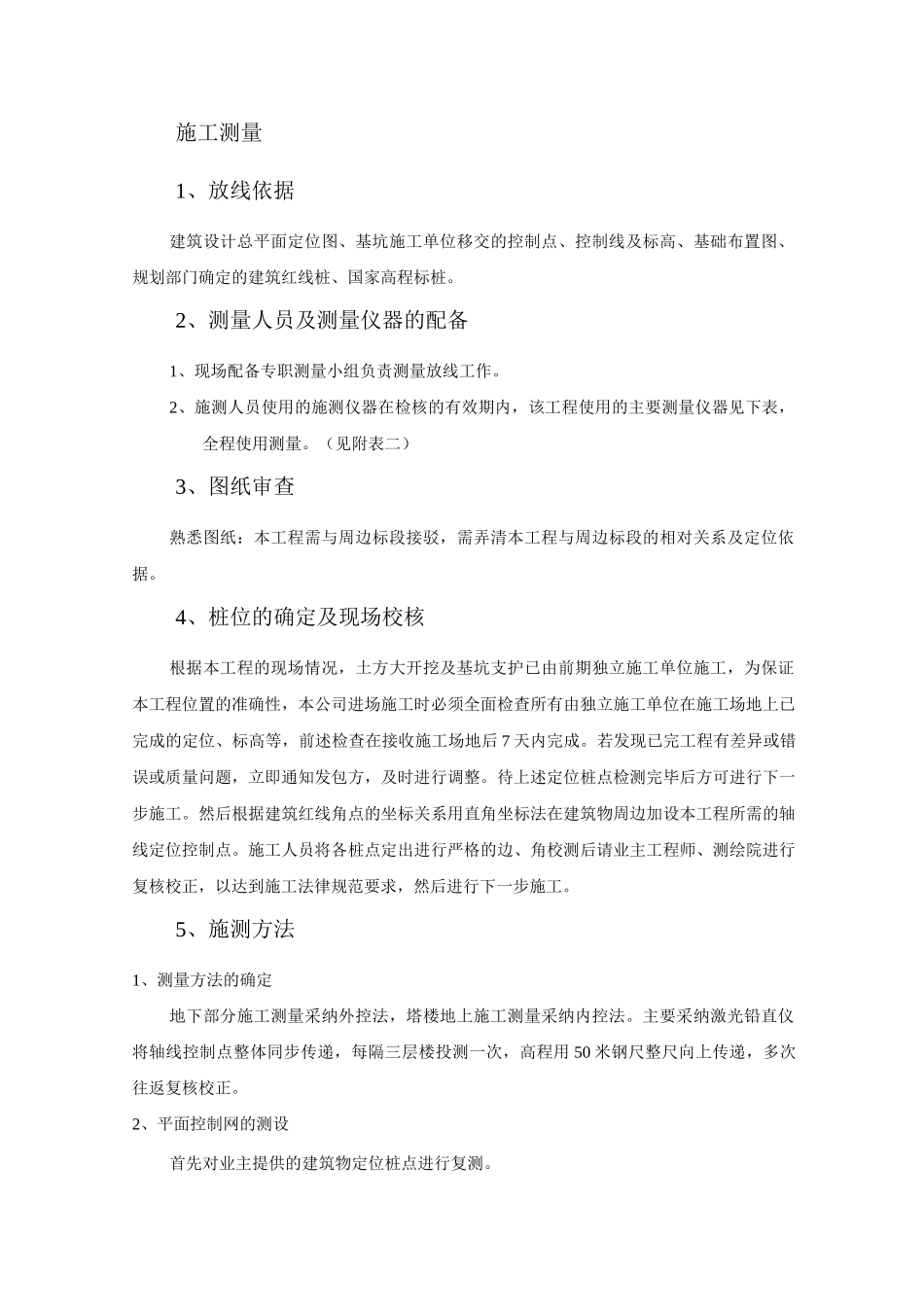

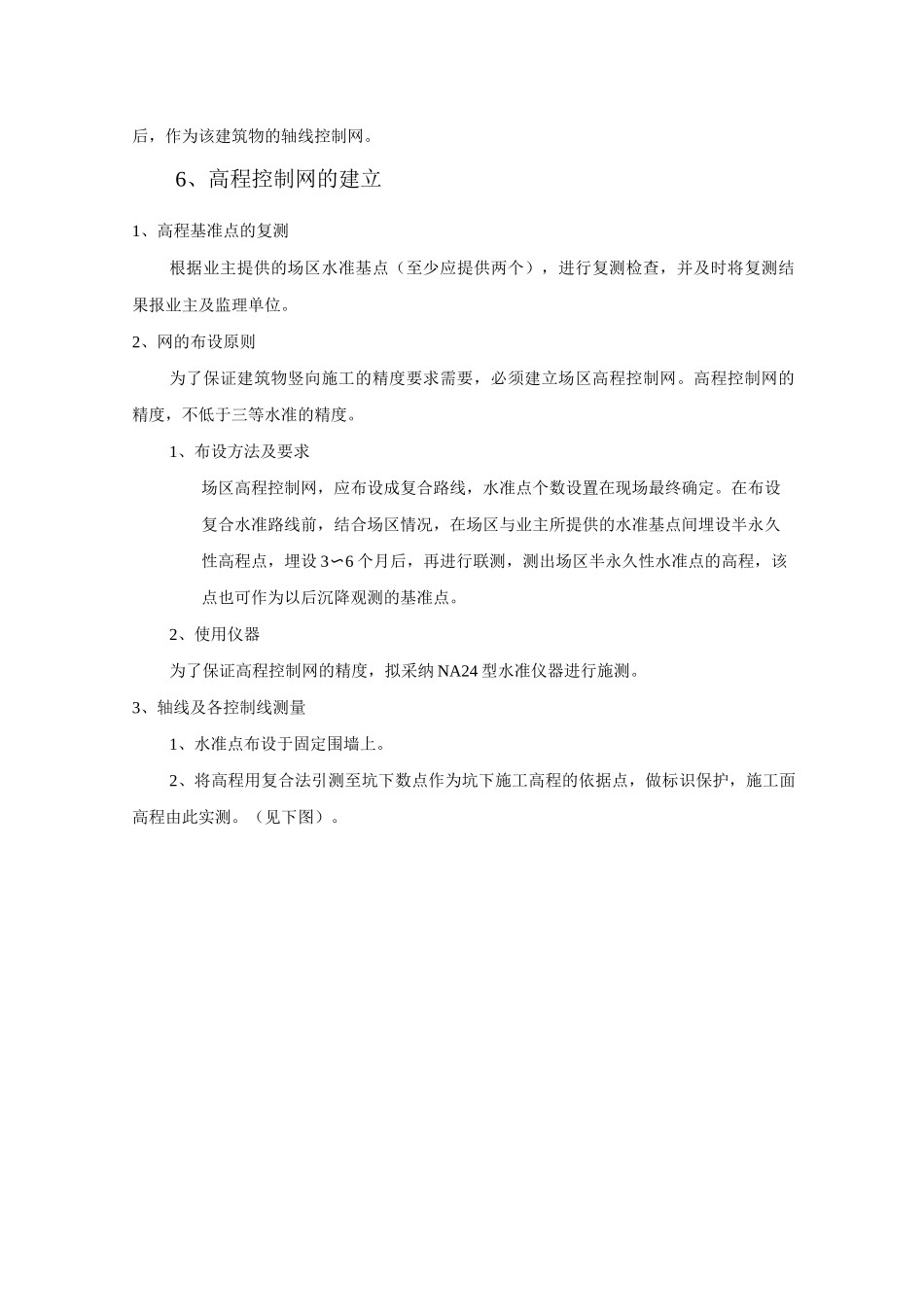

施工测量1、放线依据建筑设计总平面定位图、基坑施工单位移交的控制点、控制线及标高、基础布置图、规划部门确定的建筑红线桩、国家高程标桩。2、测量人员及测量仪器的配备1、现场配备专职测量小组负责测量放线工作。2、施测人员使用的施测仪器在检核的有效期内，该工程使用的主要测量仪器见下表，全程使用测量。（见附表二）3、图纸审查熟悉图纸：本工程需与周边标段接驳，需弄清本工程与周边标段的相对关系及定位依据。4、桩位的确定及现场校核根据本工程的现场情况，土方大开挖及基坑支护已由前期独立施工单位施工，为保证本工程位置的准确性，本公司进场施工时必须全面检查所有由独立施工单位在施工场地上已完成的定位、标高等，前述检查在接收施工场地后 7 天内完成。若发现已完工程有差异或错误或质量问题，立即通知发包方，及时进行调整。待上述定位桩点检测完毕后方可进行下一步施工。然后根据建筑红线角点的坐标关系用直角坐标法在建筑物周边加设本工程所需的轴线定位控制点。施工人员将各桩点定出进行严格的边、角校测后请业主工程师、测绘院进行复核校正，以达到施工法律规范要求，然后进行下一步施工。5、施测方法1、测量方法的确定地下部分施工测量采纳外控法，塔楼地上施工测量采纳内控法。主要采纳激光铅直仪将轴线控制点整体同步传递，每隔三层楼投测一次，高程用 50 米钢尺整尺向上传递，多次往返复核校正。2、平面控制网的测设首先对业主提供的建筑物定位桩点进行复测。平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；1、布设平面控制网首先要根据设计总平面图，现场施工布置图；2、桩位必须用混凝土保护，地面以上设醒目的围护栏杆，并用红油漆做好测量标记；控制桩点的埋设采纳混凝土基础预埋铁件形式。首先在现场进行初定位,然后在桩位处挖5mm x 5mm x 10mm 的方坑，用 C20 混凝土浇筑，并在混凝土表面埋设 150mm x 150mm x 14mm 的预埋铁。待混凝土达到强度后，将控制点准确测设在标板上，点位以钻眼镶铜丝作为点标记，同时在铁件上标出控制点编号3、控制点外圈设置表面为红白漆相间的钢管及护栏进行保护，另外控制桩均进行挂牌标识，标识牌上要注明桩的等级、编号。控制桩保护示意图4、本工程平面控制网分两级测设，首级为平面控制网，二级控制网为建筑物轴线控制网。首级平面控制网的建立以业主提供的控制点为基准，采纳全站仪进行测设。二级控制网依据首级平面总控制网采纳直角...
