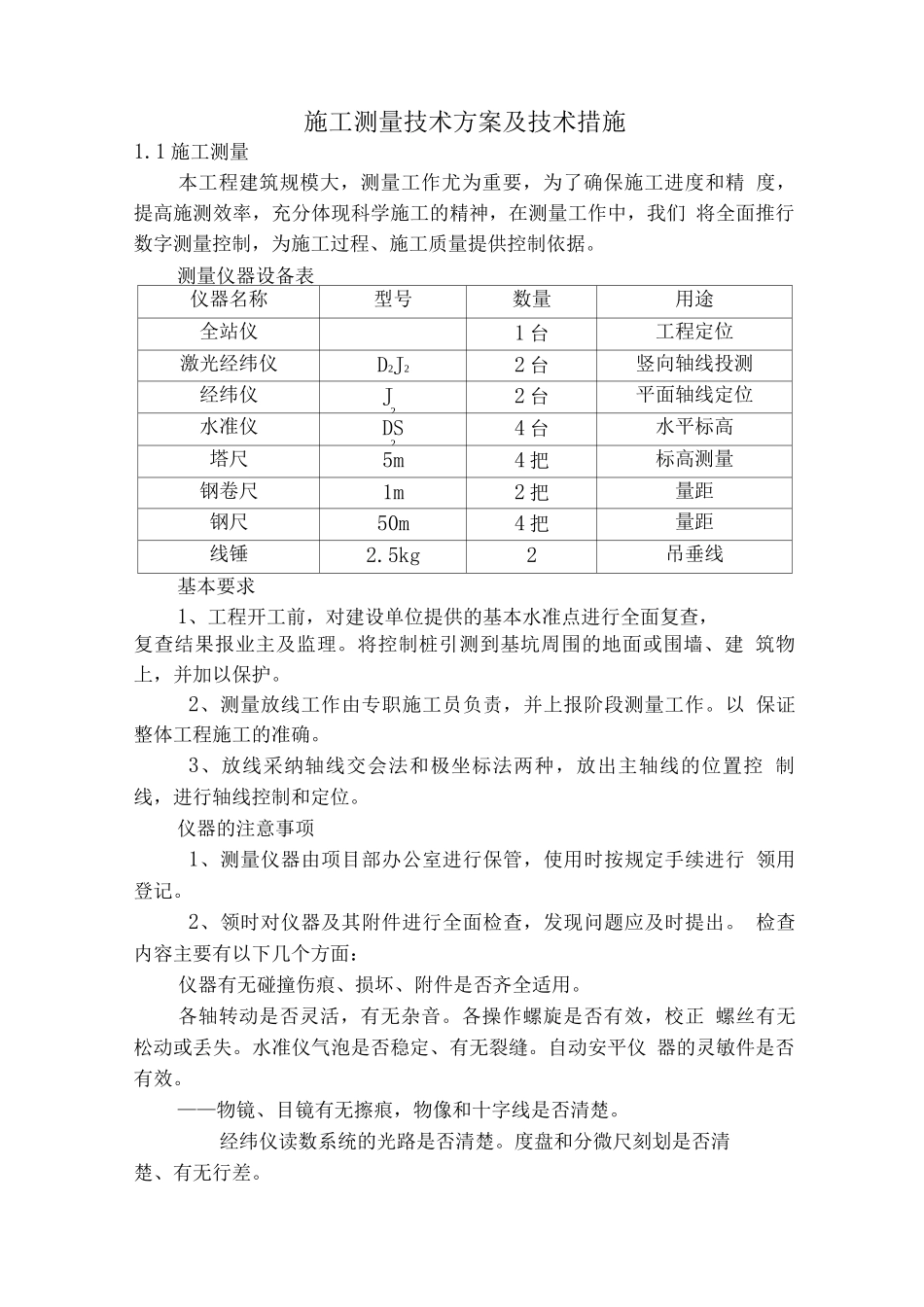

施工测量技术方案及技术措施

施工测量技术方案及技术措施1.1 施工测量本工程建筑规模大，测量工作尤为重要，为了确保施工进度和精 度，提高施测效率，充分体现科学施工的精神，在测量工作中，我们 将全面推行数字测量控制，为施工过程、施工质量提供控制依据。测量仪器设备表仪器名称型号数量用途全站仪1 台工程定位激光经纬仪D2J22 台竖向轴线投测经纬仪J22 台平面轴线定位水准仪DS24 台水平标高塔尺5m4 把标高测量钢卷尺1m2 把量距钢尺50m4 把量距线锤2.5kg2吊垂线基本要求1、工程开工前，对建设单位提供的基本水准点进行全面复查，复查结果报业主及监理。将控制桩引测到基坑周围的地面或围墙、建 筑物上，并加以保护。2、测量放线工作由专职施工员负责，并上报阶段测量工作。以 保证整体工程施工的准确。3、放线采纳轴线交会法和极坐标法两种，放出主轴线的位置控 制线，进行轴线控制和定位。仪器的注意事项1、测量仪器由项目部办公室进行保管，使用时按规定手续进行 领用登记。2、领时对仪器及其附件进行全面检查，发现问题应及时提出。 检查内容主要有以下几个方面：仪器有无碰撞伤痕、损坏、附件是否齐全适用。各轴转动是否灵活，有无杂音。各操作螺旋是否有效，校正 螺丝有无松动或丢失。水准仪气泡是否稳定、有无裂缝。自动安平仪 器的灵敏件是否有效。——物镜、目镜有无擦痕，物像和十字线是否清楚。经纬仪读数系统的光路是否清楚。度盘和分微尺刻划是否清楚、有无行差。——光电仪器应检查电源、电线是否配套、齐全。操作要求：仪器安置后必须有专人看护，不得离开，并应注意上方是否 会有坠物。一切操作均应手轻、心细、稳重。调平螺旋应尽量保持等 高。制动螺旋应松紧适当，不可过紧。微动螺旋在微动卡中间一段移 动，以保持微动效用。——操作中应避开用手触及物镜、目镜。烈日下或零星小雨时应打伞遮挡。——仪器迁站应将望远镜直立，各部制动螺旋微微旋紧，光电仪 器要断电并检查连接螺旋是否旋紧。迁站时，脚架合拢后，测量仪器 置于胸前，一手携脚架于肋下，一手紧握其底座，持仪器行走时，要 稳步行走。——仪器运输时不可倒放，更要注意防振、防潮，严禁在自行车 货价上带仪器。——仪器应存放在通风、干燥、常温的室内。仪器不得靠近火炉或暖 气。钢尺、水准尺和标杆的使用——钢尺：钢尺性脆易折，使用时要严禁人踩车辗，遇有扭结打 环，应解开后再拉尺，收尺时不得逆转。钢尺受潮易锈，遇水后应用 布擦净；较长时间存放时，...
