施工测量方案

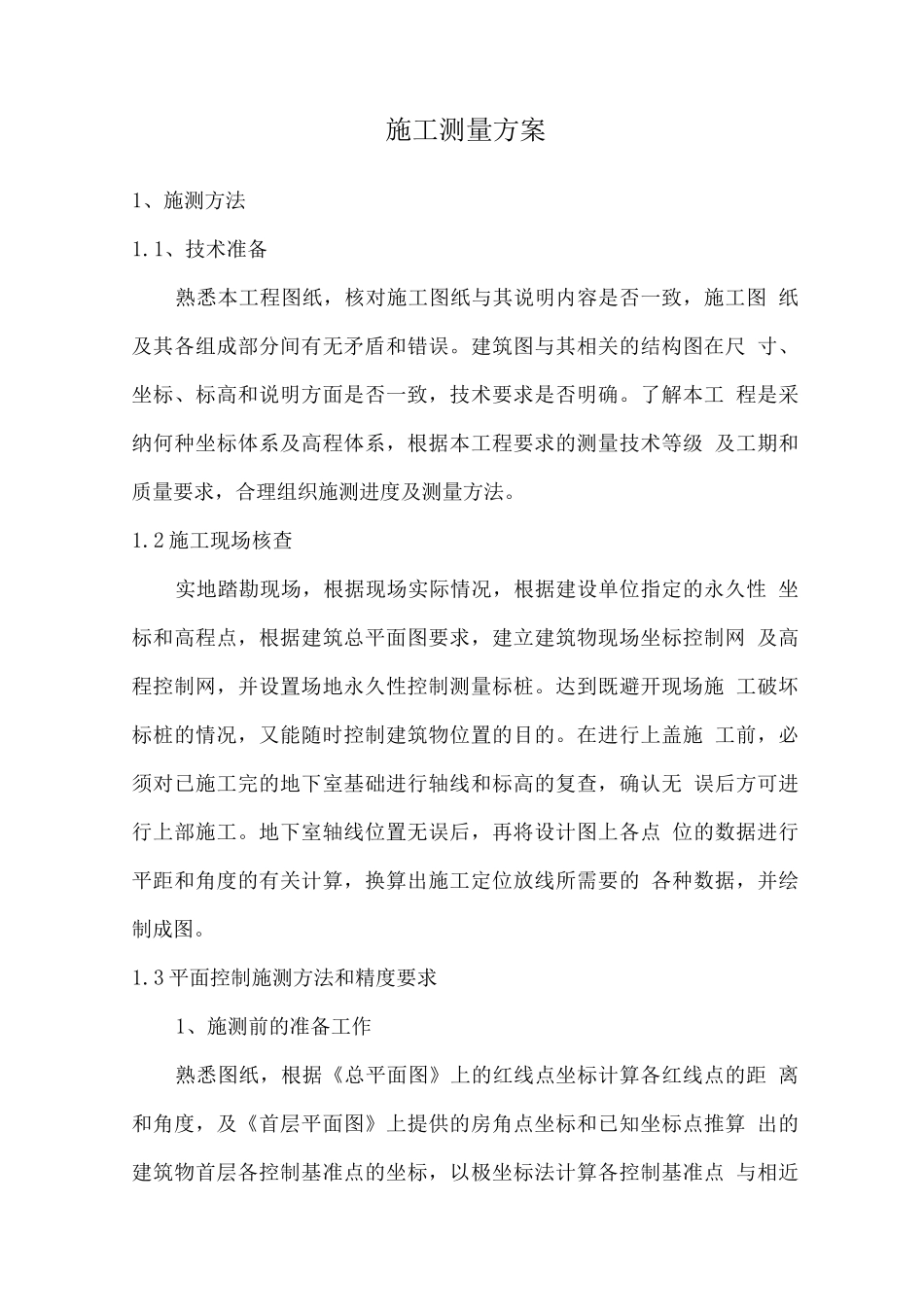

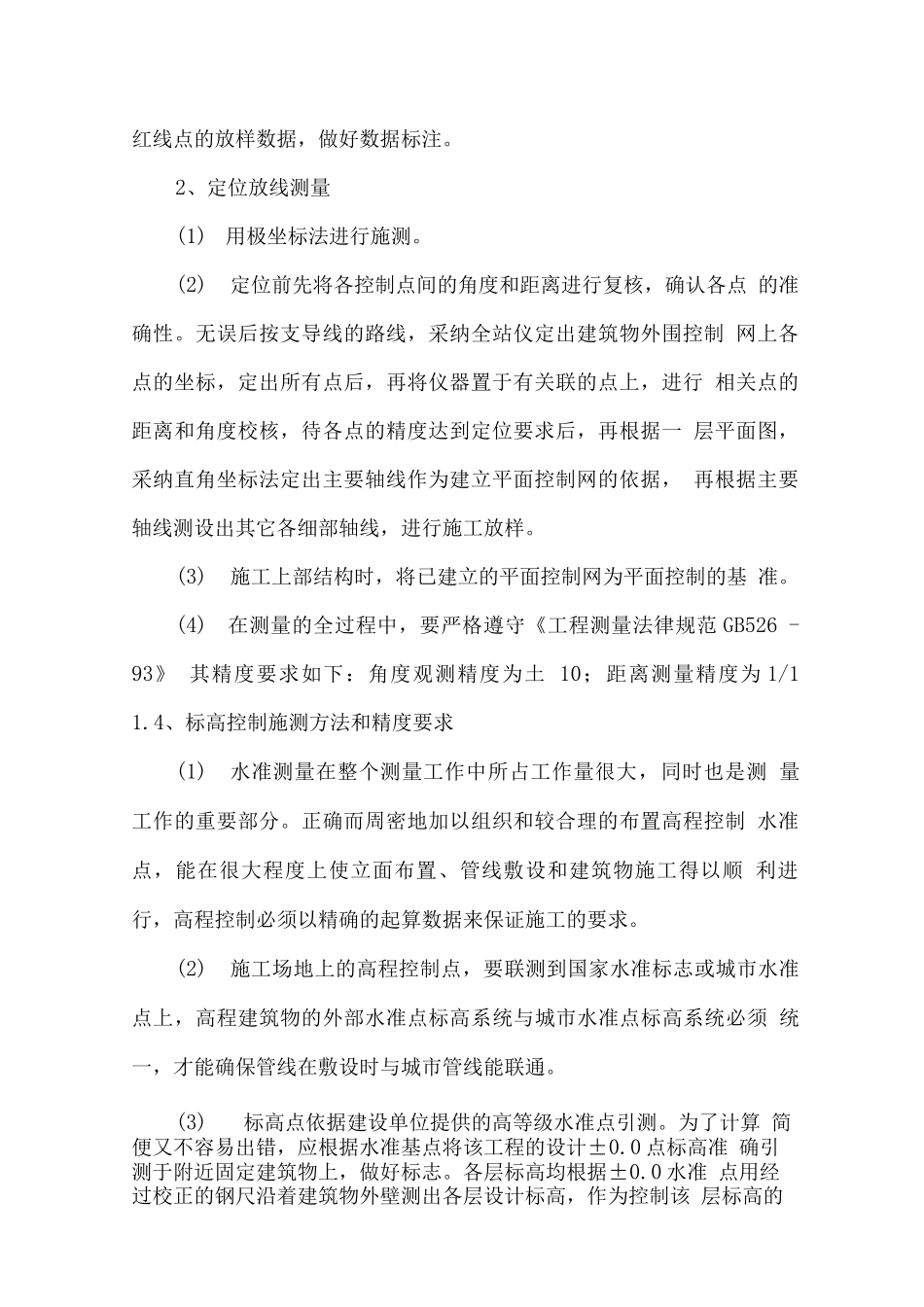

施工测量方案1、施测方法1.1、技术准备熟悉本工程图纸，核对施工图纸与其说明内容是否一致，施工图 纸及其各组成部分间有无矛盾和错误。建筑图与其相关的结构图在尺 寸、坐标、标高和说明方面是否一致，技术要求是否明确。了解本工 程是采纳何种坐标体系及高程体系，根据本工程要求的测量技术等级 及工期和质量要求，合理组织施测进度及测量方法。1.2 施工现场核查实地踏勘现场，根据现场实际情况，根据建设单位指定的永久性 坐标和高程点，根据建筑总平面图要求，建立建筑物现场坐标控制网 及高程控制网，并设置场地永久性控制测量标桩。达到既避开现场施 工破坏标桩的情况，又能随时控制建筑物位置的目的。在进行上盖施 工前，必须对已施工完的地下室基础进行轴线和标高的复查，确认无 误后方可进行上部施工。地下室轴线位置无误后，再将设计图上各点 位的数据进行平距和角度的有关计算，换算出施工定位放线所需要的 各种数据，并绘制成图。1.3 平面控制施测方法和精度要求1、施测前的准备工作熟悉图纸，根据《总平面图》上的红线点坐标计算各红线点的距 离和角度，及《首层平面图》上提供的房角点坐标和已知坐标点推算 出的建筑物首层各控制基准点的坐标，以极坐标法计算各控制基准点 与相近红线点的放样数据，做好数据标注。2、定位放线测量(1)用极坐标法进行施测。(2)定位前先将各控制点间的角度和距离进行复核，确认各点 的准确性。无误后按支导线的路线，采纳全站仪定出建筑物外围控制 网上各点的坐标，定出所有点后，再将仪器置于有关联的点上，进行 相关点的距离和角度校核，待各点的精度达到定位要求后，再根据一 层平面图，采纳直角坐标法定出主要轴线作为建立平面控制网的依据， 再根据主要轴线测设出其它各细部轴线，进行施工放样。(3)施工上部结构时，将已建立的平面控制网为平面控制的基 准。(4)在测量的全过程中，要严格遵守《工程测量法律规范 GB526 -93》 其精度要求如下：角度观测精度为土 10；距离测量精度为 1/1 1.4、标高控制施测方法和精度要求(1)水准测量在整个测量工作中所占工作量很大，同时也是测 量工作的重要部分。正确而周密地加以组织和较合理的布置高程控制 水准点，能在很大程度上使立面布置、管线敷设和建筑物施工得以顺 利进行，高程控制必须以精确的起算数据来保证施工的要求。(2)施工场地上的高程控制点，要联测到国家水准标志或城市水准 点上，高程建筑物的外部水准点标高...
