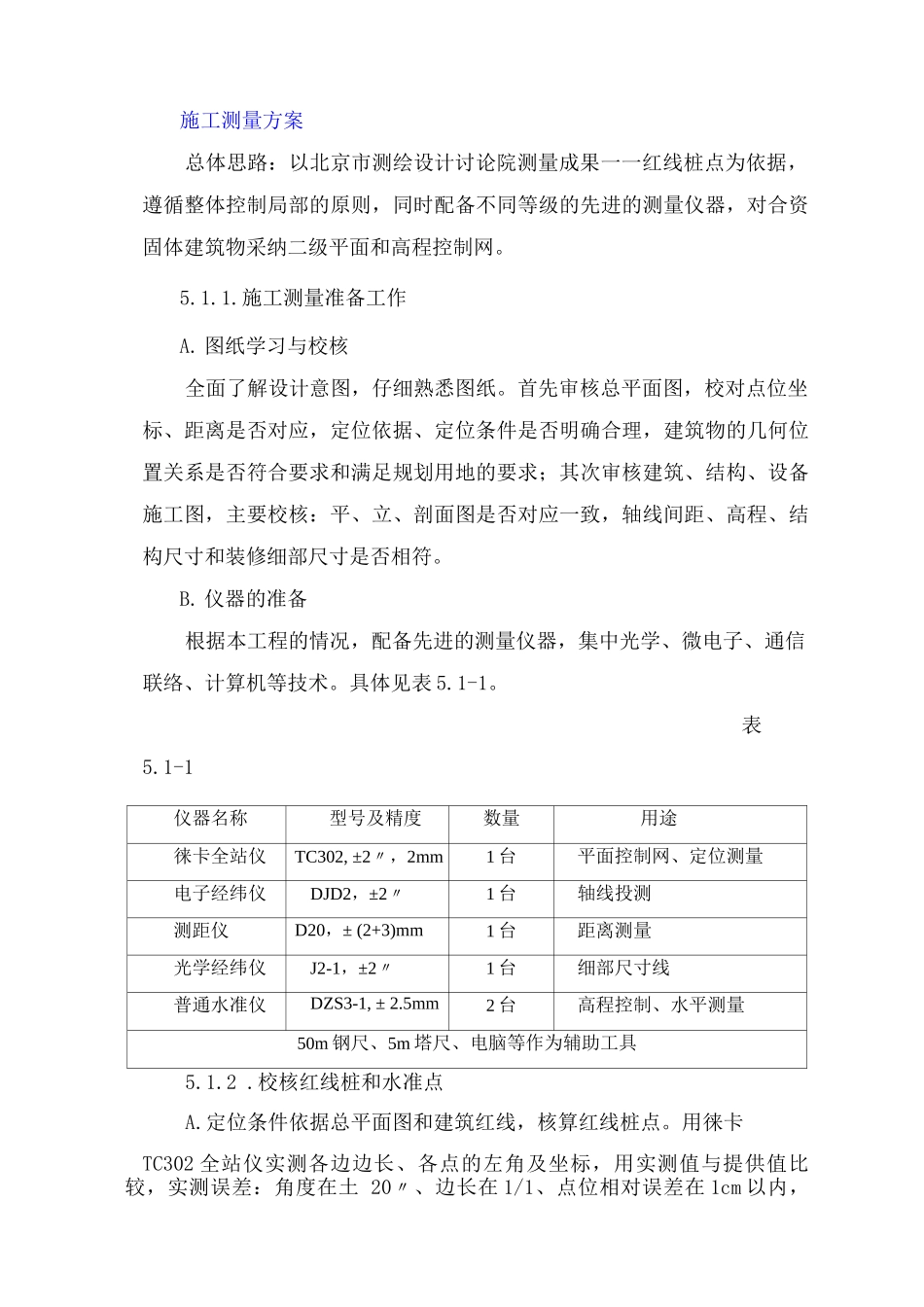

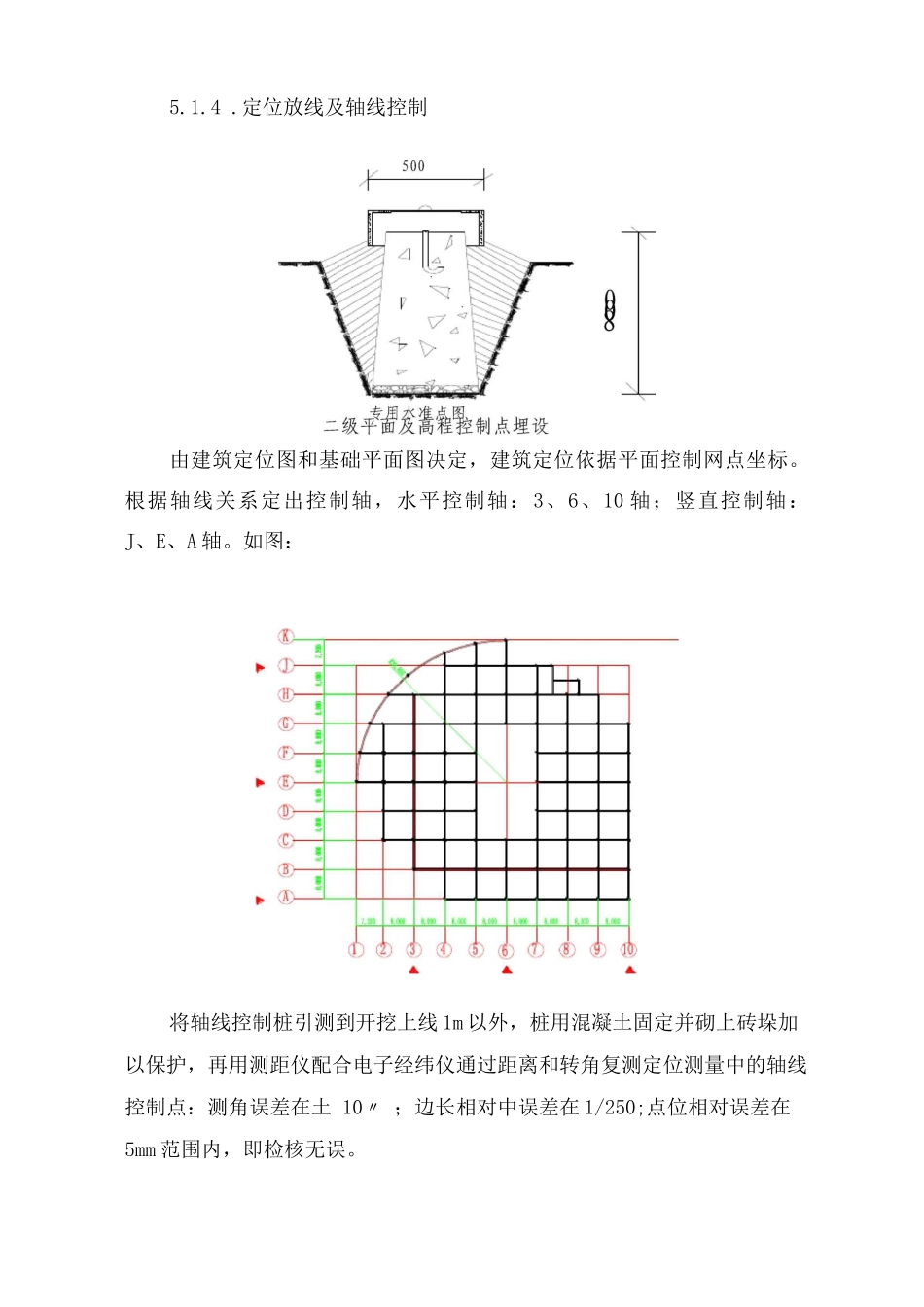

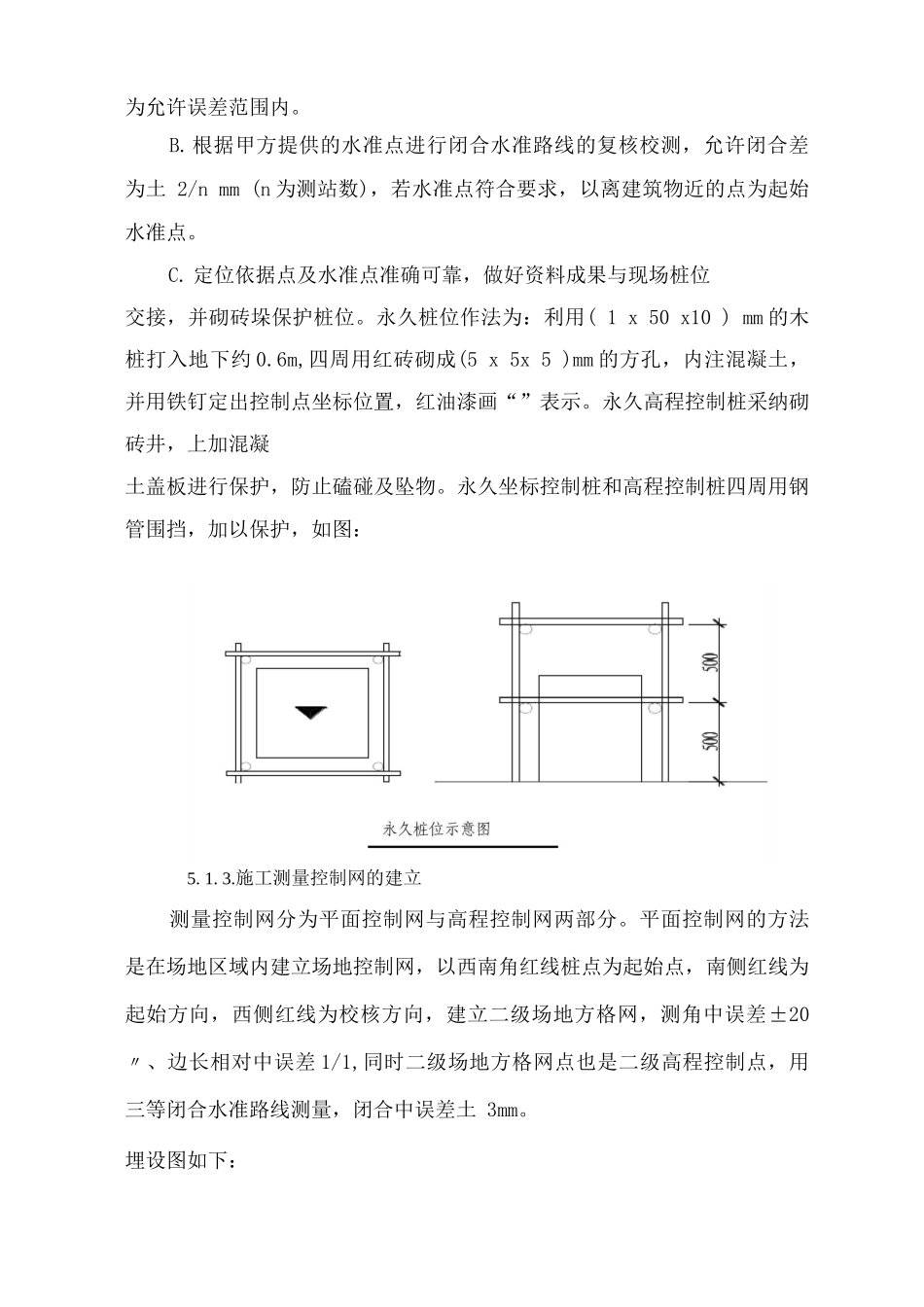

施工测量方案总体思路：以北京市测绘设计讨论院测量成果一一红线桩点为依据，遵循整体控制局部的原则，同时配备不同等级的先进的测量仪器，对合资固体建筑物采纳二级平面和高程控制网。5.1.1.施工测量准备工作A. 图纸学习与校核全面了解设计意图，仔细熟悉图纸。首先审核总平面图，校对点位坐标、距离是否对应，定位依据、定位条件是否明确合理，建筑物的几何位置关系是否符合要求和满足规划用地的要求；其次审核建筑、结构、设备施工图，主要校核：平、立、剖面图是否对应一致，轴线间距、高程、结构尺寸和装修细部尺寸是否相符。B. 仪器的准备根据本工程的情况，配备先进的测量仪器，集中光学、微电子、通信联络、计算机等技术。具体见表 5.1-1。表5.1-1仪器名称型号及精度数量用途徕卡全站仪TC302, ±2〃，2mm1 台平面控制网、定位测量电子经纬仪DJD2，±2〃1 台轴线投测测距仪D20，± (2+3)mm1 台距离测量光学经纬仪J2-1，±2〃1 台细部尺寸线普通水准仪DZS3-1, ± 2.5mm2 台高程控制、水平测量50m 钢尺、5m 塔尺、电脑等作为辅助工具5.1.2 .校核红线桩和水准点A.定位条件依据总平面图和建筑红线，核算红线桩点。用徕卡TC302 全站仪实测各边边长、各点的左角及坐标，用实测值与提供值比较，实测误差：角度在土 20〃、边长在 1/1、点位相对误差在 1cm 以内，为允许误差范围内。B.根据甲方提供的水准点进行闭合水准路线的复核校测，允许闭合差为土 2/n mm (n 为测站数)，若水准点符合要求，以离建筑物近的点为起始水准点。C. 定位依据点及水准点准确可靠，做好资料成果与现场桩位交接，并砌砖垛保护桩位。永久桩位作法为：利用( 1 x 50 x10 ) mm 的木桩打入地下约 0.6m,四周用红砖砌成(5 x 5x 5 )mm 的方孔，内注混凝土，并用铁钉定出控制点坐标位置，红油漆画“”表示。永久高程控制桩采纳砌砖井，上加混凝土盖板进行保护，防止磕碰及坠物。永久坐标控制桩和高程控制桩四周用钢管围挡，加以保护，如图：5. 1. 3.施工测量控制网的建立测量控制网分为平面控制网与高程控制网两部分。平面控制网的方法是在场地区域内建立场地控制网，以西南角红线桩点为起始点，南侧红线为起始方向，西侧红线为校核方向，建立二级场地方格网，测角中误差±20〃、边长相对中误差 1/1,同时二级场地方格网点也是二级高程控制点，用三等闭合水准路线测量，闭合中误差土 3mm。埋设图如下：5.1.4 .定位放线及轴线控制由建筑定...
