施工测量方案2

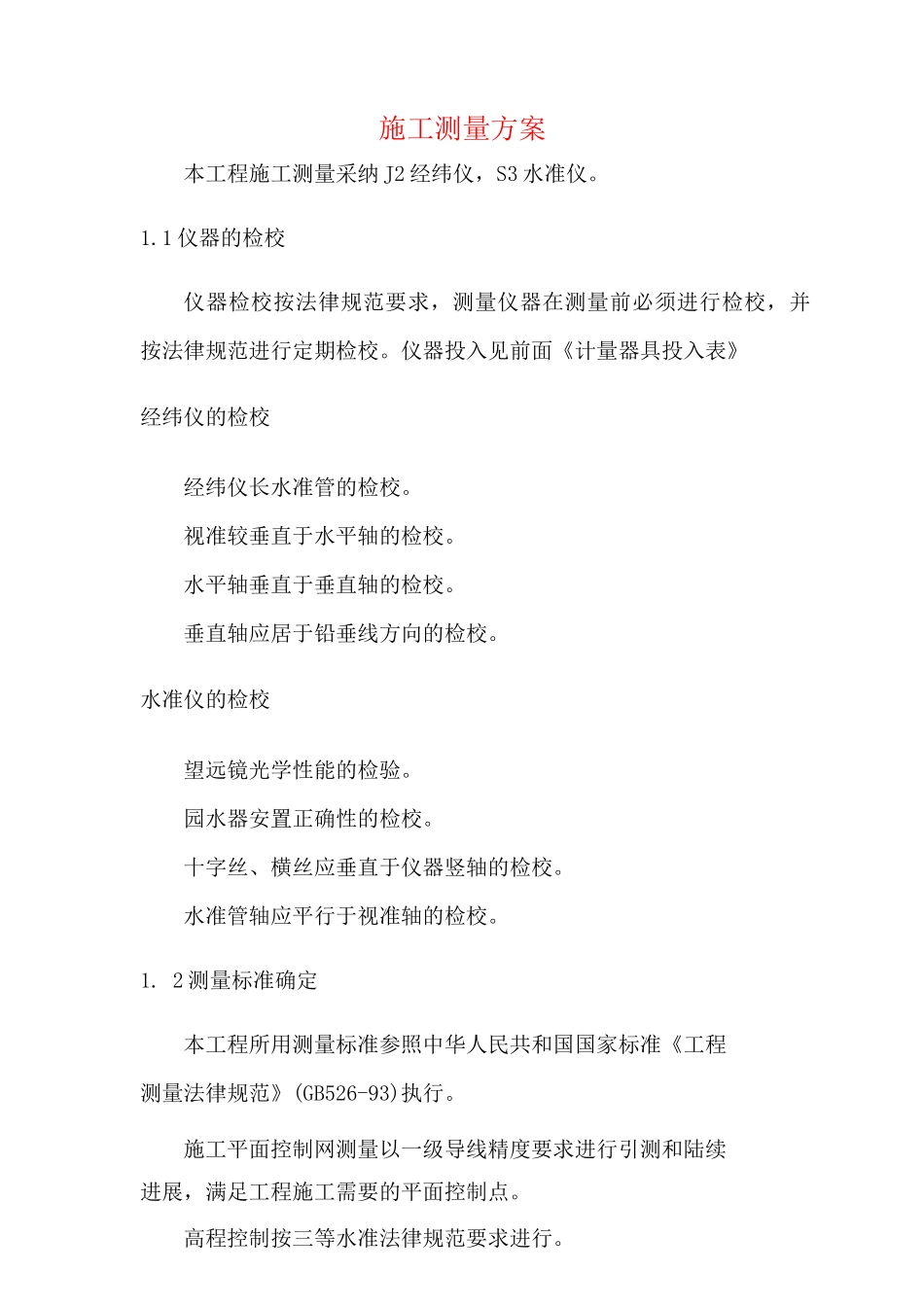

施工测量方案本工程施工测量采纳 J2 经纬仪，S3 水准仪。1.1 仪器的检校仪器检校按法律规范要求，测量仪器在测量前必须进行检校，并按法律规范进行定期检校。仪器投入见前面《计量器具投入表》经纬仪的检校经纬仪长水准管的检校。视准较垂直于水平轴的检校。水平轴垂直于垂直轴的检校。垂直轴应居于铅垂线方向的检校。水准仪的检校望远镜光学性能的检验。园水器安置正确性的检校。十字丝、横丝应垂直于仪器竖轴的检校。水准管轴应平行于视准轴的检校。1. 2 测量标准确定本工程所用测量标准参照中华人民共和国国家标准《工程测量法律规范》(GB526-93)执行。施工平面控制网测量以一级导线精度要求进行引测和陆续进展，满足工程施工需要的平面控制点。高程控制按三等水准法律规范要求进行。1. 3 测量人员配备我公司决定在该项目部组织一支强有力的测量队伍，专职配备 2 名测量人员，由项目工程师负责，专门进行工程测量、放样。测量人员都经过专业培训。1.4 施工测量平面控制系统建立施工平面控制网平面控制基准点的确定由业主提供的控制点进行进展，引测至施工区域内，设立A、B、C、D 四点作为平面控制依据。平面控制点为有利于观测，架定仪器方便、稳定。平面控制网测绘的技术要求a、平面控制测量按一级导线要求进行，外业观测的主要技术要求如下：测角中误差（"）测回数 测距中误差（mm）测距相对中误差 方位角闭合差（"）相对闭合差5315< 1/3101/150b、各单体施工放样的主要技术要求应符合下表测量相对中误差测解中误差(")本测站上测定高差中误并(mm)根据起始水平面在施工平面上测定误差(mm)竖向传道轴线点中误差(mm)1/50202.542.5c、主轴线点精度由测角、测距和归化丈量精度组成，而归化丈量精度影响可以忽略不计，测角采纳 J2 经纬仪施测，测解精度可以达到 m。"<10",放样轴线点边长控制在1m以内。d、测角误左引起的最大位误差为：A U=s - sin m。" = 1 0 x sin10" = 3mm采纳测距仪测保距离的精度为：AP=MD=3+2PPM x 1 0=3mm则主轴线的点位精度为顶=A U2+ A p2/ = 32+32 = 4 mm1. 5 垂准测量本工程主楼楼面结构高度达到 60.2m,在此类高层建筑中，竖向垂准测量的精确度是相当重要的。⑴、垂准测量本工程计划使用天底垂准测法(俯视法)进行工程垂准测量。测量原理和操作方法:a、在工程结构施工中根据工程特点和现场情况，拟定出测量方案。做好观测前的准备工作，定出建设物底层控制点位置，在各楼层设...
