施工测量方案14

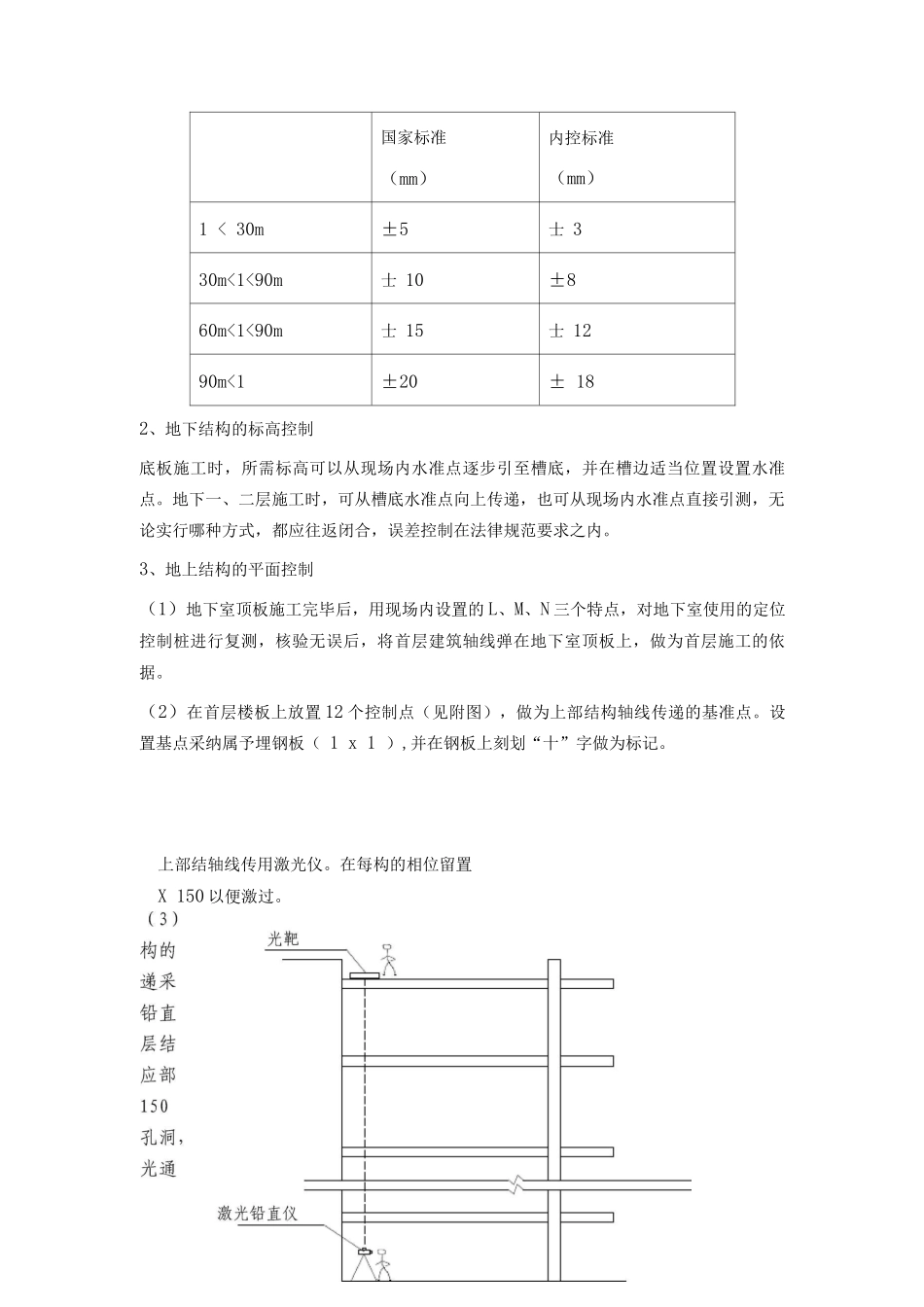

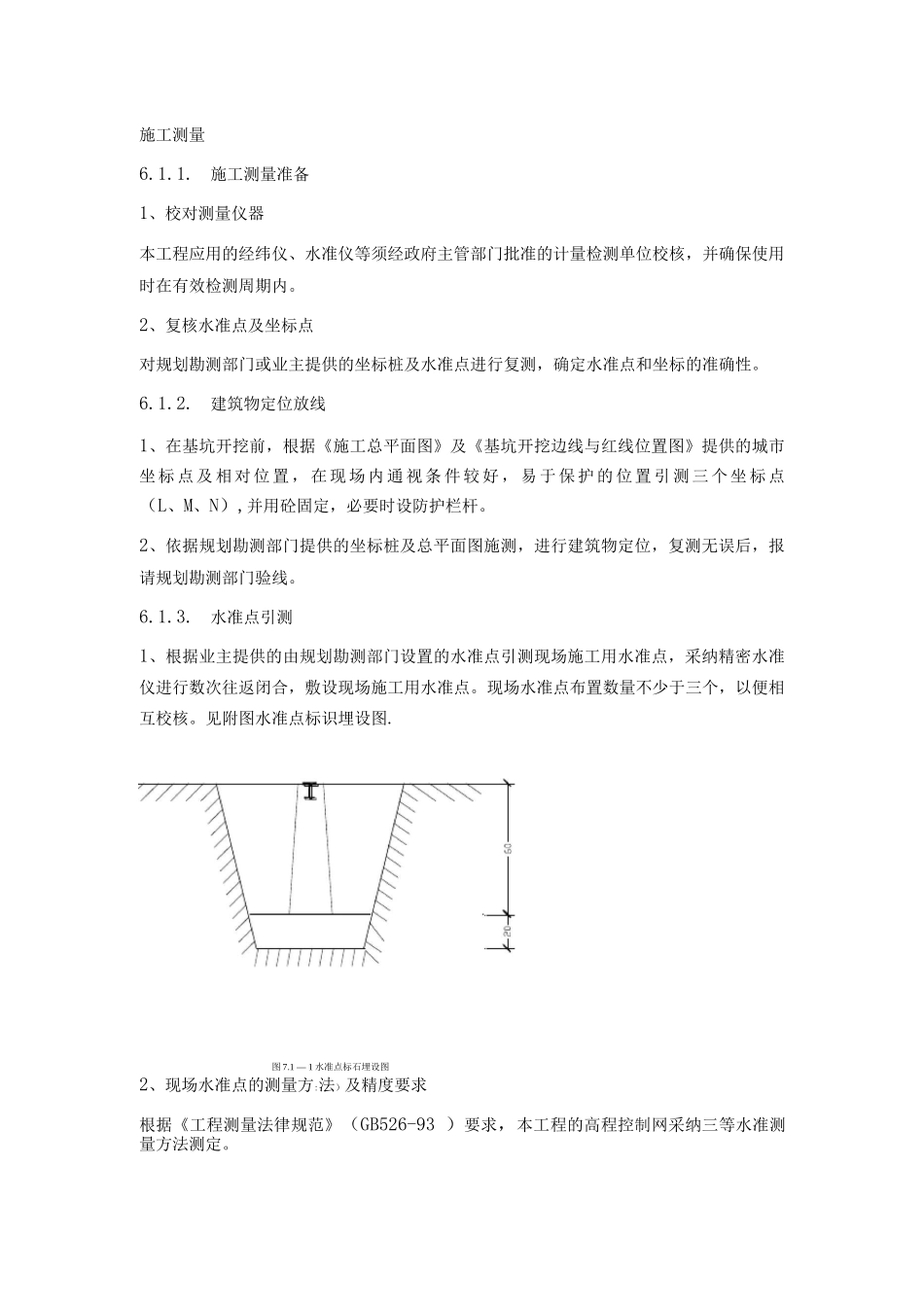

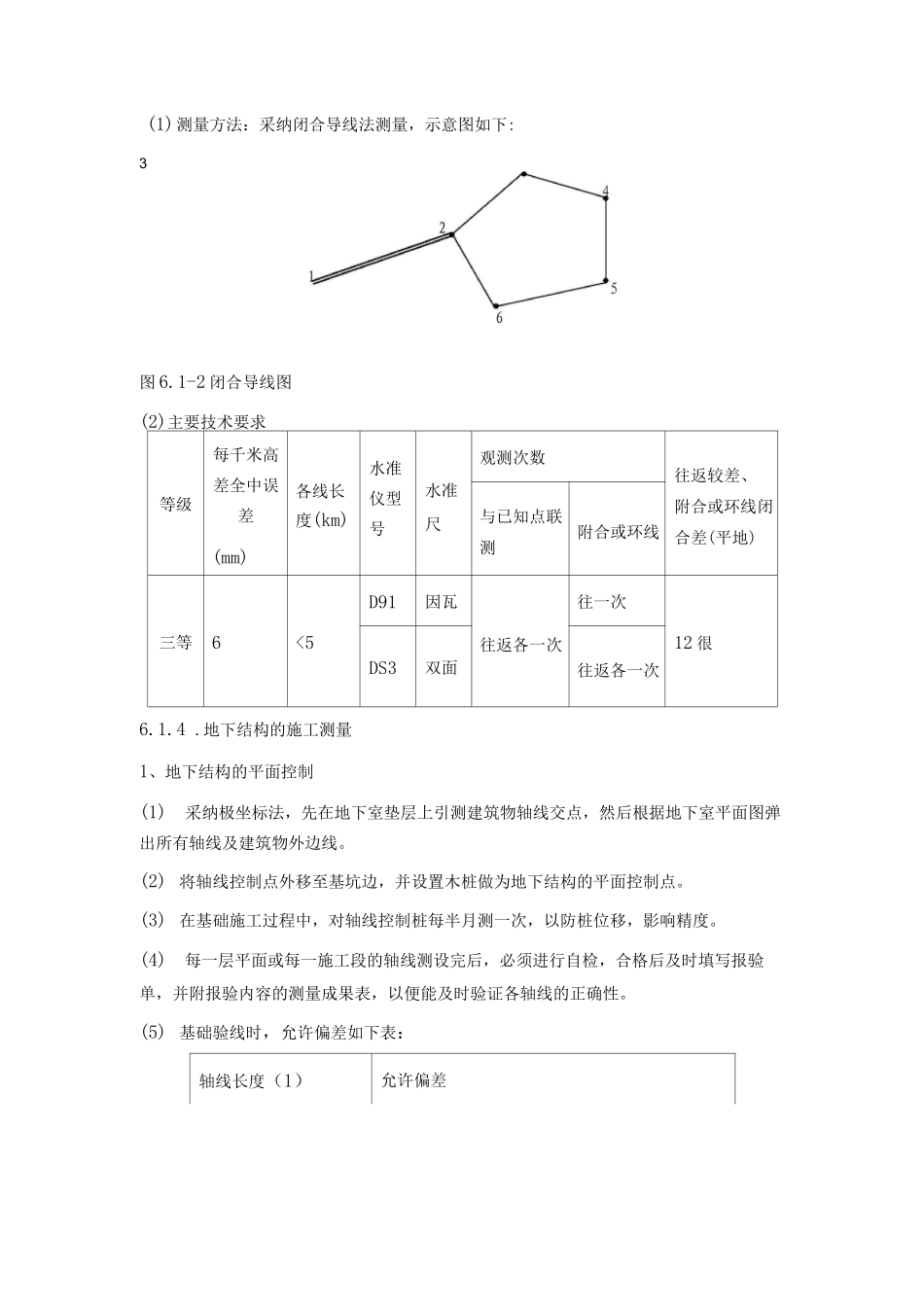

施工测量6.1.1.施工测量准备1、校对测量仪器本工程应用的经纬仪、水准仪等须经政府主管部门批准的计量检测单位校核，并确保使用时在有效检测周期内。2、复核水准点及坐标点对规划勘测部门或业主提供的坐标桩及水准点进行复测，确定水准点和坐标的准确性。6.1.2.建筑物定位放线1、在基坑开挖前，根据《施工总平面图》及《基坑开挖边线与红线位置图》提供的城市坐 标 点 及 相 对 位 置 ， 在 现 场 内 通 视 条 件 较 好 ， 易 于 保 护 的 位 置 引 测 三 个 坐 标 点（L、M、N）,并用砼固定，必要时设防护栏杆。2、依据规划勘测部门提供的坐标桩及总平面图施测，进行建筑物定位，复测无误后，报请规划勘测部门验线。6.1.3.水准点引测1、根据业主提供的由规划勘测部门设置的水准点引测现场施工用水准点，采纳精密水准仪进行数次往返闭合，敷设现场施工用水准点。现场水准点布置数量不少于三个，以便相互校核。见附图水准点标识埋设图.图 7.1 — 1 水准点标石埋设图2、现场水准点的测量方:法）及精度要求根据《工程测量法律规范》（GB526-93 ）要求，本工程的高程控制网采纳三等水准测量方法测定。(1)测量方法：采纳闭合导线法测量，示意图如下:3图 6.1-2 闭合导线图(2)主要技术要求等级每千米高差全中误差(mm)各线长度(km)水准仪型号水准尺观测次数往返较差、附合或环线闭合差(平地)与已知点联测附合或环线三等6<5D91因瓦往返各一次往一次12 很DS3双面往返各一次6.1.4 .地下结构的施工测量1、地下结构的平面控制(1)采纳极坐标法，先在地下室垫层上引测建筑物轴线交点，然后根据地下室平面图弹出所有轴线及建筑物外边线。(2) 将轴线控制点外移至基坑边，并设置木桩做为地下结构的平面控制点。(3) 在基础施工过程中，对轴线控制桩每半月测一次，以防桩位移，影响精度。(4)每一层平面或每一施工段的轴线测设完后，必须进行自检，合格后及时填写报验单，并附报验内容的测量成果表，以便能及时验证各轴线的正确性。(5) 基础验线时，允许偏差如下表：轴线长度（1）允许偏差国家标准（mm）内控标准（mm）1 < 30m±5士 330m<1<90m士 10±860m<1<90m士 15士 1290m<1±20± 182、地下结构的标高控制底板施工时，所需标高可以从现场内水准点逐步引至槽底，并在槽边适当位置设置水准点。地下一、二层施工时，可从槽底水准点向上传递，也可从现场内水准点直接引测，无论实行哪种方式，都应往返闭合，误差控...
