施工测量方案7

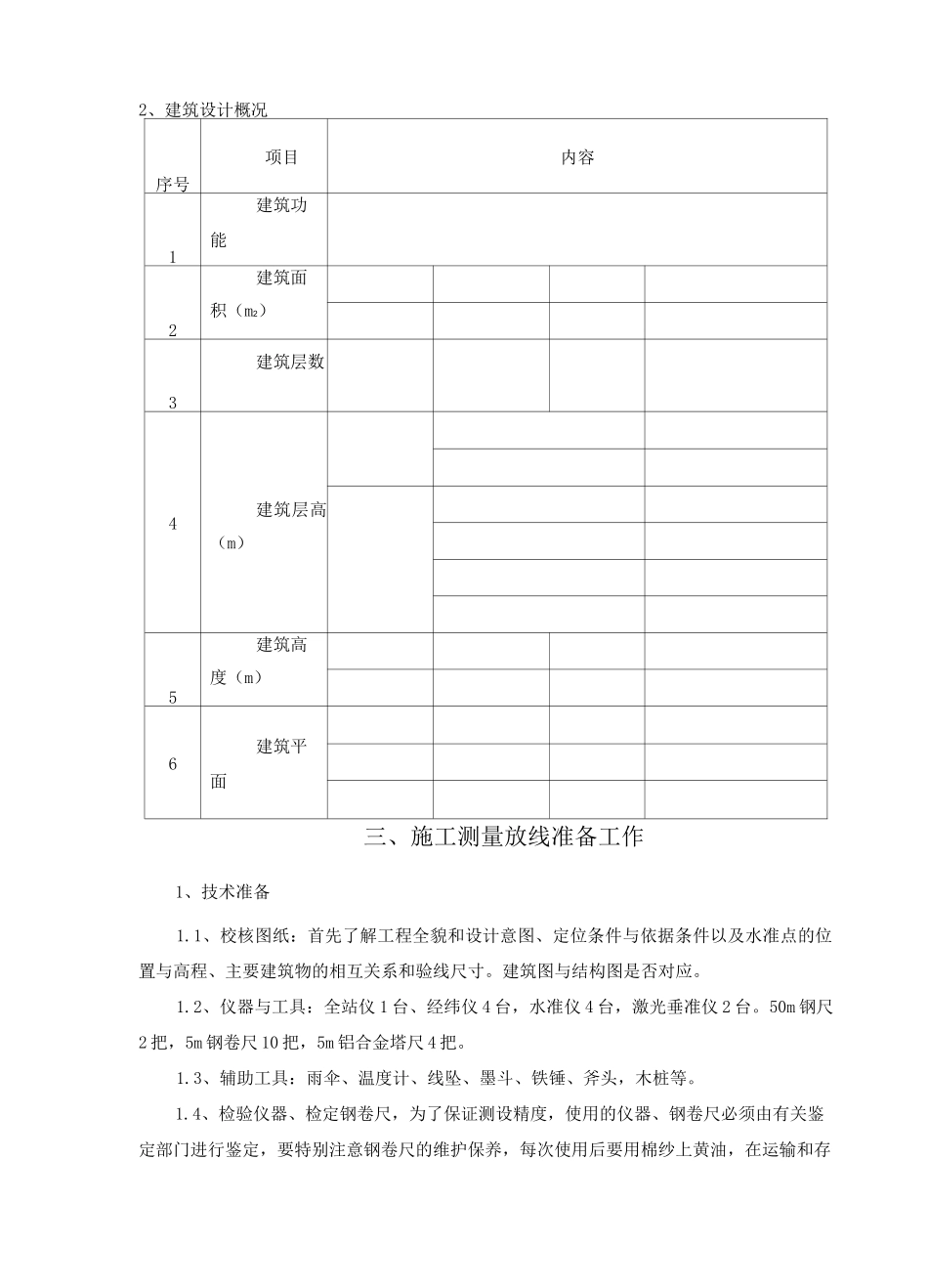

施工测量方案一、编制依据1、工程施工合同2、施工图纸序号专业名称编号1总图2建筑建筑施工图设计总说明地下室建筑平面图地上建筑平面图3结构结构施工图设计总说明地下室结构平面图地上结构平面图3、工程应用主要法律规范、规程类别名称编号国家工程测量法律规范GB526-27国家建筑变形测量法律规范JGJ8-274、甲方提供的桩点坐标、高程5、本工程施工组织设计、工程概况2、建筑设计概况序号项目内容1建筑功能2建筑面积（m2）3建筑层数4建筑层高（m）5建筑高度（m）6建筑平面三、施工测量放线准备工作1、技术准备1.1、校核图纸：首先了解工程全貌和设计意图、定位条件与依据条件以及水准点的位置与高程、主要建筑物的相互关系和验线尺寸。建筑图与结构图是否对应。1.2、仪器与工具：全站仪 1 台、经纬仪 4 台，水准仪 4 台，激光垂准仪 2 台。50m 钢尺2 把，5m 钢卷尺 10 把，5m 铝合金塔尺 4 把。1.3、辅助工具：雨伞、温度计、线坠、墨斗、铁锤、斧头，木桩等。1.4、检验仪器、检定钢卷尺，为了保证测设精度，使用的仪器、钢卷尺必须由有关鉴定部门进行鉴定，要特别注意钢卷尺的维护保养，每次使用后要用棉纱上黄油，在运输和存放中均不得挤压，防止钢尺变形，影响测设精度。2、组织管理项目部设专职测量负责人，实行统一管理。下设两个测量组，负责相应分区工程的测量与验线工作。各测量组根据工作需要配备相应的测量专业技师和测量工人，测工的最低级别为中级工。测量组长必须由工程师、高级技师或技师担任。施工测量、安装测量由各作业队测量组自己负责。因此本工程施工测量设立项目部^分包单位两级测量机构。3、测量数据的管理本工程在测量工作中将全面使用电子测量仪器和计算机。数据计算、数据传输、数据采集、内外业计算、成果输出全面使用计算机管理，以数字化测量模式取代传统的常规测量模式。在平面测量过程中主要采纳全站仪进行。高程控制和沉降观测采纳数字水准仪进行。其工作流程见下图。对于比较简单的细部测量亦可采纳常规测量方法。竣工资料Y成果输出结果预测数字化管理工作流程图四、平面控制网测设1、平面总控制网平面总控制网分地下施工和地上施工阶段两部分进行投测，且布设成方形，用全站仪导线法测量，其中地下结构控制点在建筑物外侧布设点位；地上结构控制网点采纳内控法。2、控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，总包项目部建立统一的平面控制网和高程控制网。控制网分...
