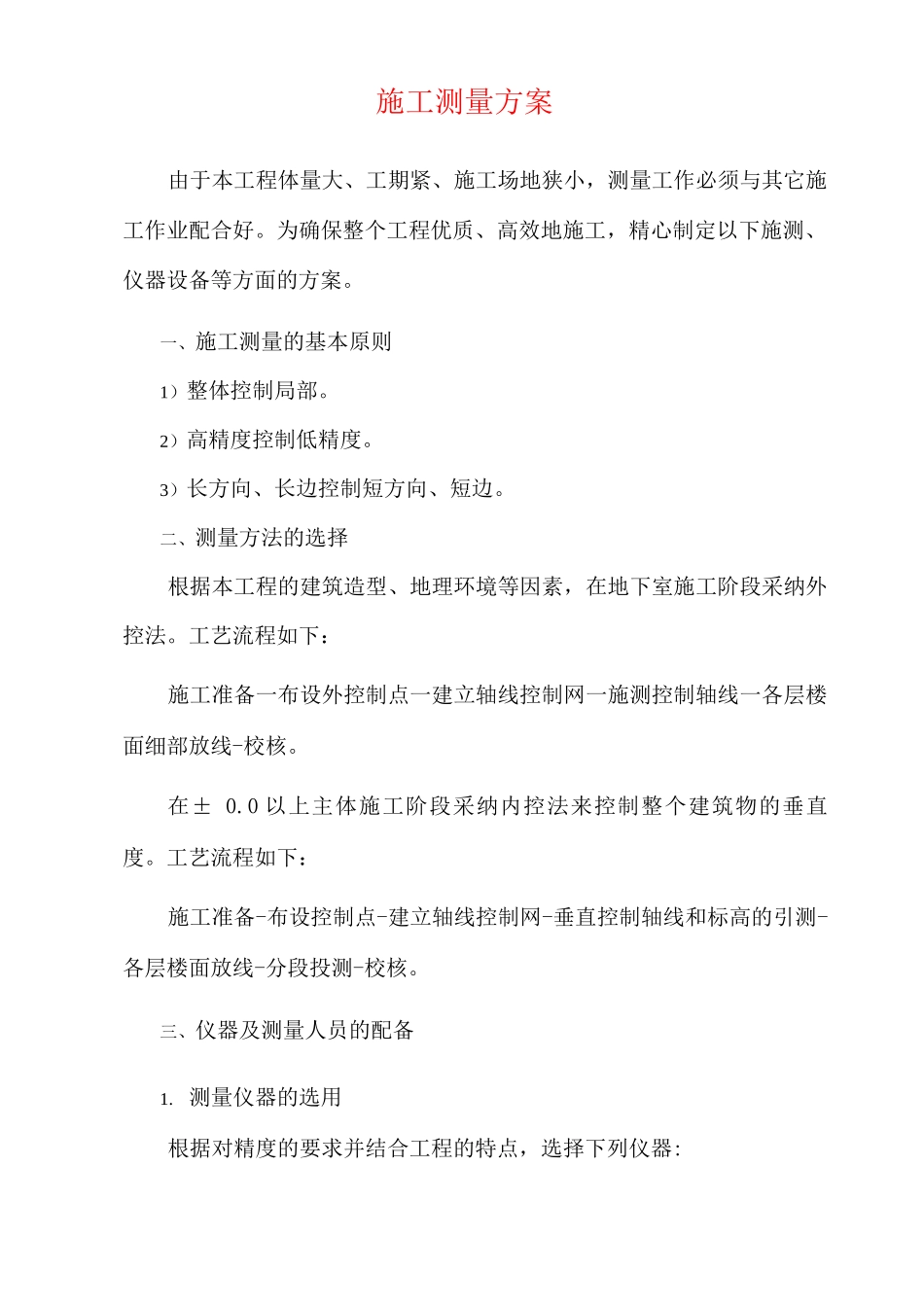

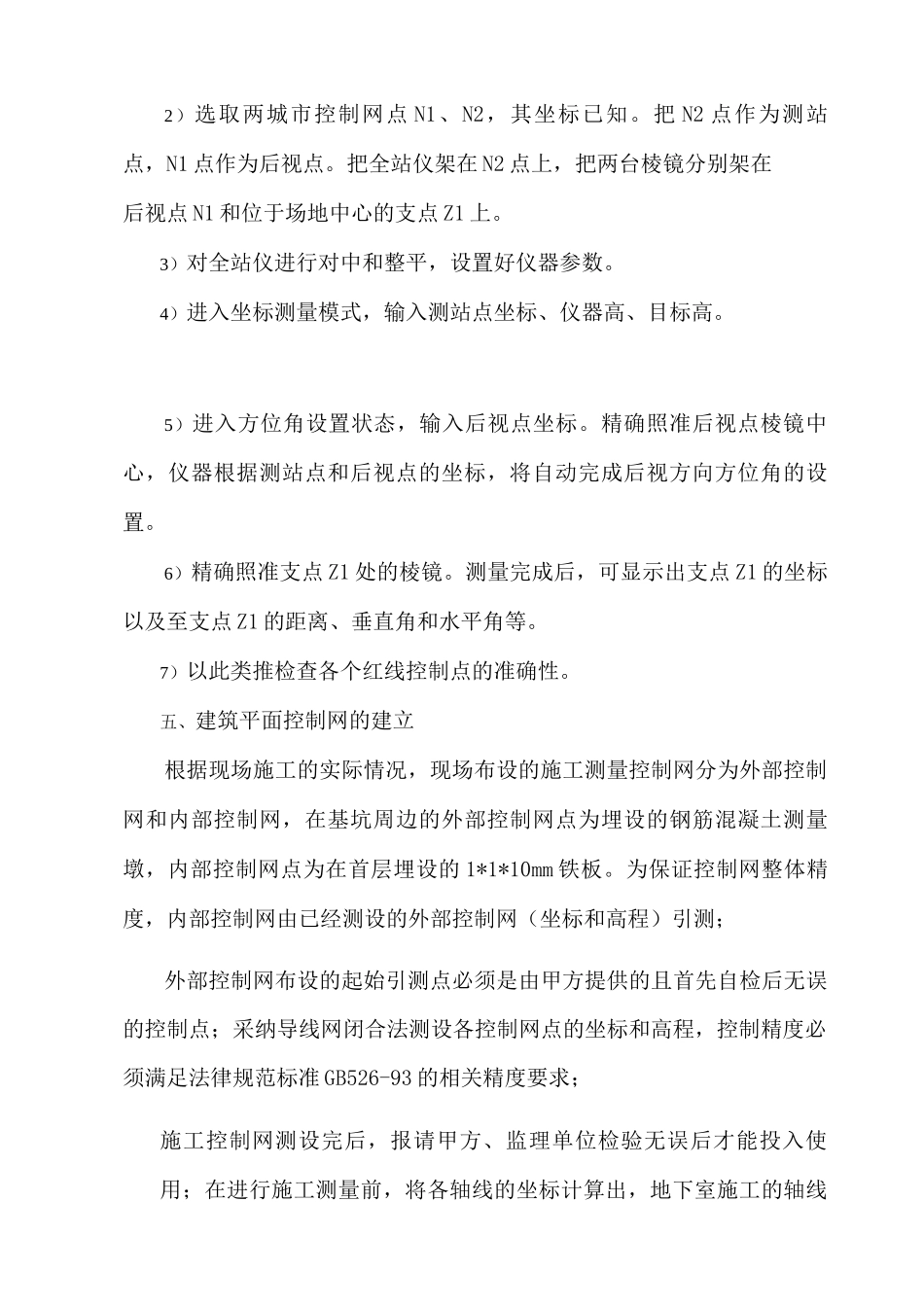

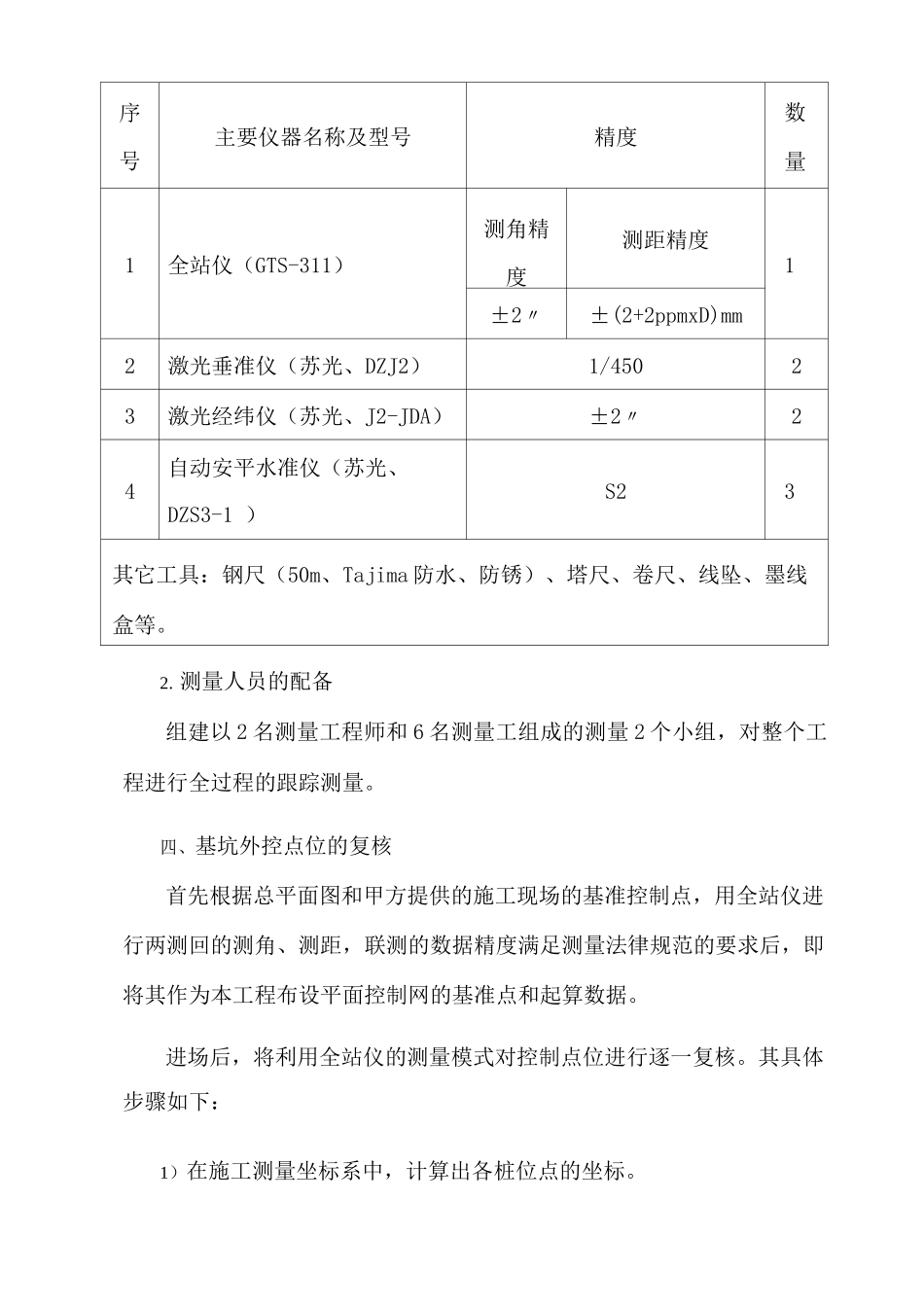

施工测量方案由于本工程体量大、工期紧、施工场地狭小，测量工作必须与其它施工作业配合好。为确保整个工程优质、高效地施工，精心制定以下施测、仪器设备等方面的方案。一、施工测量的基本原则1）整体控制局部。2）高精度控制低精度。3）长方向、长边控制短方向、短边。二、测量方法的选择根据本工程的建筑造型、地理环境等因素，在地下室施工阶段采纳外控法。工艺流程如下：施工准备一布设外控制点一建立轴线控制网一施测控制轴线一各层楼面细部放线-校核。在± 0.0 以上主体施工阶段采纳内控法来控制整个建筑物的垂直度。工艺流程如下：施工准备-布设控制点-建立轴线控制网-垂直控制轴线和标高的引测-各层楼面放线-分段投测-校核。三、仪器及测量人员的配备1. 测量仪器的选用根据对精度的要求并结合工程的特点，选择下列仪器:序号主要仪器名称及型号精度数量1全站仪（GTS-311）测角精度测距精度1±2〃±(2+2ppmxD)mm2激光垂准仪（苏光、DZJ2）1/45023激光经纬仪（苏光、J2-JDA）±2〃24自动安平水准仪（苏光、DZS3-1 ）S23其它工具：钢尺（50m、Tajima 防水、防锈）、塔尺、卷尺、线坠、墨线盒等。2. 测量人员的配备组建以 2 名测量工程师和 6 名测量工组成的测量 2 个小组，对整个工程进行全过程的跟踪测量。四、基坑外控点位的复核首先根据总平面图和甲方提供的施工现场的基准控制点，用全站仪进行两测回的测角、测距，联测的数据精度满足测量法律规范的要求后，即将其作为本工程布设平面控制网的基准点和起算数据。进场后，将利用全站仪的测量模式对控制点位进行逐一复核。其具体步骤如下：1）在施工测量坐标系中，计算出各桩位点的坐标。2）选取两城市控制网点 N1、N2，其坐标已知。把 N2 点作为测站点，N1 点作为后视点。把全站仪架在 N2 点上，把两台棱镜分别架在后视点 N1 和位于场地中心的支点 Z1 上。3）对全站仪进行对中和整平，设置好仪器参数。4）进入坐标测量模式，输入测站点坐标、仪器高、目标高。5）进入方位角设置状态，输入后视点坐标。精确照准后视点棱镜中心，仪器根据测站点和后视点的坐标，将自动完成后视方向方位角的设置。6）精确照准支点 Z1 处的棱镜。测量完成后，可显示出支点 Z1 的坐标以及至支点 Z1 的距离、垂直角和水平角等。7）以此类推检查各个红线控制点的准确性。五、建筑平面控制网的建立根据现场施工的实际情况，现场布设的施工测量控制网分为外部控制网和内部控制网，在基坑...
