施工现场临时用电方案

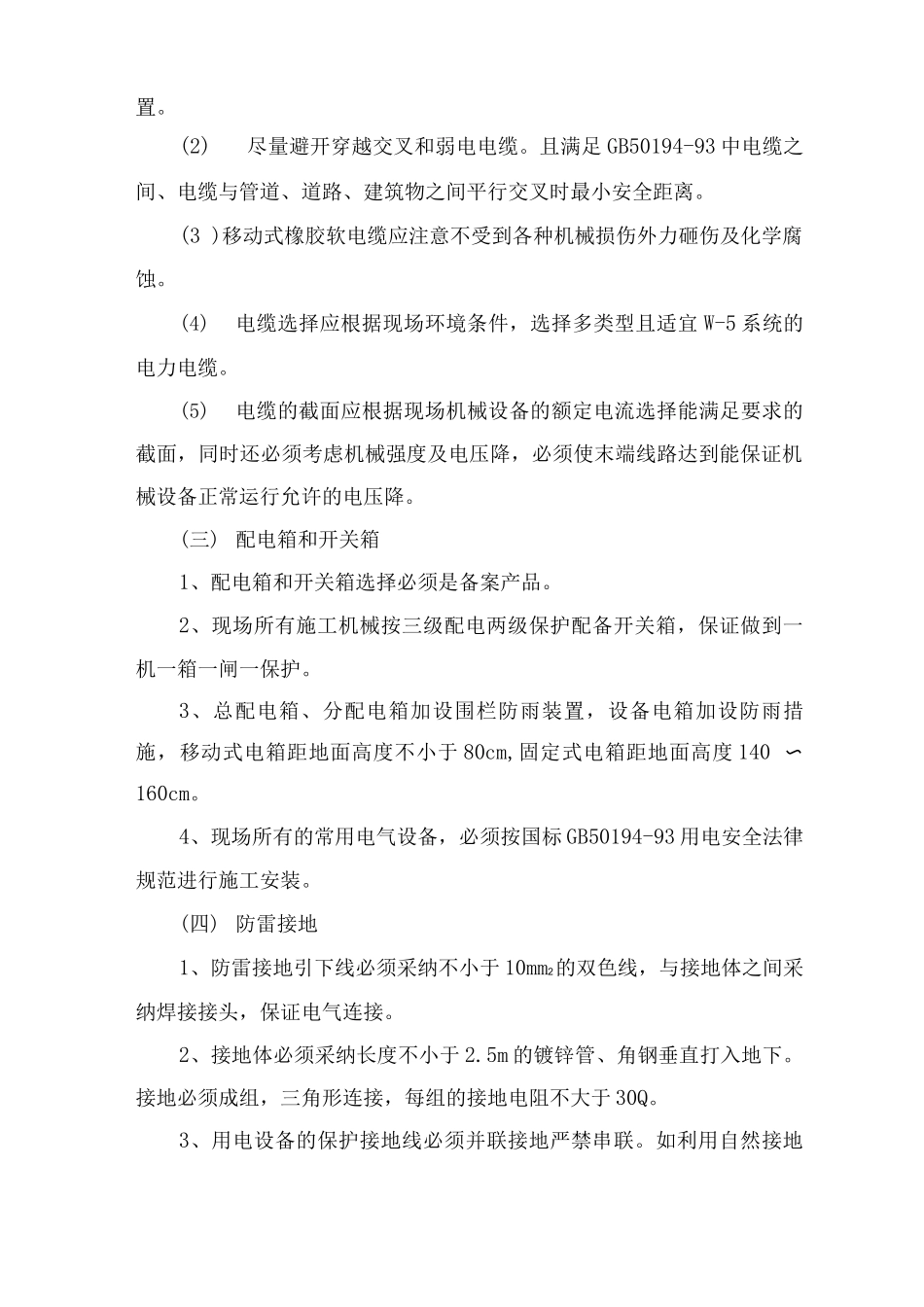

施工现场临时用电方案按《施工现场临时用电安全技术法律规范》（JGJ46-25 ）运行现场施工用电，施工场地设配电室，大型设备用电处设分电箱，每台用电设备必须各自有专用配电箱，配电箱设专用防护棚。所有电源闸箱应有门、有锁、有防雨盖板、有危险标志。用电线路架设应符合规程规定。现场施工用电所铺设的地下电缆应做明显标志，注意保护，避开损坏。每台机械都要有专用开关箱，开关箱中装设触电保护器。用电设备按规定接地，熔丝搭配合理。（一）配电室配电室门外开，高度不小于 3 米且高于配电箱 5，建筑面积满足配电箱安装、维修与操作所需安全距离。并做到“四防一通”。（二）配电线路形式选择1、线路敷设方式根据该工程现场容量特点，机械设备多，集中负荷大等因素，决定选用放射式配电线路，可从现场临时配电间引出 3〜5 个回路供现场设备机械及施工临时照明，这样可提高供电可靠性，发生故障不相互影响，而且维修方便，停电面小。但此种方式成本高。系统灵活性差，施工时应注意节约，灵活施工最大限度压缩投资。2、系统保护方式根据 TGJ46 一 25 进行施工。该工程采纳 TN—S 保护接零系统。并在首、中、尾电箱上做补充重复接地，且阻值不大于 10Q。3、电线敷设电线敷设必须根据 TGJ46 —25 进行施工，还应注意以下几点：（1）根据建筑物的位置，选择离配电间最近处考虑分配电箱的位置。(2)尽量避开穿越交叉和弱电电缆。且满足 GB50194-93 中电缆之间、电缆与管道、道路、建筑物之间平行交叉时最小安全距离。(3 )移动式橡胶软电缆应注意不受到各种机械损伤外力砸伤及化学腐蚀。(4)电缆选择应根据现场环境条件，选择多类型且适宜 W-5 系统的电力电缆。(5)电缆的截面应根据现场机械设备的额定电流选择能满足要求的截面，同时还必须考虑机械强度及电压降，必须使末端线路达到能保证机械设备正常运行允许的电压降。(三) 配电箱和开关箱1、配电箱和开关箱选择必须是备案产品。2、现场所有施工机械按三级配电两级保护配备开关箱，保证做到一机一箱一闸一保护。3、总配电箱、分配电箱加设围栏防雨装置，设备电箱加设防雨措施，移动式电箱距地面高度不小于 80cm,固定式电箱距地面高度 140 〜160cm。4、现场所有的常用电气设备，必须按国标 GB50194-93 用电安全法律规范进行施工安装。(四) 防雷接地1、防雷接地引下线必须采纳不小于 10mm2的双色线，与接地体之间采纳焊接接头，保证电气连接。2、接地体必须采纳长度不小...
