施工用电专项方案4

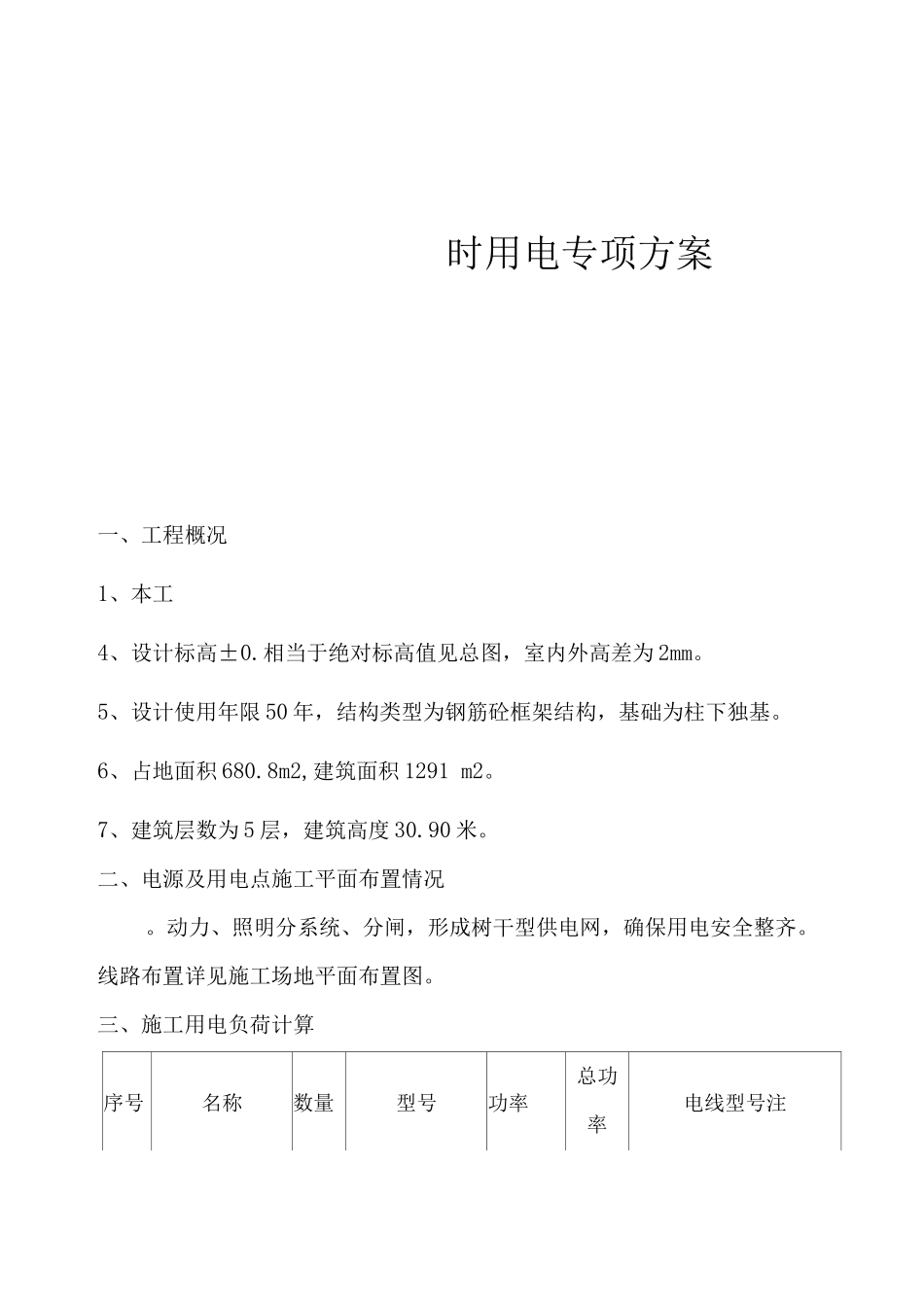

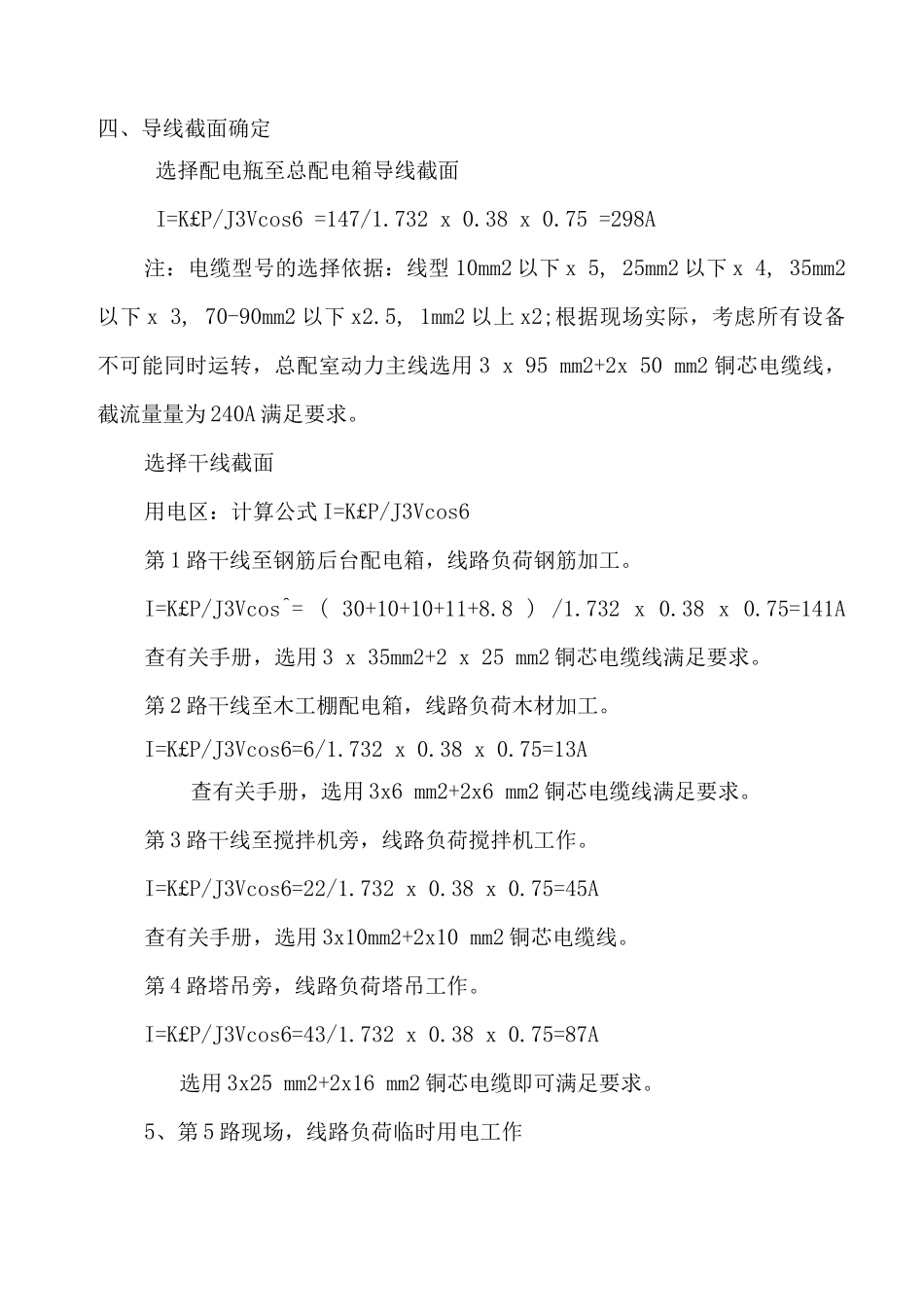

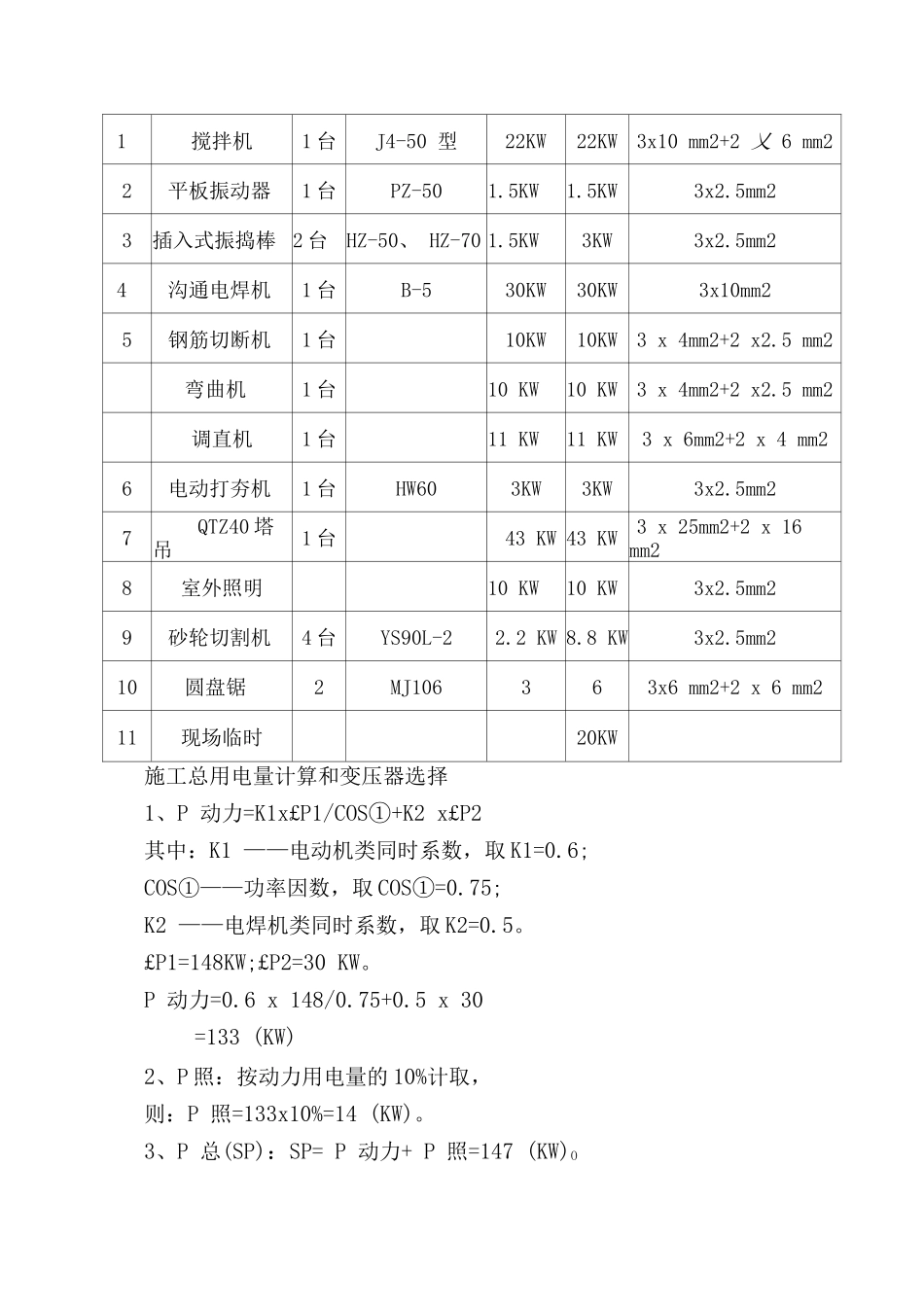

时用电专项方案一、工程概况1、本工4、设计标高±0.相当于绝对标高值见总图，室内外高差为 2mm。5、设计使用年限 50 年，结构类型为钢筋砼框架结构，基础为柱下独基。6、占地面积 680.8m2,建筑面积 1291 m2。7、建筑层数为 5 层，建筑高度 30.90 米。二、电源及用电点施工平面布置情况。动力、照明分系统、分闸，形成树干型供电网，确保用电安全整齐。线路布置详见施工场地平面布置图。三、施工用电负荷计算序号名称数量型号功率总功率电线型号注1搅拌机1 台J4-50 型22KW22KW3x10 mm2+2 乂 6 mm22平板振动器1 台PZ-501.5KW1.5KW3x2.5mm23插入式振捣棒 2 台HZ-50、 HZ-70 1.5KW3KW3x2.5mm24沟通电焊机1 台B-530KW30KW3x10mm25钢筋切断机1 台10KW10KW3 x 4mm2+2 x2.5 mm2弯曲机1 台10 KW10 KW3 x 4mm2+2 x2.5 mm2调直机1 台11 KW11 KW3 x 6mm2+2 x 4 mm26电动打夯机1 台HW603KW3KW3x2.5mm27QTZ40 塔吊1 台43 KW 43 KW3 x 25mm2+2 x 16 mm28室外照明10 KW10 KW3x2.5mm29砂轮切割机4 台YS90L-22.2 KW 8.8 KW3x2.5mm210圆盘锯2MJ106363x6 mm2+2 x 6 mm211现场临时20KW施工总用电量计算和变压器选择1、P 动力=K1x£P1/COS①+K2 x£P2其中：K1 ——电动机类同时系数，取 K1=0.6;COS①——功率因数，取 COS①=0.75;K2 ——电焊机类同时系数，取 K2=0.5。£P1=148KW;£P2=30 KW。P 动力=0.6 x 148/0.75+0.5 x 30=133 (KW)2、P 照：按动力用电量的 10%计取，则：P 照=133x10%=14 (KW)。3、P 总(SP)：SP= P 动力+ P 照=147 (KW)O四、导线截面确定选择配电瓶至总配电箱导线截面I=K£P/J3Vcos6 =147/1.732 x 0.38 x 0.75 =298A注：电缆型号的选择依据：线型 10mm2 以下 x 5, 25mm2 以下 x 4, 35mm2以下 x 3, 70-90mm2 以下 x2.5, 1mm2 以上 x2;根据现场实际，考虑所有设备不可能同时运转，总配室动力主线选用 3 x 95 mm2+2x 50 mm2 铜芯电缆线，截流量量为 240A 满足要求。选择干线截面用电区：计算公式 I=K£P/J3Vcos6第 1 路干线至钢筋后台配电箱，线路负荷钢筋加工。I=K£P/J3Vcos^= ( 30+10+10+11+8.8 ) /1.732 x 0.38 x 0.75=141A查有关手册，选用 3 x 35mm2+2 x 25 mm2 铜芯电缆线满足要求。第 2 路干线至木工棚配电箱，线路负荷木材加工。I=K£P/J3Vcos6=6/1.732 x 0.38 x 0.75=13A查有关手册，选用 ...
