施工用电设计方案

施工用电设计方案_第1页
1/8
施工用电设计方案_第2页
2/8
施工用电设计方案_第3页
3/8

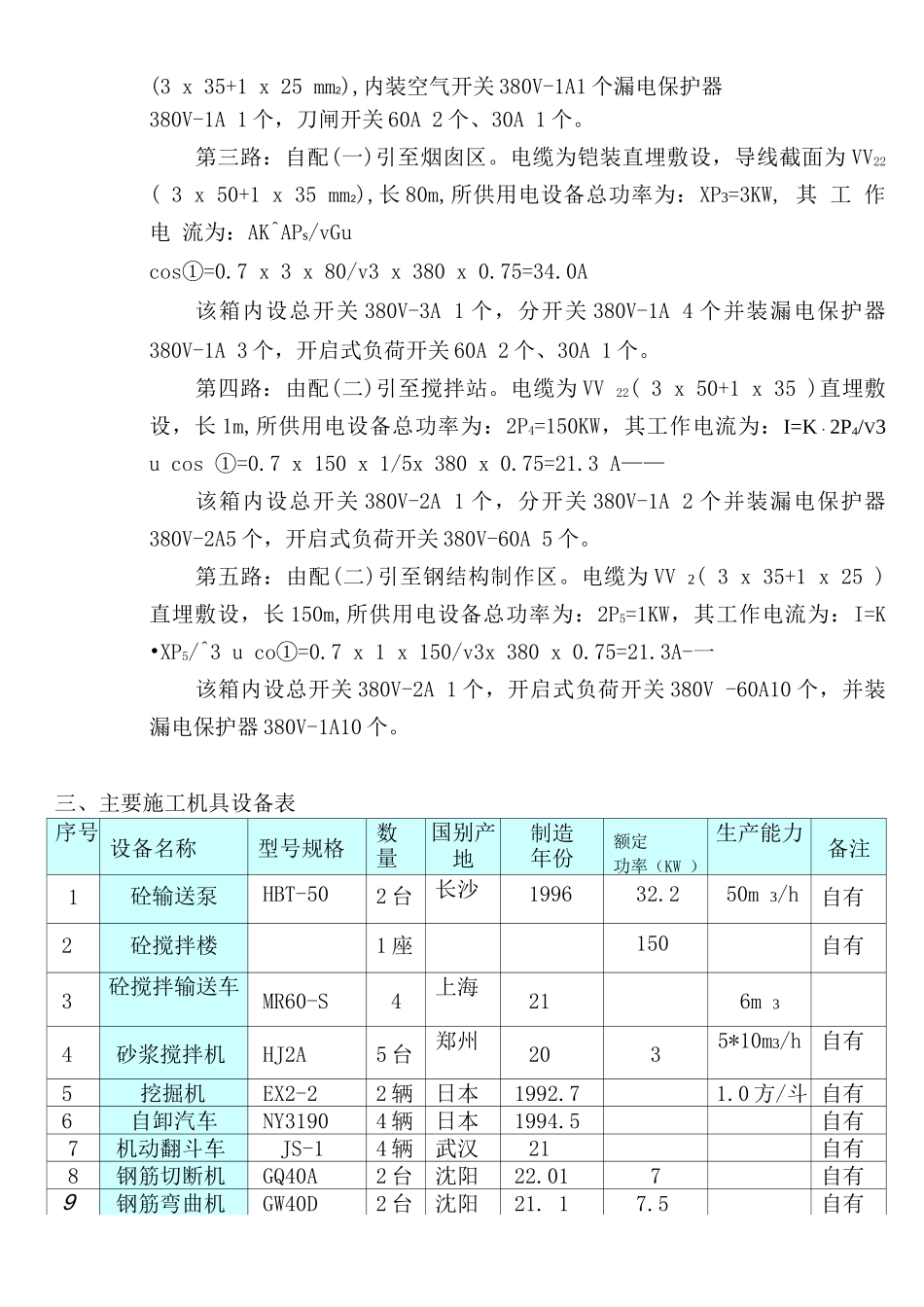

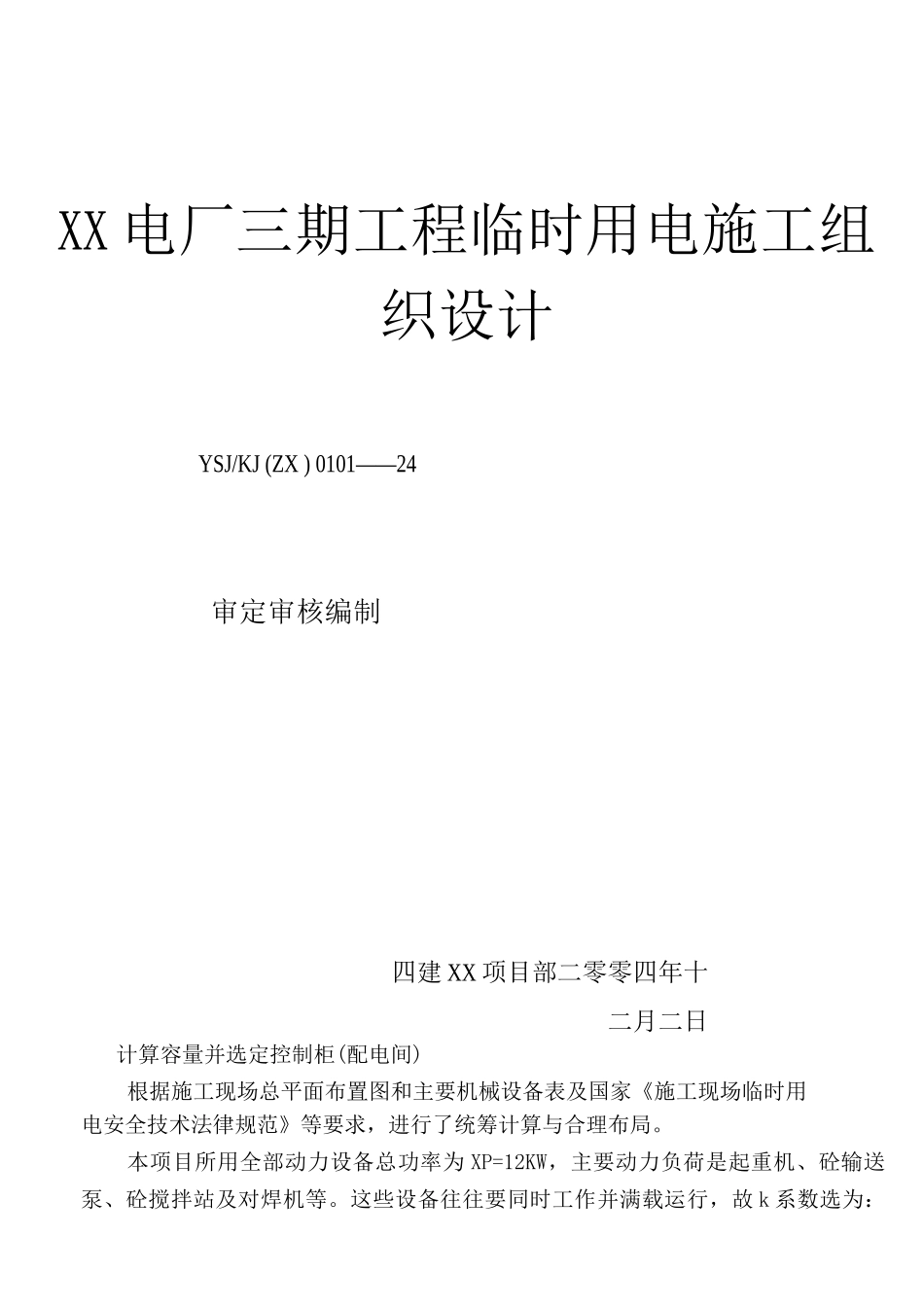

XX 电厂三期工程临时用电施工组织设计YSJ/KJ (ZX ) 0101——24审定审核编制四建 XX 项目部二零零四年十二月二日计算容量并选定控制柜(配电间)根据施工现场总平面布置图和主要机械设备表及国家《施工现场临时用电安全技术法律规范》等要求,进行了统筹计算与合理布局。本项目所用全部动力设备总功率为 XP=12KW,主要动力负荷是起重机、砼输送泵、砼搅拌站及对焊机等。这些设备往往要同时工作并满载运行,故 k 系数选为:k=0.7, cos①=0.75。其动力用电总容量为:?动咏 XP/ co①=0.7 x 12/0.75=1120KVA再加 10%的照明用电,现场施工用电总容量为:P=1.1XP 动=1.1 X1120=1232 KVA施工用电 380V 电源(动力线为三相四线制),照明为单相 220V 电源。即高压额定电压 6KV,低压额定电压 0.4KV,作“Y”型接法使用,总控制柜选用两台:一台配(-1)选用:380V-15A(总空气开关),分开关 380V-630A20 个,380V-4A 2个;一台配(二)选用总空气开关为 380V-10A,分开关为 380V-630A 1 个,380V-315A 3 个。共 8 分路控制。确定配电线路布局(1) 厂变输出负荷为 6KV,采纳两台变压器供电,一台为 S9-630A/6,自厂变输出 6 KV 的动力线 VLV22 (3X70 mm2)全长 2 米至主厂房西端进入变压器,由 2 根 380V动力线 VV ( 3 X 120+1 X 70 )进入配电柜(一)( 380V-15A ); 一台为$ 7-315A/6,自厂变输出 6 KV 的动力线 VLV22(3X50 mm2),全长 5 米至冷却塔东北部进入变压器,由 380V 动力线 VV ( 3 X 120+1 X 70 )进入配电柜(二)( 380V-10A)(2) 根据现场临时用电设施、设备、照明等方面的需要,配电线路共分六路布局。(其中配(一)三路,配(二)三路)第一路:自配电柜(一)引至主厂房区,电缆为铠装直埋敷设,导线截面积为 VV22 ( 3 X 70+1 X 50 ),长 50m,所供用电设备总功率为:XP1=3KW,其工作电流为:I=K • XPj/u co<0=0.7 x 3 x 50/V3X 380 X 0.75=21.3 A该路配电箱内设总开关 380V-4A ,分开关 380V-150A 4 个并装漏电保护器380V-1A 4 个,同设开启式负荷开关 60A 3 个、30A 2 个。第二路:自配一)引至风塔区,电缆为铠装直埋敷设,导线截面为 VV( 3 x 50+1 x 35)长 60m,所供用电设备总功率为:一 P.250KW ,其工作电流为:I=K •3P2/v/3ucos①=0.7 x 250 x 60/5x 380 x 0.75=21.3A该箱内设总开关 380V-3A 1 个,分开关 380V-1A 4 个并装...
