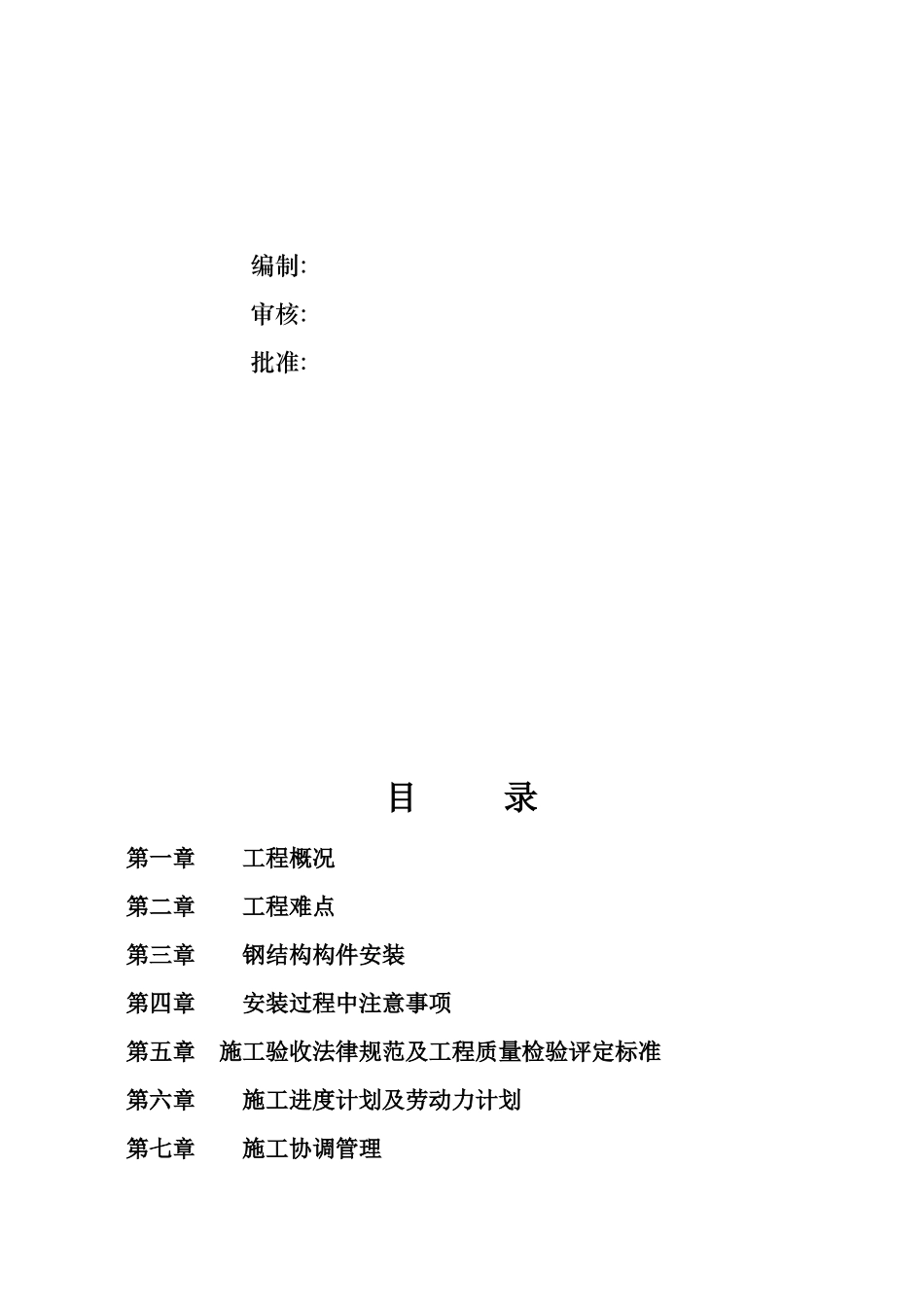

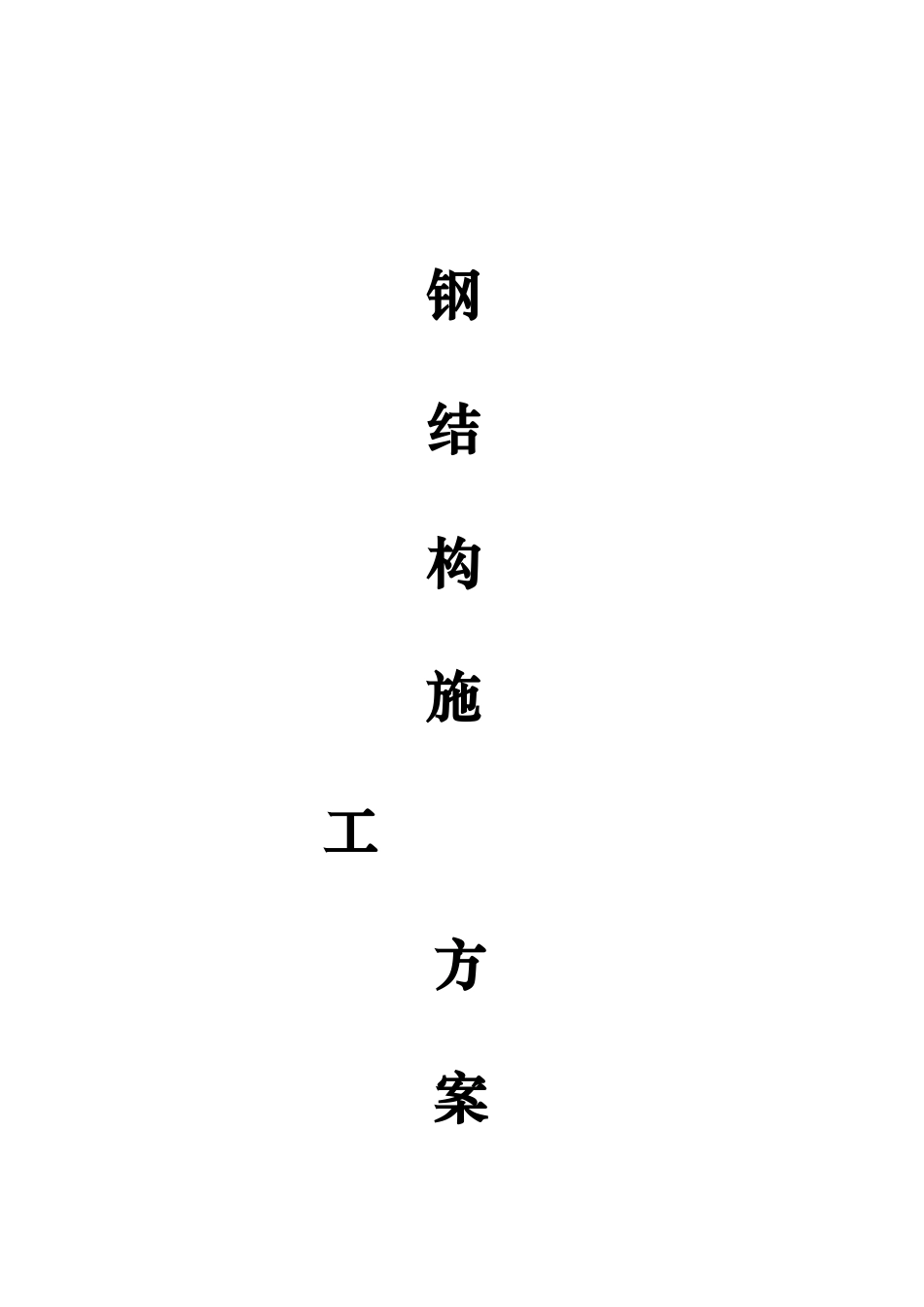

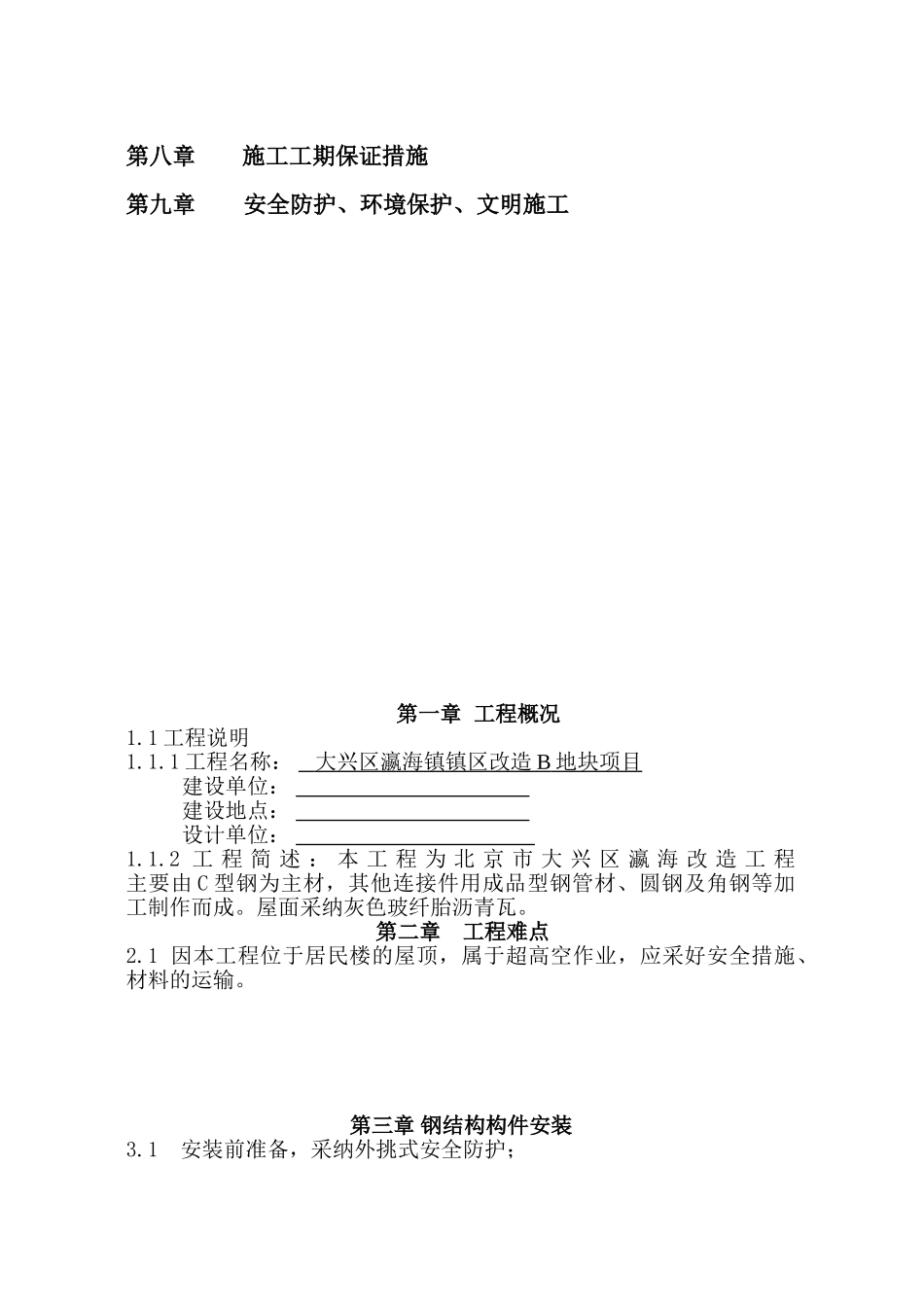

钢结构施 工方 案编制: 审核:批准: 目 录第一章 工程概况第二章 工程难点第三章 钢结构构件安装第四章 安装过程中注意事项第五章 施工验收法律规范及工程质量检验评定标准第六章 施工进度计划及劳动力计划第七章 施工协调管理第八章 施工工期保证措施第九章安全防护、环境保护、文明施工第一章 工程概况1.1 工程说明1.1.1 工程名称： 大兴区瀛海镇镇区改造 B 地块项目 建设单位： 建设地点： 设计单位： 1.1.2 工 程 简 述 ： 本 工 程 为 北 京 市 大 兴 区 瀛 海 改 造 工 程 主要由 C 型钢为主材，其他连接件用成品型钢管材、圆钢及角钢等加工制作而成。屋面采纳灰色玻纤胎沥青瓦。 第二章 工程难点2.1 因本工程位于居民楼的屋顶，属于超高空作业，应采好安全措施、材料的运输。第三章 钢结构构件安装3.1 安装前准备，采纳外挑式安全防护；3.1.1 根据此工程所需的设备与工具准备充足并提前到位3.1.2 梁、柱安装前的准备:3.1.2.1 钢柱安装前，对钢柱的定位轴线，基础轴线和标高、和伸出长度等进行检查并办理交接验收，确认符合设计图纸要求后，划出钢柱上下两端的安装中心线和标高线，起装之前要清除摩擦面上的浮锈和污物。3.1.2.2 钢梁起装准备:安装前检查梁的几何尺寸、承剪板位置与方向、焊缝质量起装之前要清除摩擦面上的浮锈和污物。3.2 安装工艺流程钢结构安装在一个施工点进行，沿 1 轴向 20 轴方向推动。构件安装结构安装流程测量放线验线 构件验收各方验线验基准点 运至现场安装钢柱安装钢柱测量标高位移垂偏屋面梁安装檩条安装形成框架再次校正屋面验 收3.3 主框架安装3.3.1 钢柱安装方法3.3.1.2 钢柱采纳焊接预埋件连接方式。3.3.1.3 柱就位轴线调整钢柱就位采纳专用角尺检查，调整时需三人操作，一人移动钢柱，一人协助稳定，另一人进行检测，就位误差确保在 3mm 以内。3.3.1.4 柱顶标高调整钢柱标高调整时，先在柱身标定标高基准点，然后以水准仪测定其差值。3.3.1.5 钢柱垂直度校正采纳水平尺对钢柱垂直度进行初步调整。钢柱垂直度精确校正。待主框架形成后用两台经纬仪从柱的两个侧面同时观测，依靠缆风绳进行调整。3.3.2 钢梁安装3.3.2.1 钢梁安装在钢柱吊装部分后进行，钢梁安装必须保证三天内所吊装的钢梁成一个完整的刚架体系，以保证框架的稳定性。3.3.2.3 钢梁采纳两点帮匝起装。3.3.3 檩条安装檩条安装采纳人工吊装就位的方法进行安装。安装...
