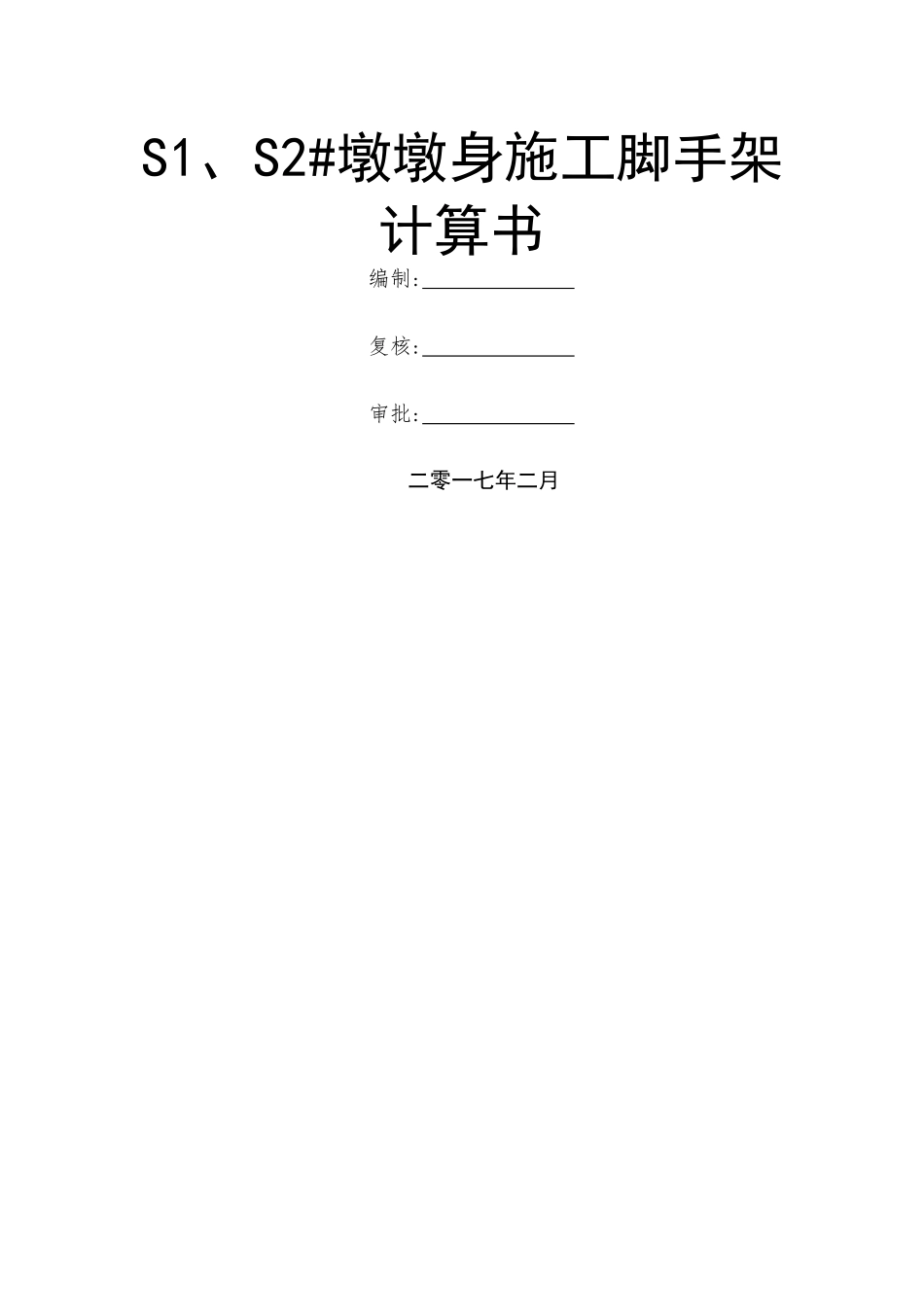

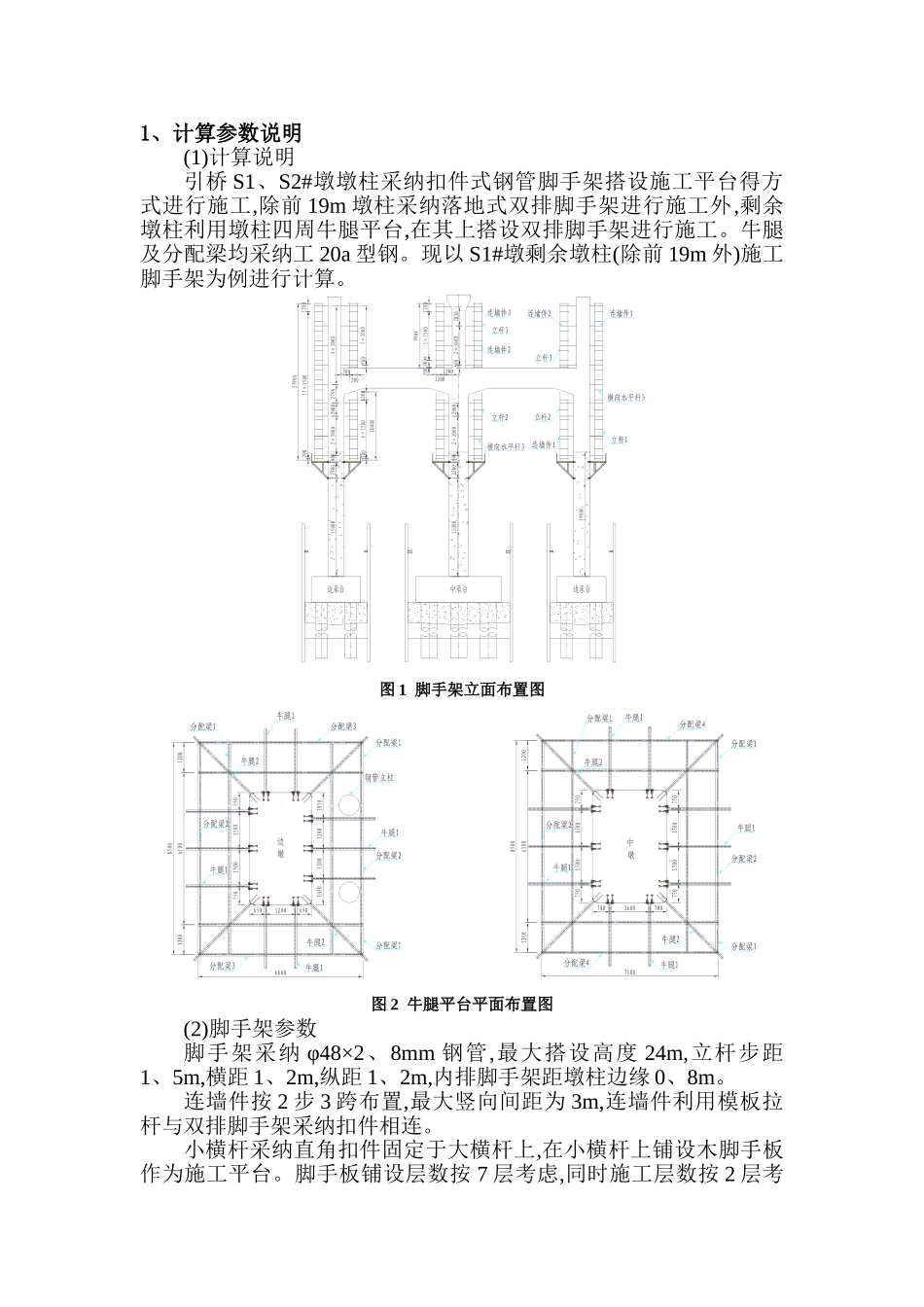

S1、S2#墩墩身施工脚手架计算书编制: 复核: 审批: 二零一七年二月目录1、计算参数说明..............................................................................12 、小横杆计算 .................................................................................. 2 3 、大横杆计算 .................................................................................. 2 4 、扣件抗滑力计算 .......................................................................... 3 5 、立杆计算 ...................................................................................... 3 6 、连墙件计算 .................................................................................. 4 7 、牛腿平台计算 .............................................................................. 4 1、计算参数说明(1)计算说明引桥 S1、S2#墩墩柱采纳扣件式钢管脚手架搭设施工平台得方式进行施工,除前 19m 墩柱采纳落地式双排脚手架进行施工外,剩余墩柱利用墩柱四周牛腿平台,在其上搭设双排脚手架进行施工。牛腿及分配梁均采纳工 20a 型钢。现以 S1#墩剩余墩柱(除前 19m 外)施工脚手架为例进行计算。图 1 脚手架立面布置图图 2 牛腿平台平面布置图(2)脚手架参数脚手架采纳 φ48×2、8mm 钢管,最大搭设高度 24m,立杆步距1、5m,横距 1、2m,纵距 1、2m,内排脚手架距墩柱边缘 0、8m。连墙件按 2 步 3 跨布置,最大竖向间距为 3m,连墙件利用模板拉杆与双排脚手架采纳扣件相连。小横杆采纳直角扣件固定于大横杆上,在小横杆上铺设木脚手板作为施工平台。脚手板铺设层数按 7 层考虑,同时施工层数按 2 层考虑。(3)钢管截面参数外径 φ(mm)壁厚 t(mm)截面积 A(mm2)惯性矩 I(mm4)截面模量 W(mm3)回转半径 i(mm)每米长质量(kg/m)482、83、97×10210、19×1044、24×10316、013、12Q235 钢抗拉、抗压与抗弯强度设计值 f=205N/mm2,弹性模量 E=2、06×105N/mm2。2、小横杆计算(1)荷载值计算小横杆自重标准值:0、0312kN/m;脚手板得荷载标准值:0、35×1、2/2=0、21KN/m;活荷载标准值:3×1、2/2=1、8KN/m;荷载计算值:q=1、2×(0、0312+0、21)+1、4×1、8=2、81KN/m;荷载标准值:qk=0、0312+0、21+1、8=2、04KN/m。(2)抗弯强度验算最大弯矩考虑为简支梁均布荷载作用下得弯矩,最大弯矩为:Mm...
