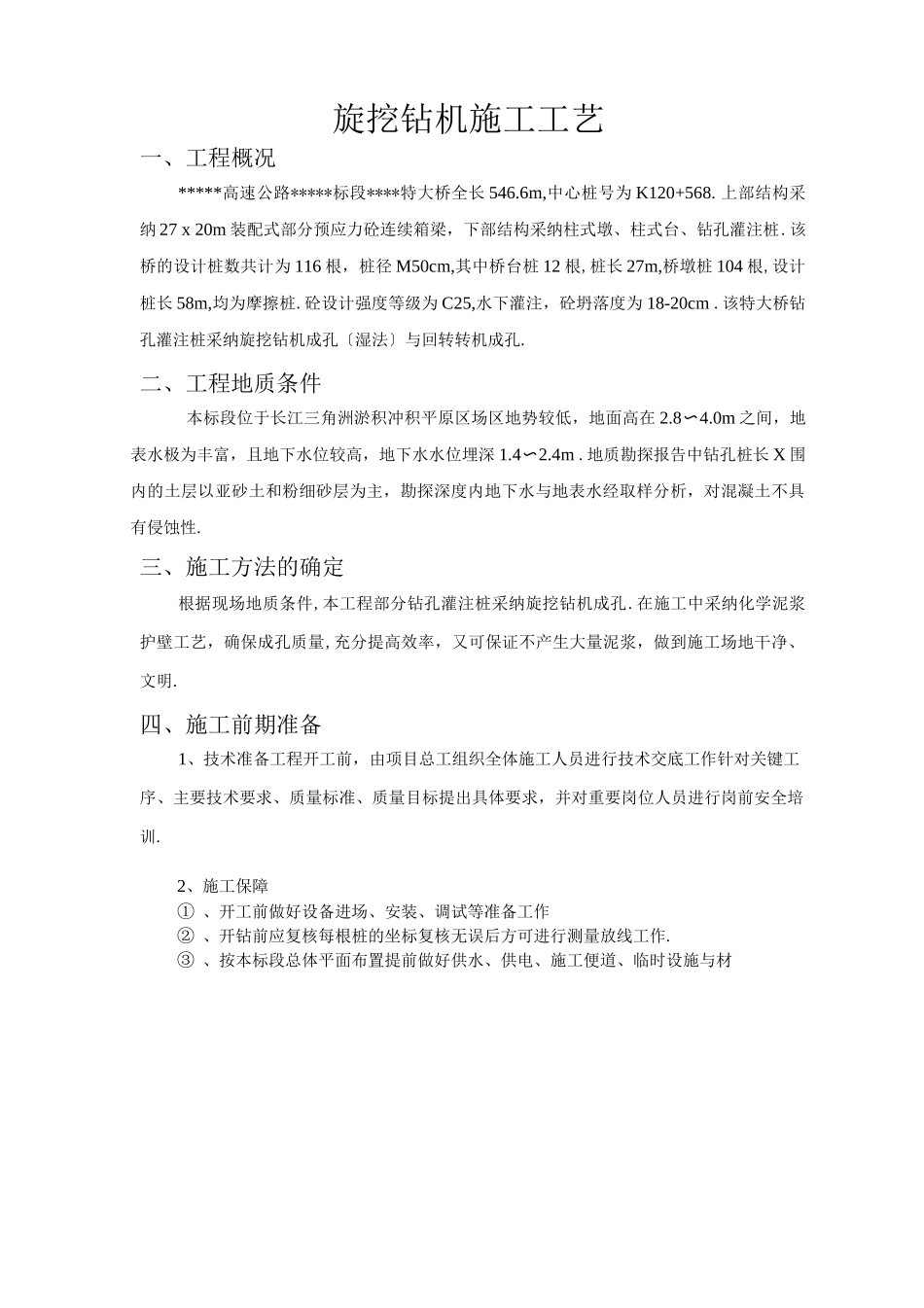

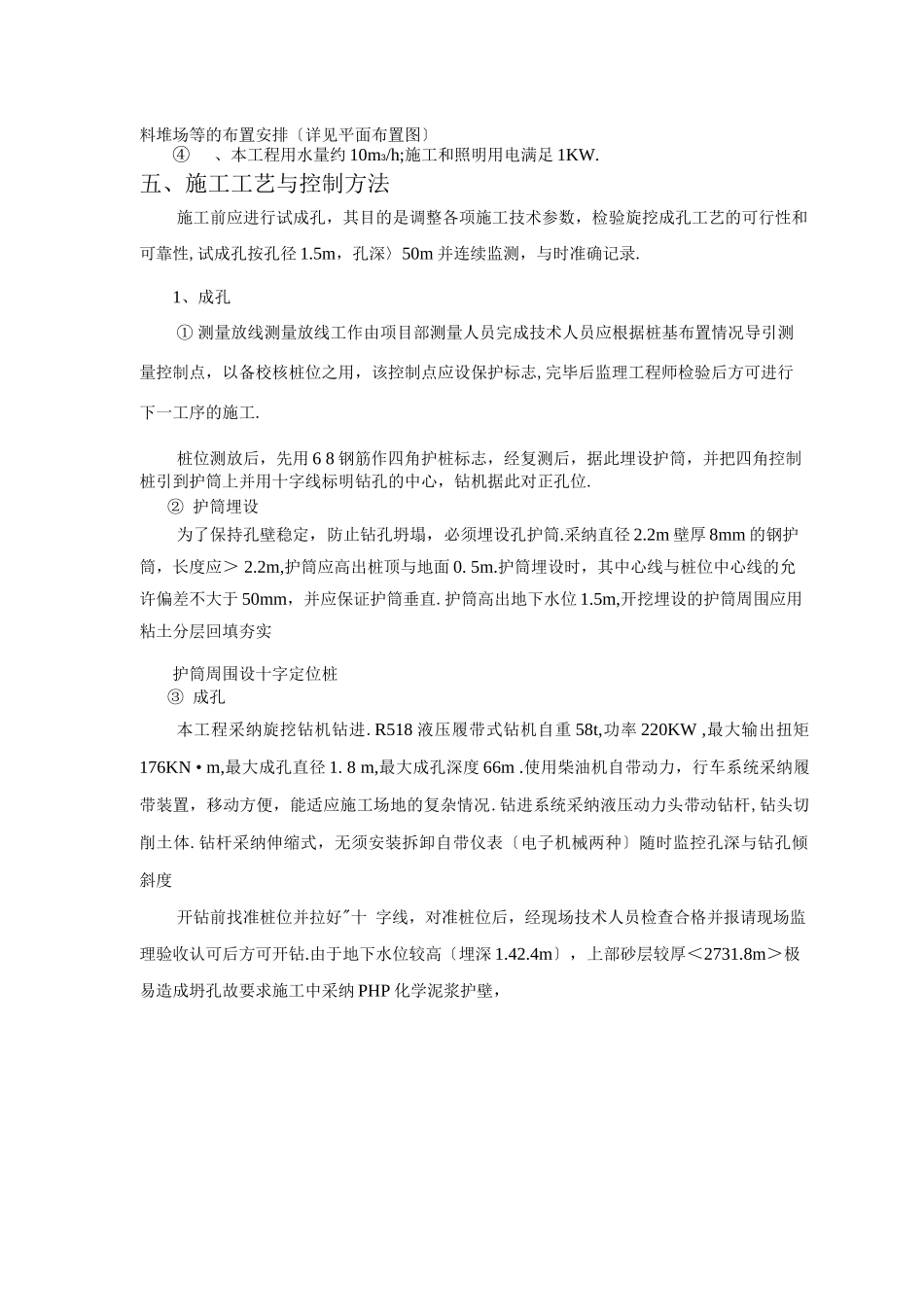

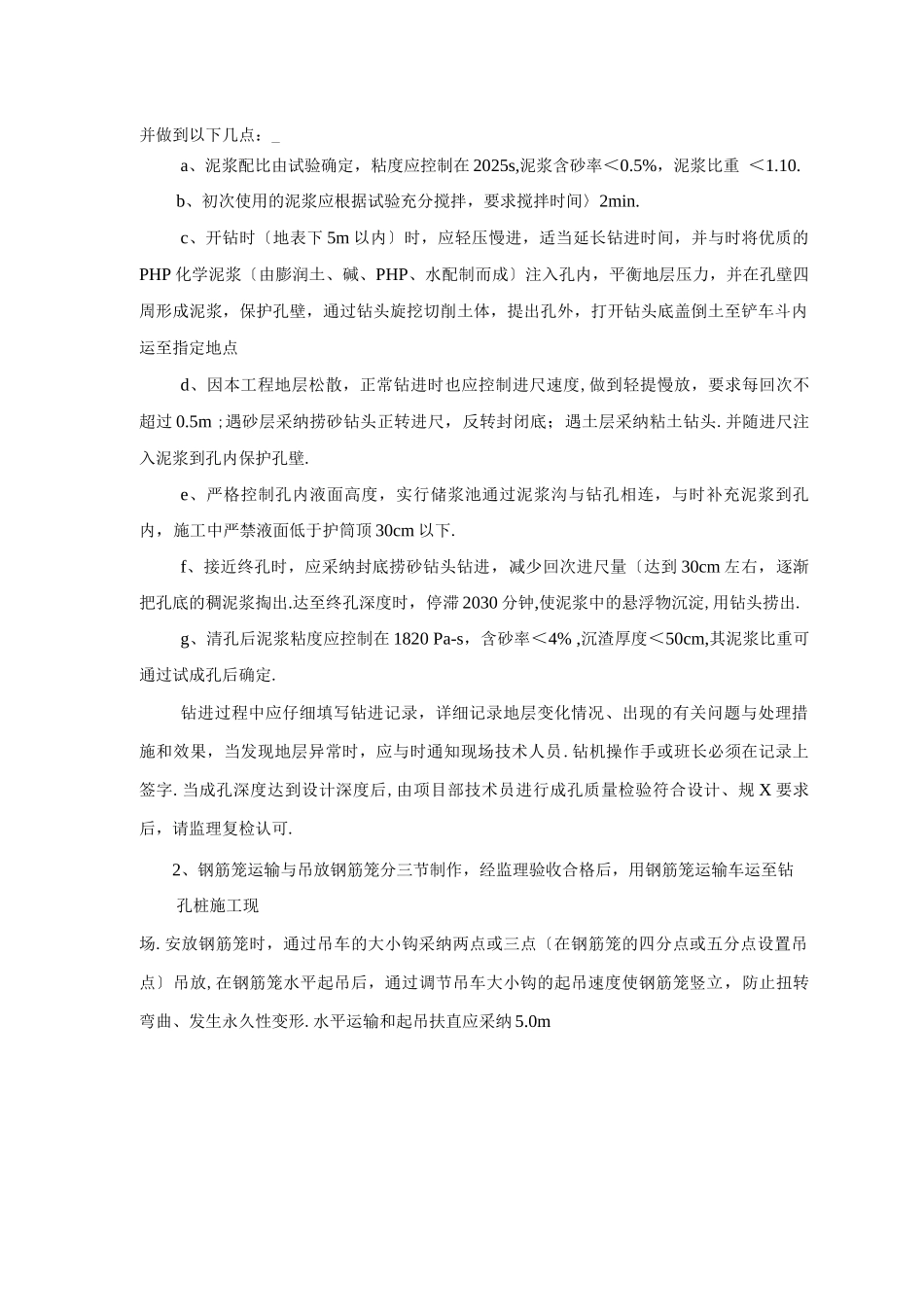

旋挖钻机施工工艺一、工程概况*****高速公路*****标段****特大桥全长 546.6m,中心桩号为 K120+568. 上部结构采纳 27 x 20m 装配式部分预应力砼连续箱梁，下部结构采纳柱式墩、柱式台、钻孔灌注桩.该桥的设计桩数共计为 116 根，桩径 M50cm,其中桥台桩 12 根,桩长 27m,桥墩桩 104 根,设计桩长 58m,均为摩擦桩.砼设计强度等级为 C25,水下灌注，砼坍落度为 18-20cm .该特大桥钻孔灌注桩采纳旋挖钻机成孔〔湿法〕与回转转机成孔.二、工程地质条件本标段位于长江三角洲淤积冲积平原区场区地势较低，地面高在 2.8〜4.0m 之间，地表水极为丰富，且地下水位较高，地下水水位埋深 1.4〜2.4m .地质勘探报告中钻孔桩长 X 围内的土层以亚砂土和粉细砂层为主，勘探深度内地下水与地表水经取样分析，对混凝土不具有侵蚀性.三、施工方法的确定根据现场地质条件,本工程部分钻孔灌注桩采纳旋挖钻机成孔.在施工中采纳化学泥浆护壁工艺，确保成孔质量,充分提高效率，又可保证不产生大量泥浆，做到施工场地干净、文明.四、施工前期准备1、技术准备工程开工前，由项目总工组织全体施工人员进行技术交底工作针对关键工序、主要技术要求、质量标准、质量目标提出具体要求，并对重要岗位人员进行岗前安全培训.2、施工保障① 、开工前做好设备进场、安装、调试等准备工作② 、开钻前应复核每根桩的坐标复核无误后方可进行测量放线工作.③ 、按本标段总体平面布置提前做好供水、供电、施工便道、临时设施与材料堆场等的布置安排〔详见平面布置图〕④、本工程用水量约 10m3/h;施工和照明用电满足 1KW.五、施工工艺与控制方法施工前应进行试成孔，其目的是调整各项施工技术参数，检验旋挖成孔工艺的可行性和可靠性,试成孔按孔径 1.5m，孔深〉50m 并连续监测，与时准确记录.1、成孔① 测量放线测量放线工作由项目部测量人员完成技术人员应根据桩基布置情况导引测量控制点，以备校核桩位之用，该控制点应设保护标志,完毕后监理工程师检验后方可进行下一工序的施工.桩位测放后，先用 6 8 钢筋作四角护桩标志，经复测后，据此埋设护筒，并把四角控制桩引到护筒上并用十字线标明钻孔的中心，钻机据此对正孔位.② 护筒埋设为了保持孔壁稳定，防止钻孔坍塌，必须埋设孔护筒.采纳直径 2.2m 壁厚 8mm 的钢护筒，长度应 ＞ 2.2m,护筒应高出桩顶与地面 0. 5m.护筒埋设时，其中心线与桩位中心线的允许偏差不大于 50mm，并应保证护筒垂直.护筒...
