无粘结预应力施工方案

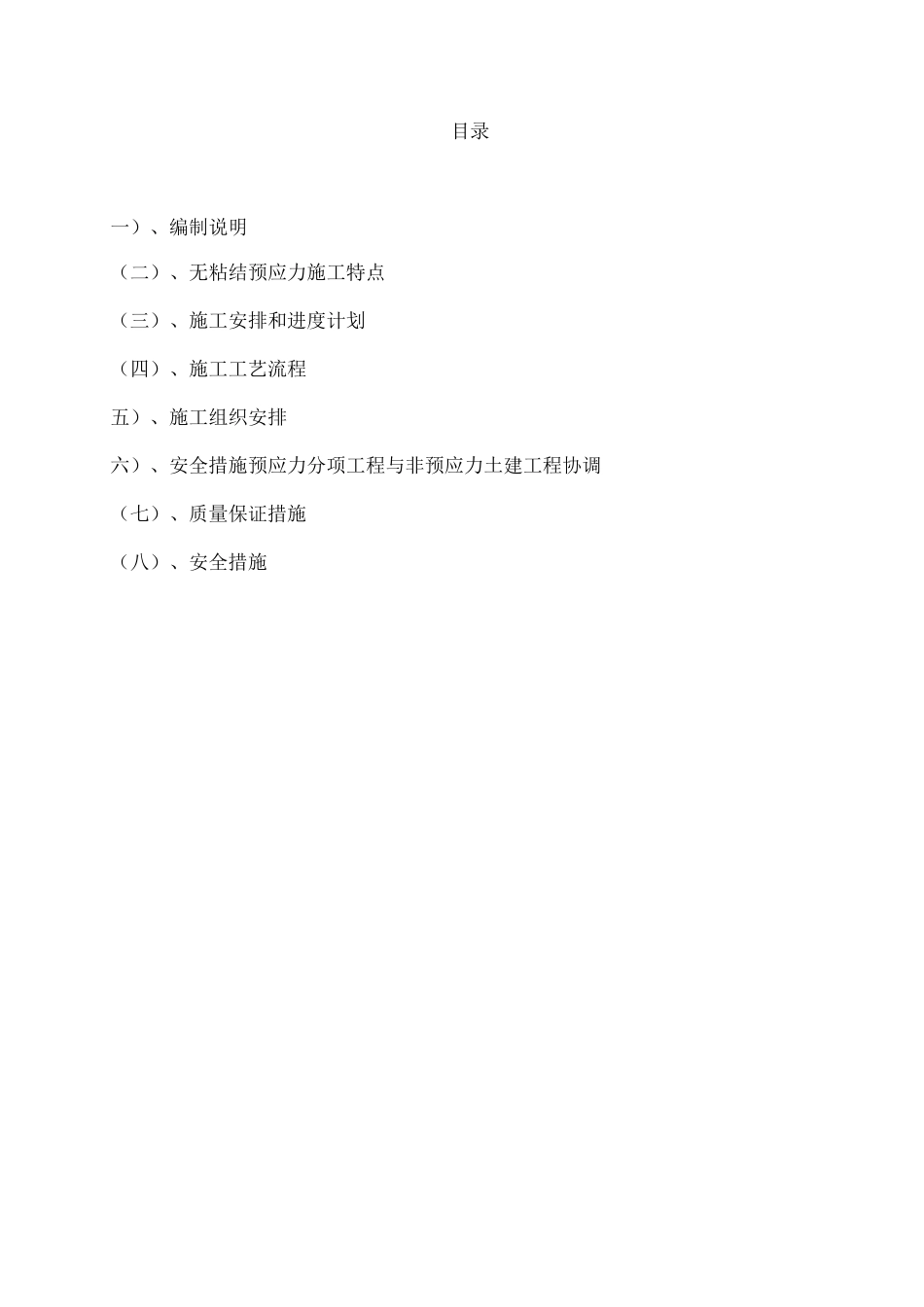

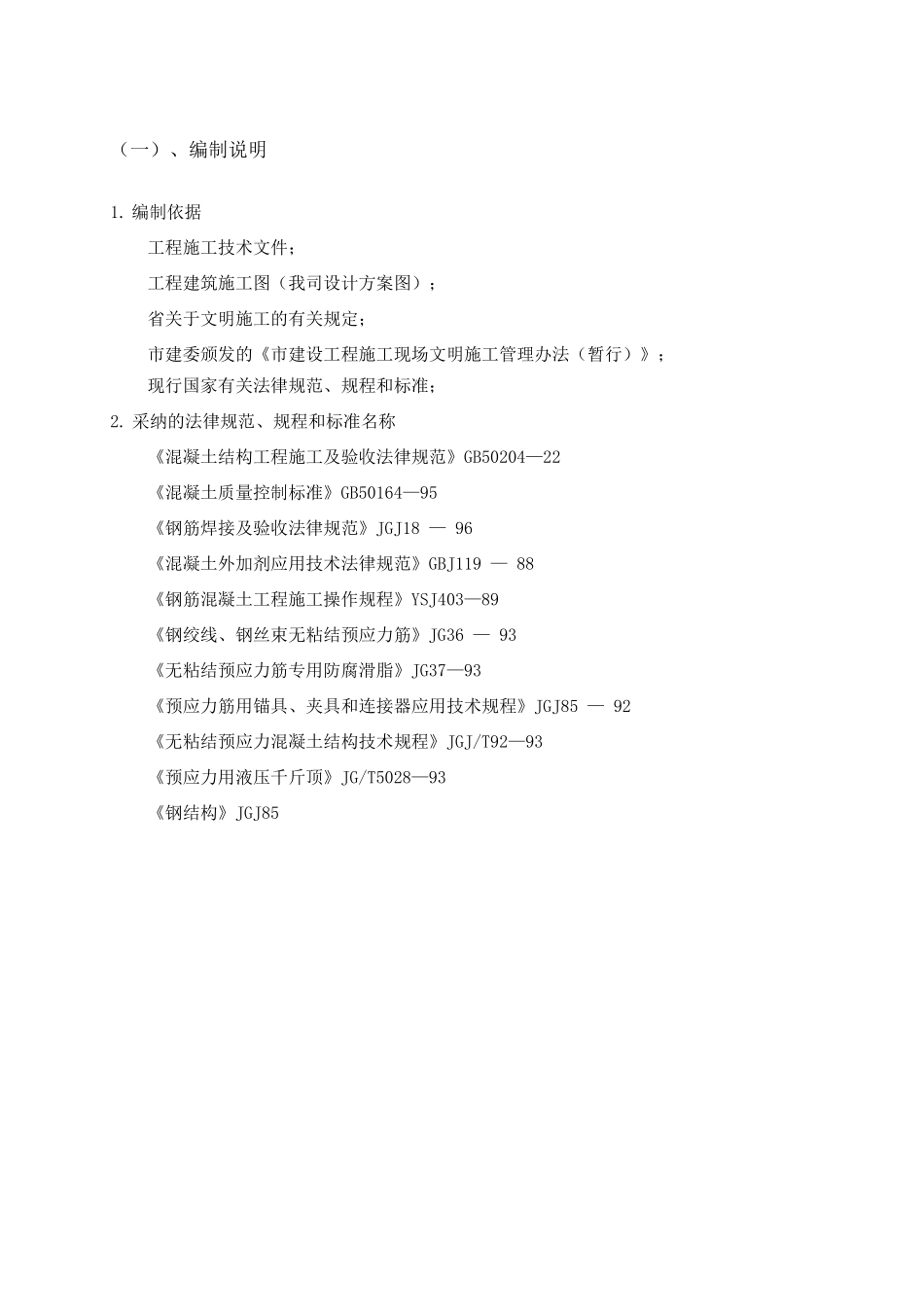

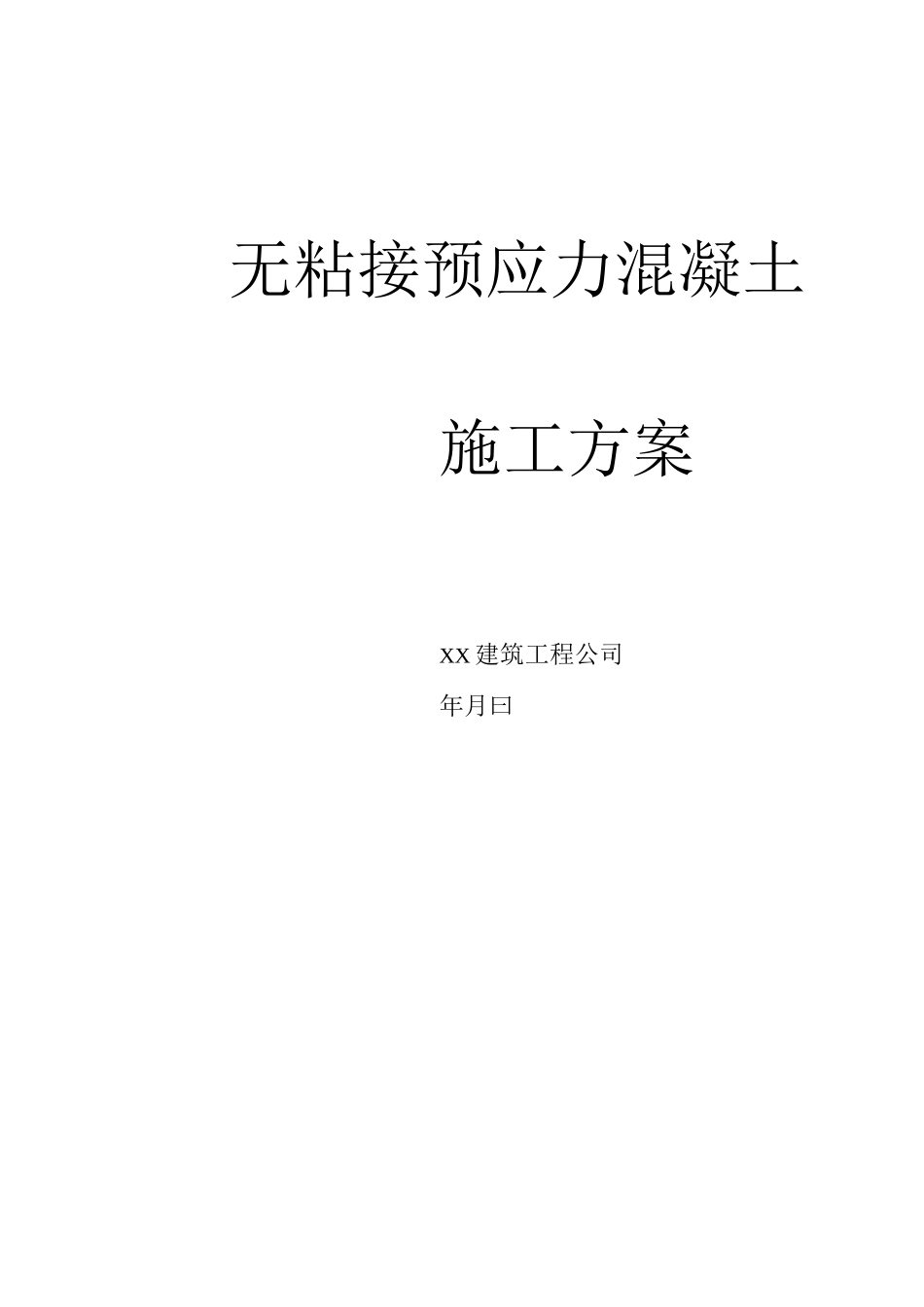

无粘接预应力混凝土施工方案XX 建筑工程公司年月曰目录一）、编制说明 （二）、无粘结预应力施工特点（三）、施工安排和进度计划（四）、施工工艺流程五）、施工组织安排六）、安全措施预应力分项工程与非预应力土建工程协调（七）、质量保证措施（八）、安全措施（一）、编制说明1. 编制依据工程施工技术文件；工程建筑施工图（我司设计方案图）；省关于文明施工的有关规定；市建委颁发的《市建设工程施工现场文明施工管理办法（暂行）》；现行国家有关法律规范、规程和标准；2. 采纳的法律规范、规程和标准名称《混凝土结构工程施工及验收法律规范》GB50204—22《混凝土质量控制标准》GB50164—95《钢筋焊接及验收法律规范》JGJ18 — 96《混凝土外加剂应用技术法律规范》GBJ119 — 88《钢筋混凝土工程施工操作规程》YSJ403—89《钢绞线、钢丝束无粘结预应力筋》JG36 — 93《无粘结预应力筋专用防腐滑脂》JG37—93《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85 — 92《无粘结预应力混凝土结构技术规程》JGJ/T92—93《预应力用液压千斤顶》JG/T5028—93《钢结构》JGJ85(二)、无粘结预应力施工特点1. 本工程结构四层至屋面采纳无粘结预应力板，预应力板最大跨为 129 ，最小跨为 89 。预应力筋形采纳“抛物线布置”，预应力筋曲线及控制点矢高计算见设计图。2. 无粘结预应力筋采纳 1860Mpa^j15.24 低松弛钢绞线，预应力混凝土强度等级均为 C35,预应力钢绞线张拉控制应力为 6 con=0.75fptk=0.75 x 1860Mpa=1395Mpa,张拉力为 Ncon=6conxAp=1395Mpax 139. 98mm =195. 3KN,张拉时砼要达到设计强度的 80%以上，预应力钢绞线应符合《预应力混凝土钢绞线》标准。3. 本工程锚具采纳 I 类锚具，张拉端采纳夹片式锚具，固定端采纳挤压锚具，锚具采纳 BSM 锚固体系(构造如下图)。70 1212341-无粘结预应力筋 2-螺旋筋3-锚垫板 4-挤压锚固定端构造(BSMJ15-1)预应力筋用锚具应符合《预应力筋用锚具、夹具和连接器应用技术规程》规定。451-无粘结预应力筋 2-夹片3-锚环 4-承压板 5-螺旋筋（三）、施工安排和进度计划1. 预应力筋、锚具及配件均应提前分期运到施工场地现场，做到既不耽误工期又不致造成材料积压。2. 本无粘结预应力的施工进度控制服从土建总包的结构施工进度，无粘结预应力的铺放绑扎，参照土建总体施工方案分段流水。预应力板施工以层为组，并与同层的钢筋工程和水电工程同步穿插进行，应尽量不占...
