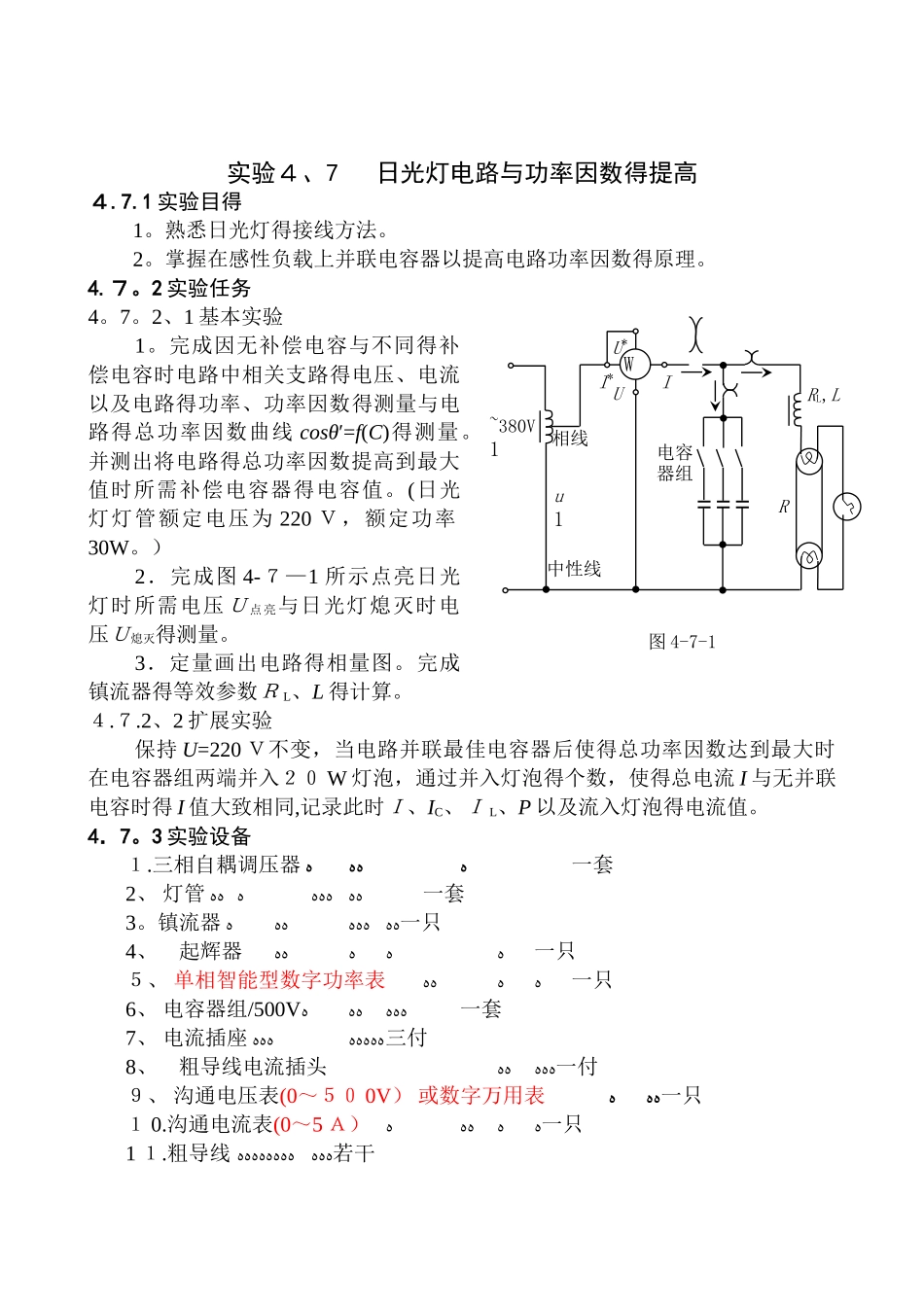

实验４、7 日光灯电路与功率因数得提高４.7.1 实验目得1。熟悉日光灯得接线方法。2。掌握在感性负载上并联电容器以提高电路功率因数得原理。4.７。2 实验任务4。7。2、1 基本实验1。完成因无补偿电容与不同得补偿电容时电路中相关支路得电压、电流以及电路得功率、功率因数得测量与电路得总功率因数曲线 cosθ′=f(C)得测量。并测出将电路得总功率因数提高到最大值时所需补偿电容器得电容值。(日光灯灯管额定电压为 220 Ｖ，额定功率30W。）2．完成图 4-７—1 所示点亮日光灯时所需电压Ｕ点亮与日光灯熄灭时电压Ｕ熄灭得测量。3．定量画出电路得相量图。完成镇流器得等效参数Ｒ L、L 得计算。４.７.2、2 扩展实验保持 U=220 Ｖ不变，当电路并联最佳电容器后使得总功率因数达到最大时在电容器组两端并入２０ W 灯泡，通过并入灯泡得个数，使得总电流 I 与无并联电容时得 I 值大致相同,记录此时Ｉ、IC、Ｉ L、P 以及流入灯泡得电流值。4．7。3 实验设备１.三相自耦调压器ﻩﻩﻩﻩ一套2、 灯管ﻩﻩﻩﻩﻩﻩﻩﻩ一套3。镇流器ﻩﻩﻩﻩﻩﻩﻩﻩ一只4、 起辉器ﻩﻩﻩﻩﻩ一只５、 单相智能型数字功率表ﻩﻩﻩﻩ一只6、 电容器组/500Vﻩﻩﻩﻩﻩﻩ一套 7、 电流插座ﻩﻩﻩﻩﻩﻩﻩﻩ三付 8、 粗导线电流插头ﻩﻩﻩﻩﻩ一付９、 沟通电压表(0～５０ 0V） 或数字万用表ﻩﻩﻩ一只１ 0.沟通电流表(0～5 Ａ）ﻩﻩﻩﻩﻩ一只1 １.粗导线ﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩ若干图 4-7-1 相线u1中性线RRL,L~380V1电容器组I* IU*UW4.７。4 实验原理1．日光灯电路组成日光灯电路主要有灯管、启辉器与镇流器组成。联接关系如图４-7-2 所示.2．日光灯工作原理接通电源后，启辉器内固定电极、可动电极间得氖气发生辉光放电,使可动电极得双金属片因受热膨胀而与固定电极接触，内壁涂有荧光粉得真空灯管里得灯丝预热并发射电子。启辉器接通后辉光放电停止，双金属片冷缩与固定电极断开,此时镇流器将感应出瞬时高电压加于灯管两端，使灯管内得惰性气体电离而引起弧光放电，产生大量紫外线,灯管内壁得荧光粉吸收紫外线后,辐射出可见光，发光后日光灯两端电压急剧下降,下降到一定值，如４ 0W 日光灯下降到 11 ０Ｖ左右开始稳定工作。启辉器因在 110 Ｖ电压下无法接通工作而断开。启辉器在电路启动过程中相当于一个点动开关.当日光灯正常工作后，可瞧成由日光灯管与镇流器串联得电路，电源电压按比例分配。镇流器对灯管起分压与限流作...
