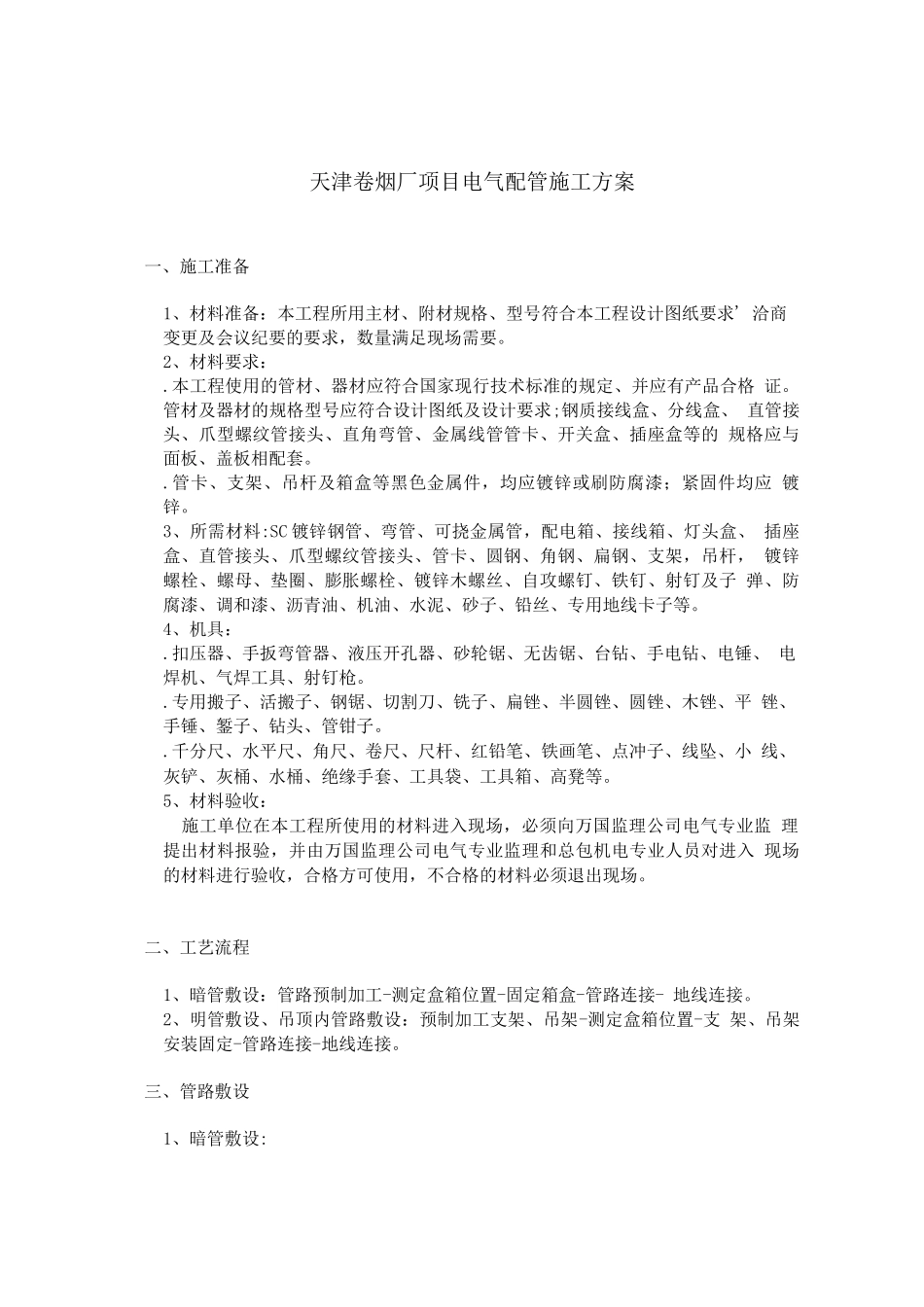

天津卷烟厂项目电气配管施工方案一、施工准备1、材料准备：本工程所用主材、附材规格、型号符合本工程设计图纸要求' 洽商变更及会议纪要的要求，数量满足现场需要。2、材料要求：.本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格 证。管材及器材的规格型号应符合设计图纸及设计要求;钢质接线盒、分线盒、 直管接头、爪型螺纹管接头、直角弯管、金属线管管卡、开关盒、插座盒等的 规格应与面板、盖板相配套。.管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应 镀锌。3、所需材料:SC 镀锌钢管、弯管、可挠金属管，配电箱、接线箱、灯头盒、 插座盒、直管接头、爪型螺纹管接头、管卡、圆钢、角钢、扁钢、支架，吊杆， 镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺钉、铁钉、射钉及子 弹、防腐漆、调和漆、沥青油、机油、水泥、砂子、铅丝、专用地线卡子等。4、机具：.扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、 电焊机、气焊工具、射钉枪。.专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平 锉、手锤、錾子、钻头、管钳子。.千分尺、水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小 线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。5、材料验收：施工单位在本工程所使用的材料进入现场，必须向万国监理公司电气专业监 理提出材料报验，并由万国监理公司电气专业监理和总包机电专业人员对进入 现场的材料进行验收，合格方可使用，不合格的材料必须退出现场。二、工艺流程1、暗管敷设：管路预制加工-测定盒箱位置-固定箱盒-管路连接- 地线连接。2、明管敷设、吊顶内管路敷设：预制加工支架、吊架-测定盒箱位置-支 架、吊架安装固定-管路连接-地线连接。三、管路敷设1、暗管敷设:、预制加工：a. 钢管煨弯：管径为 20mm 及以下时，用手板煨弯器。管径为 25mm 及其以上 时，使用液压煨弯器或使用定型弯钢管。b. 管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺 寸，放在钳内卡牢固进行切割。切割断处应平齐不歪斜，管刮锉光滑、 无毛刺，管内铁屑除净。c. 管子套丝：采纳电动套丝机。应注意及时浇冷却液，丝扣不乱不过长，消除 渣屑，丝扣洁净清楚。d. 盒、箱采纳成品件。、测定盒、箱位置：根据设计图纸要求确定盒、箱轴线位置，以土建弹出的 50 水平线为基准，挂 线找正，...
