明沟排水工程

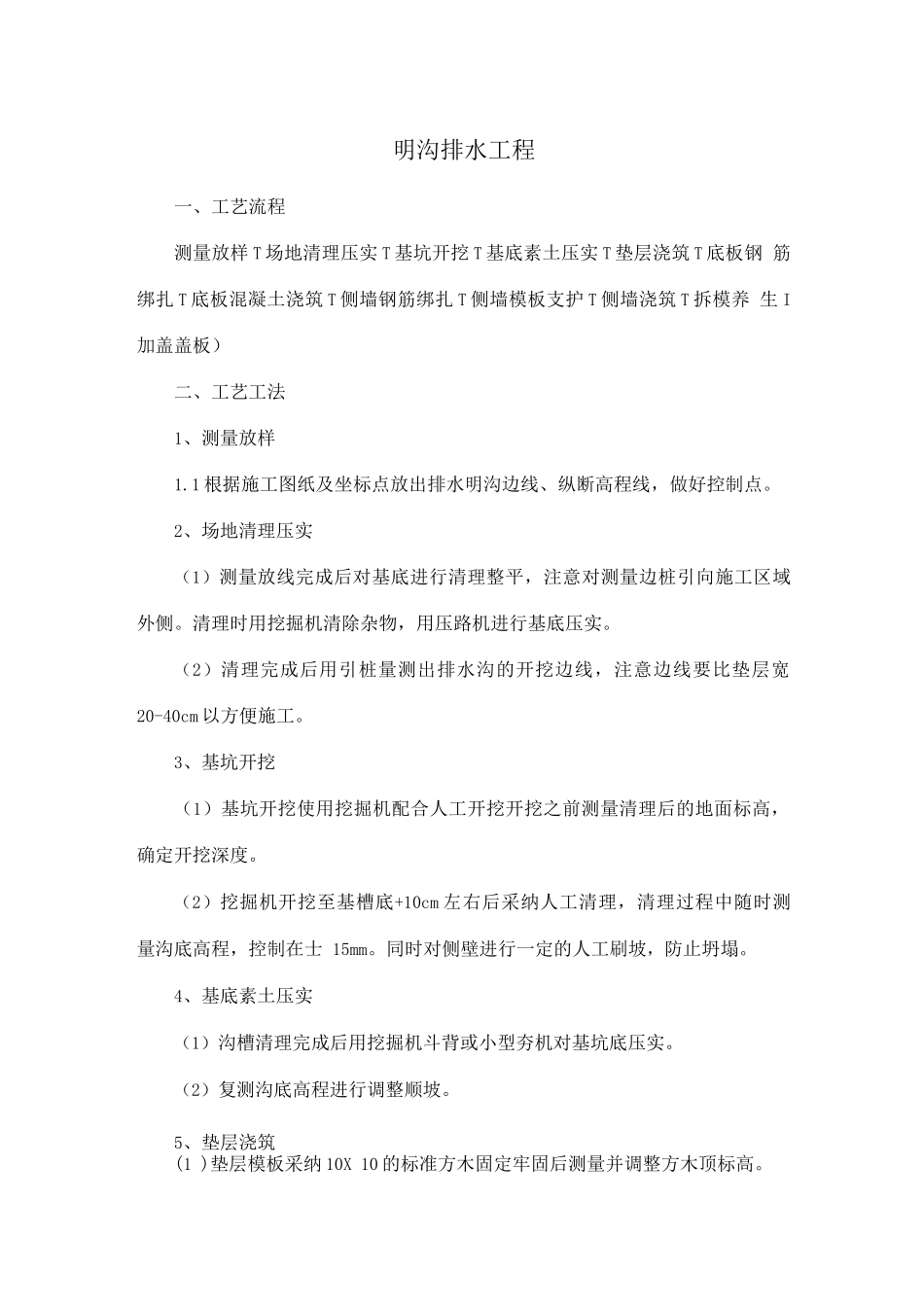

明沟排水工程一、工艺流程测量放样 T 场地清理压实 T 基坑开挖 T 基底素土压实 T 垫层浇筑 T 底板钢 筋绑扎 T 底板混凝土浇筑 T 侧墙钢筋绑扎 T 侧墙模板支护 T 侧墙浇筑 T 拆模养 生 I加盖盖板）二、工艺工法1、测量放样1.1 根据施工图纸及坐标点放出排水明沟边线、纵断高程线，做好控制点。2、场地清理压实（1）测量放线完成后对基底进行清理整平，注意对测量边桩引向施工区域 外侧。清理时用挖掘机清除杂物，用压路机进行基底压实。（2）清理完成后用引桩量测出排水沟的开挖边线，注意边线要比垫层宽 20-40cm 以方便施工。3、基坑开挖（1）基坑开挖使用挖掘机配合人工开挖开挖之前测量清理后的地面标高， 确定开挖深度。（2）挖掘机开挖至基槽底+10cm 左右后采纳人工清理，清理过程中随时测 量沟底高程，控制在士 15mm。同时对侧壁进行一定的人工刷坡，防止坍塌。4、基底素土压实（1）沟槽清理完成后用挖掘机斗背或小型夯机对基坑底压实。（2）复测沟底高程进行调整顺坡。5、垫层浇筑(1 )垫层模板采纳 10X 10 的标准方木固定牢固后测量并调整方木顶标高。(2) 垫层采纳 C15 素混凝土，混凝土用罐车运至现场进行浇筑。6、底板钢筋绑扎(1 )钢筋集中在进场桥钢筋加工场加工好后运至现场绑扎。(2)钢筋绑扎严格根据施工图纸进行，注意预埋侧壁钢筋。7、底板混凝土浇筑(1)混凝土浇筑前钢筋应检验合格。(2)混凝土配合比应符合设计强度要求。(3) 混凝土浇筑前在侧模上测量并标记出不同位置的流水面高程，弹墨线。(4)浇筑时以墨线的位置控制浇筑高度。(5)每浇筑一段用插入式振捣器进行振捣，并收面。8、侧墙钢筋绑扎及模板支护(1)侧墙模板采纳 15mm 厚竹胶板支设，模内用 20cm 的钢筋横向支撑，模 外采纳方木或钢管支顶。(2)模板支护完成后调整线形，检查是否牢固后进行明沟墙顶高程测量并 用墨线标记。(3 )支模时注意在有盖板段落的侧墙内侧支设 10 X 10cm 的凹槽。9、侧墙浇筑(1)浇筑前对模板内杂物进行清理洁净。(2)混凝土浇筑采纳分层浇筑，每层振捣密实。由于墙壁较薄，施工中采 用 30 型振捣棒，减少对模板线型的扰动。(3)侧墙内侧有 10X10 凹槽时，注意清理凹槽内多余混凝土。10、拆模养生(1 )混凝土强度达到 75%拆除模板。(2)拆模后清理沟槽内杂物并洒水养生三、施工控制要点1、排水明沟施工是保证基底压实后再进行开挖。2、高环路基排水明沟的纵坡较小，施工过程中严格控制质量评定标...
