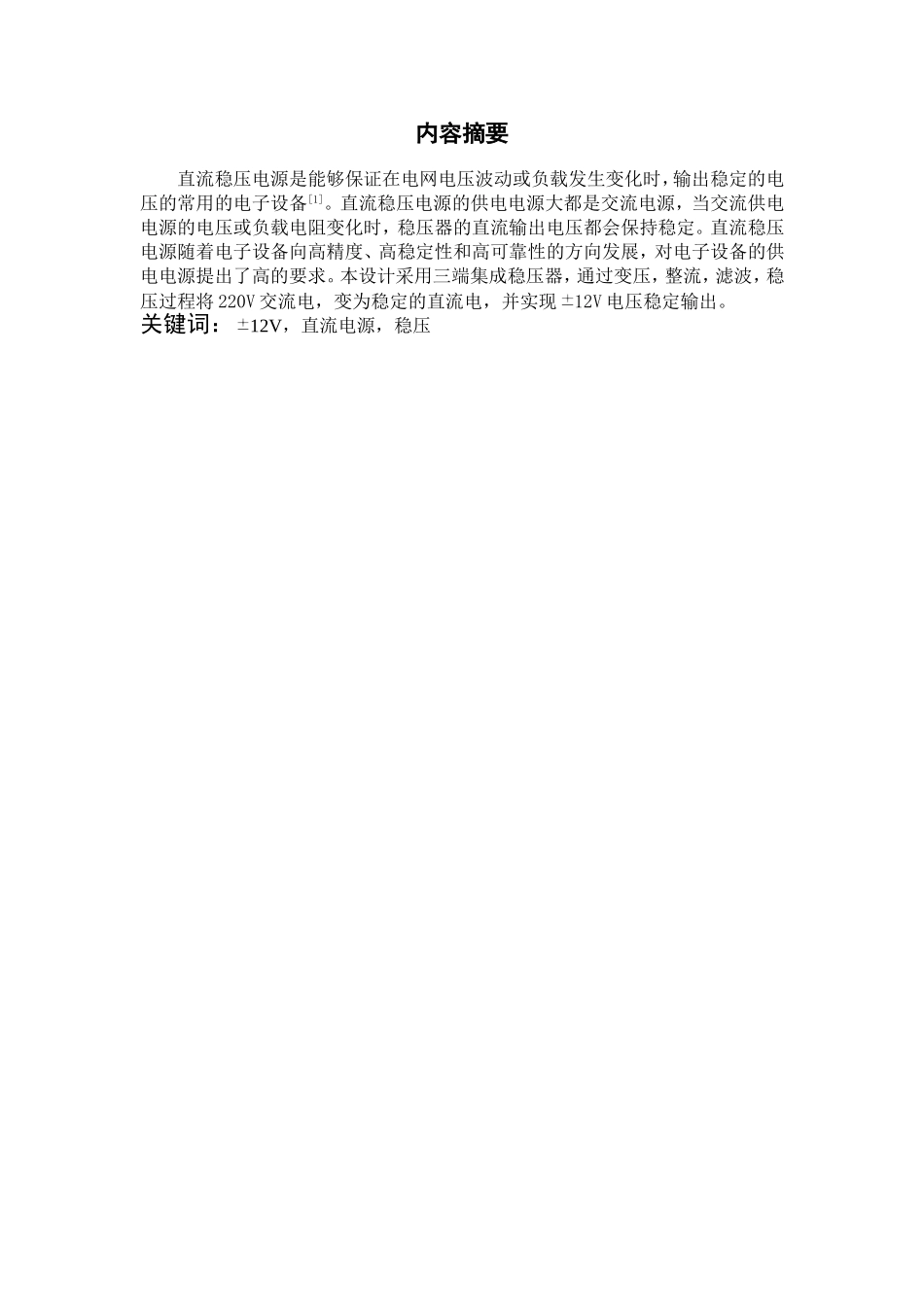

内容摘要直流稳压电源是能够保证在电网电压波动或负载发生变化时，输出稳定的电压的常用的电子设备[1]。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。本设计采用三端集成稳压器，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现12V电压稳定输出。关键词：12V，直流电源，稳压目录内容摘要............................................................................................................................I引言..........................................................................................................................3第1章直流稳压电源..................................................................................................42硬件电路....................................................................................................................52.1设计要求............................................................................................................52.2电路设计............................................................................................................52.1电源变压器........................................................................................................5第3章开发环境........................................................................................................11第4章总结................................................................................................................12参考文献......................................................................................................................13引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。当然这些电源电路的样式、复杂程度千差万别。超级计算机的电源电路本身就是一套复杂的电源系统。通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。袖珍计算器则是简单多的电池电源电路。由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。提供这种稳定的直流电能的电源就是直流稳压电源。直流稳压电源在电源技术中占有十分重要的地位。稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载直流稳压电源的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源等等[1]。根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源。线性稳压直流电源的特点是：输出电压比输入电压低；反应速度快，输出纹波较小；工作产生的噪声低；效率较低(现在经常看的LDO就是为了解决效率问题而出现的)；发热量大（尤其是大功率电源），间接地给系统增加热噪声。线性电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线形电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热等领域第1章...
