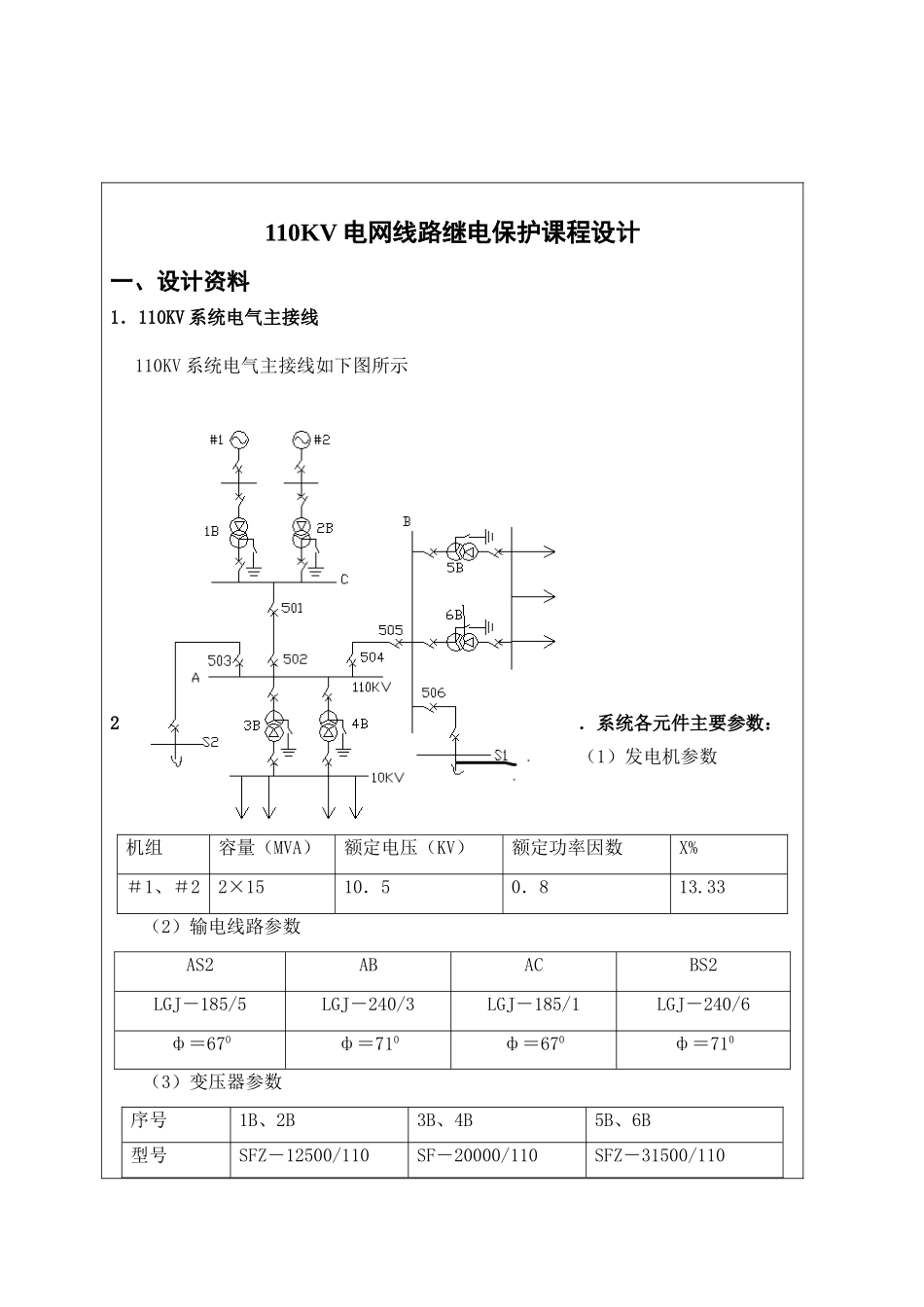

110KV电网线路继电保护课程设计一、设计资料1．110KV系统电气主接线110KV系统电气主接线如下图所示2．系统各元件主要参数：（1）发电机参数机组容量（MVA）额定电压（KV）额定功率因数X%＃1、＃22×1510．50．813.33（2）输电线路参数AS2ABACBS2LGJ－185/5LGJ－240/3LGJ－185/1LGJ－240/6ф＝670ф＝710ф＝670ф＝710（3）变压器参数序号1B、2B3B、4B5B、6B型号SFZ－12500/110SF－20000/110SFZ－31500/110接线组别Y0/△－11Y0/△－11Y0/△－11短路电压10.2%10.41%10.4%变比110±8×1.5%110±2×2.5%110±8×2.5%（4）CT、PT变比AB线AC线AS2线BS1线CT变比600/5150/5600/5600/5PT变比110000/100110000/100110000/100110000/100变压器绝缘采用分段绝缘。中性点不允许过电压，经动稳定计算，110KV线路切除故障时间<0.5秒可满足系统稳定要求。二、设计内容1.CA线路保护设计2.、AC、AB线路保护设计3.BA、线路保护设计三、设计任务1.系统运行方式和变压器中性点接地的选择2.故障点的选择及正、负、零序网络的制定3.短路电流计算4．线路保护方式的选择、配置与整定计算（选屏）*5．主变及线路微机保护的实现方案6．线路自动综合重合闸7．保护的综合评价*8、110KV系统线路保护配置图，主变保护交、直流回路图参考资料:[1]韩笑.电气工程专业毕业设计指南继电保护分册[M].北京:中国水利电力出版社，2003[1]何仰赞，温增银.电力系统分析上、下册[M].武汉:华中科技大学出版社，2002[2]贺家李，宋从矩.电力系统继电保护原理[M].北京:中国电力出版社，1994[3]尹项根，曾克娥.电力系统继电保护原理与应用上册[M].武汉:华中科技大学出版社，2001[4]陈德树.计算机继电保护原理与技术[M].北京:中国水利出版社,1992[5]孙国凯，霍利民.电力系统继电保护原理[M].北京:中国水利出版社，2002[6]有关国家标准、设计规程与规范、图纸二、设计内容1.CA线路保护设计2.、AC、AB线路保护设计3.BA、线路保护设计三、设计任务1.系统运行方式和变压器中性点接地的选择2.故障点的选择及正、负、零序网络的制定3.短路电流计算4．线路保护方式的选择、配置与整定计算（选屏）*5．主变及线路微机保护的实现方案6．线路自动综合重合闸7．保护的综合评价*8、110KV系统线路保护配置图，主变保护交、直流回路图随着电力系统的飞速发展，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。电力系统的运行中最常见也是最危险的故障是发生各种形式的各种短路。发生短路时可能会产生以下后果：(1)电力系统电压大幅度下降，广大用户负荷的正常工作遭到破坏。(2)故障处有很大的短路电流，产生的电弧会烧坏电气设备。(3)电气设备中流过强大的电流产生的发热和电动力，使设备的寿命减少，甚至遭到破坏。(4)破坏发电机的并列运行的稳定性，引起电力系统震荡甚至使整个系统失去稳定而解列瓦解。因此在电力系统中要求采取各种措施消除或减少发生事故的可能性，一旦发生故障，必须迅速而有选择性的切除故障，且切除故障的时间常常要求在很短的时间内（十分之几或百分之几秒）。实践证明只有在每个元件上装设保护装置才有可能完成这个要求，而这种装置在目前使用的大多数是由单个继电器或继电器及其附属设备的组合构成的，因此称为继电保护装置，它能够反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发生告警信号。继电保护的任务就是在系统运行过程中发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，从而减少故障和不正常现象所造成的停电范围和电气设备的损坏程度，保证电力系统安全稳定的运行。本次的课程设计是针对电力系统110KV电网（环网）线路继电保护的设计，涉及的内容比较广泛，几乎综合了大学期间本专业所学的所有相关课程，既然是继电保护，就必然涉及到了强电与弱电的相互配合，故也串行了电子、通信、自动化等相关专业的知识...
