机械制造技术基础1

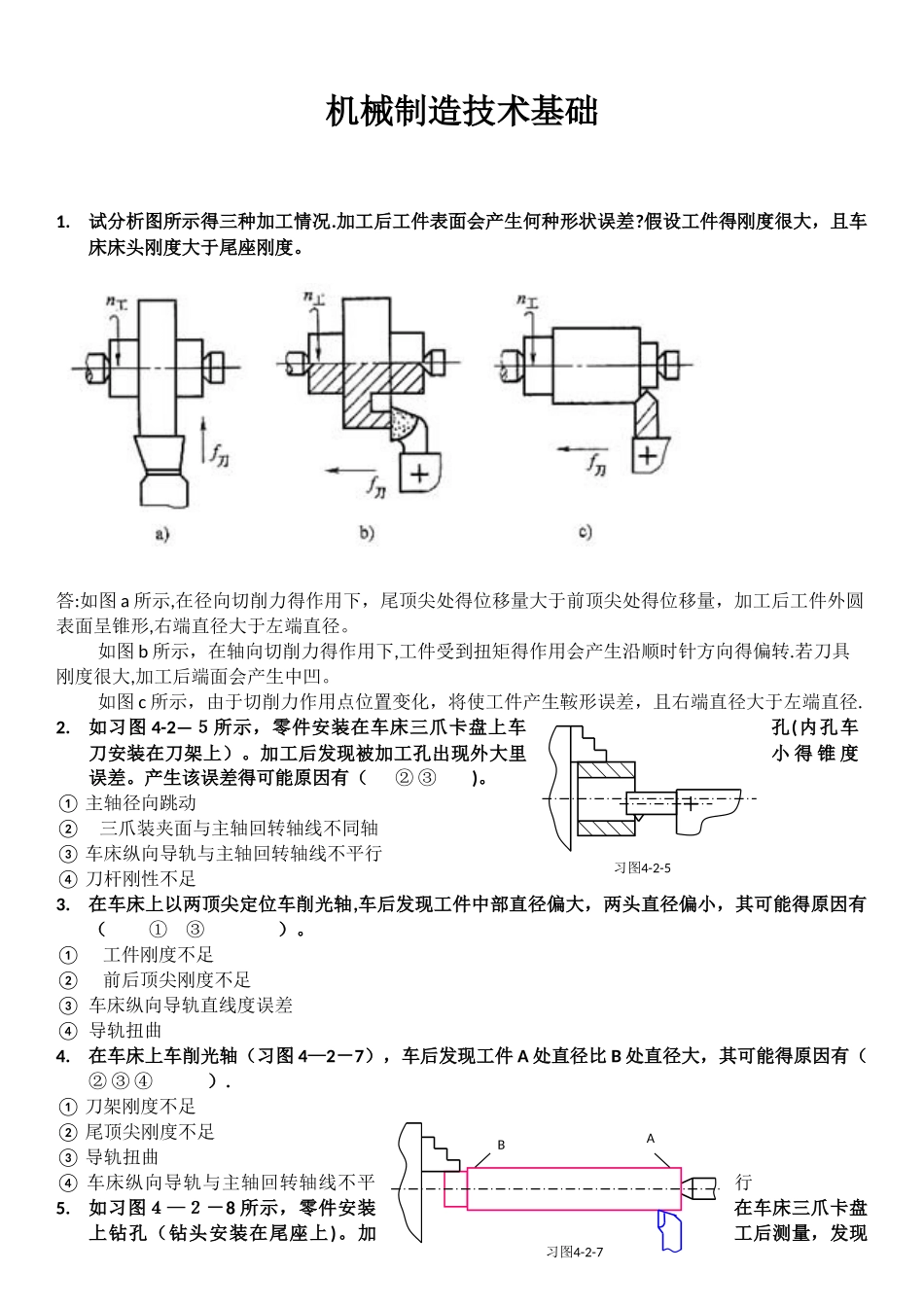

试分析图所示得三种加工情况
加工后工件表面会产生何种形状误差
假设工件得刚度很大，且车床床头刚度大于尾座刚度
答:如图 a 所示,在径向切削力得作用下，尾顶尖处得位移量大于前顶尖处得位移量，加工后工件外圆表面呈锥形,右端直径大于左端直径
如图 b 所示，在轴向切削力得作用下,工件受到扭矩得作用会产生沿顺时针方向得偏转
若刀具刚度很大,加工后端面会产生中凹
如图 c 所示，由于切削力作用点位置变化，将使工件产生鞍形误差，且右端直径大于左端直径
如习图 4-2—５所示，零件安装在车床三爪卡盘上车孔(内孔车刀安装在刀架上）
加工后发现被加工孔出现外大里小 得 锥 度误差
产生该误差得可能原因有（ ② ③ )
① 主轴径向跳动 ② 三爪装夹面与主轴回转轴线不同轴 ③ 车床纵向导轨与主轴回转轴线不平行 ④ 刀杆刚性不足3
在车床上以两顶尖定位车削光轴,车后发现工件中部直径偏大，两头直径偏小，其可能得原因有（ ① ③ ）
① 工件刚度不足 ② 前后顶尖刚度不足 ③ 车床纵向导轨直线度误差 ④ 导轨扭曲4
在车床上车削光轴（习图 4—2－7），车后发现工件 A 处直径比 B 处直径大，其可能得原因有（ ② ③ ④ ）
① 刀架刚度不足 ② 尾顶尖刚度不足 ③ 导轨扭曲 ④ 车床纵向导轨与主轴回转轴线不平行5

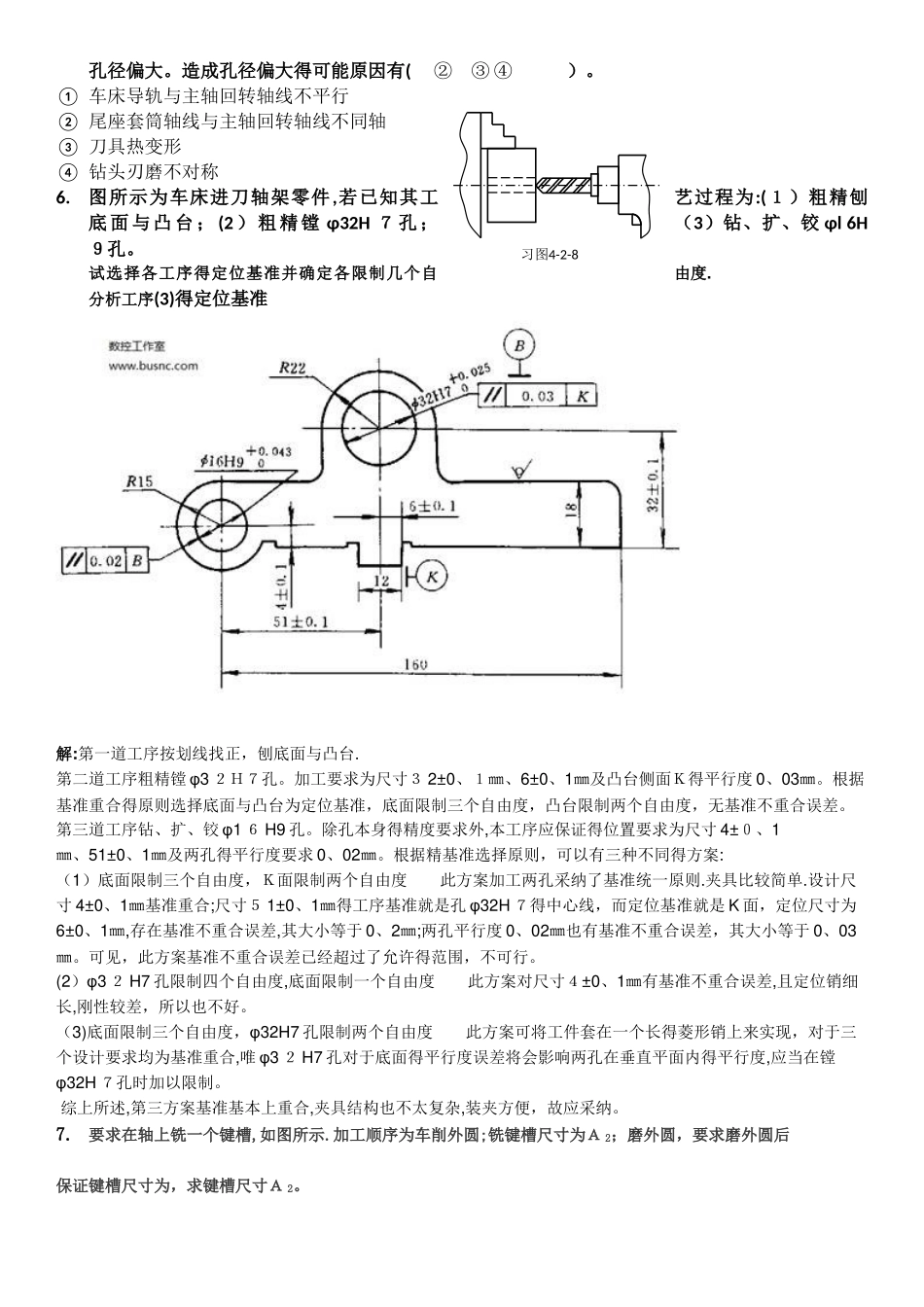

如习图４—２－8 所示，零件安装在车床三爪卡盘上钻孔（钻头安装在尾座上)
加工后测量，发现习图4-2-5BA习图4-2-7孔径偏大
造成孔径偏大得可能原因有( ② ③ ④ ）
① 车床导轨与主轴回转轴线不平行 ② 尾座套筒轴线与主轴回转轴线不同轴 ③ 刀具热变形 ④ 钻头刃磨不对称6

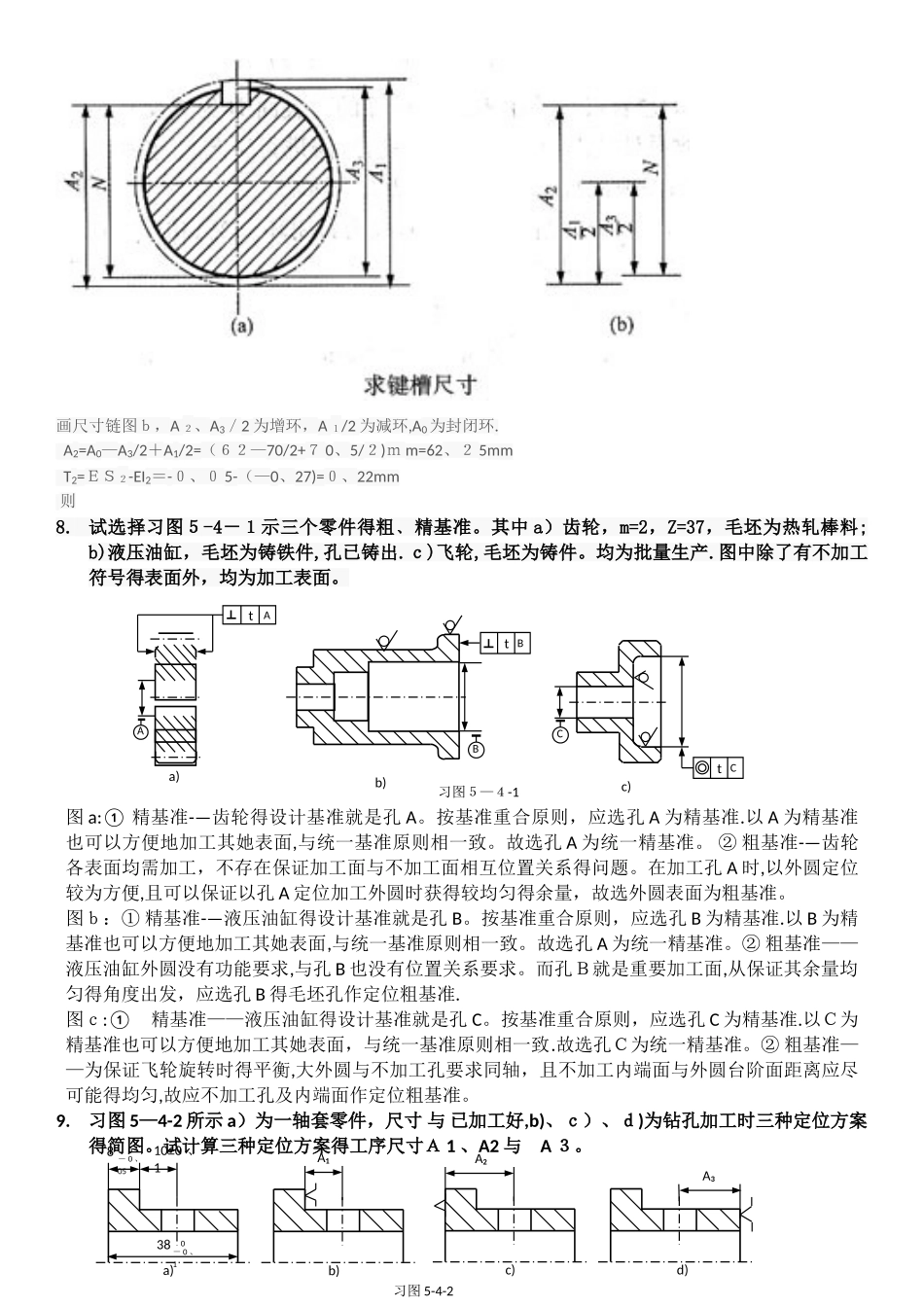

图所示为车床进刀轴架零件,若已知其工艺过程为:(１）粗精刨底 面 与 凸 台 ； (2 ） 粗 精 镗 φ32H ７ 孔 ；（3）钻、扩、铰 φl 6H９孔
试选择各工序得定
