机电安装施工方案

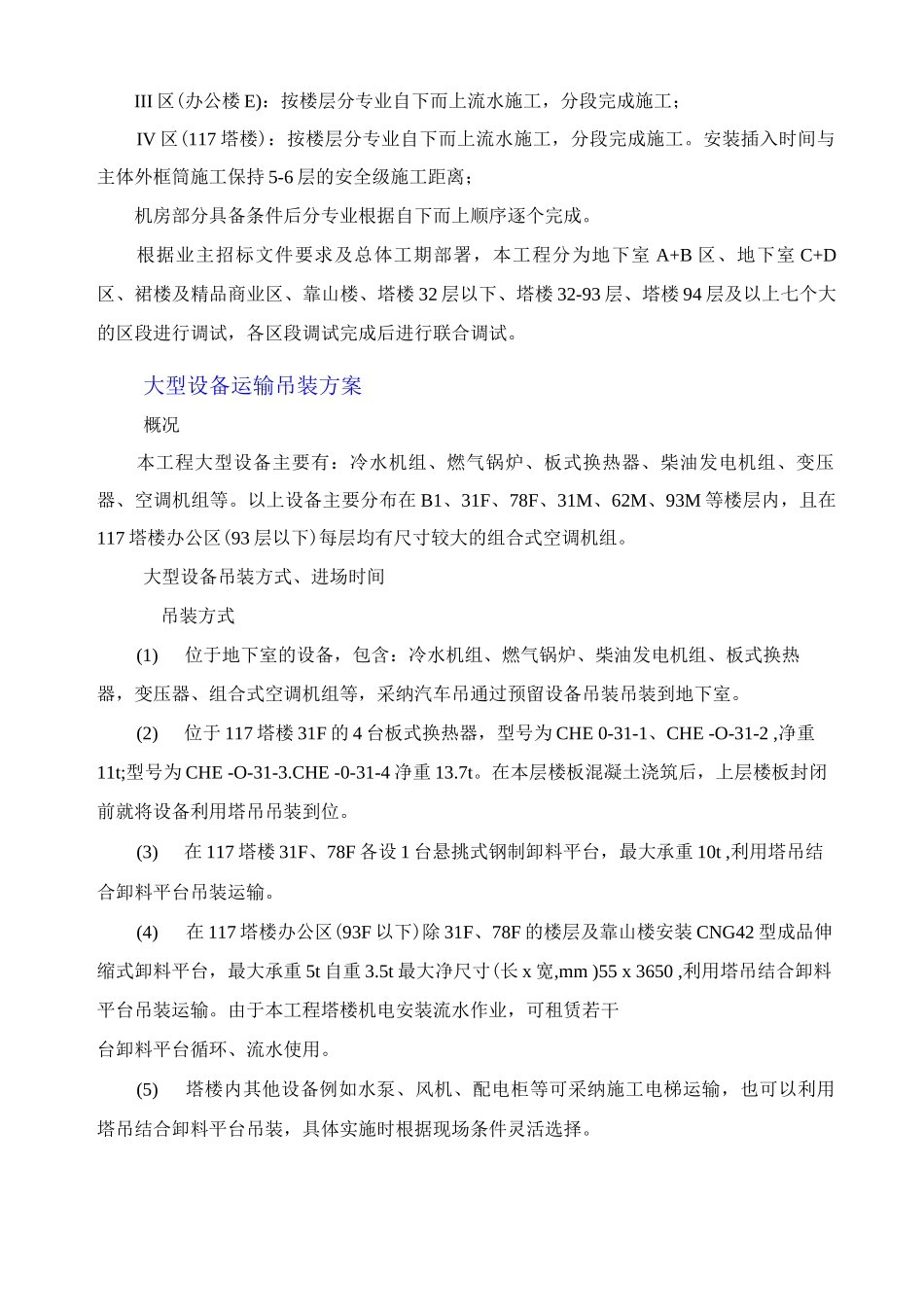

机电安装施工方案机电施工总体部署施工总体思路根据本机电工程的特点，将整个机电工程划分为地下室、裙楼、塔楼、靠山楼四个施工区域，各施工区域根据各自特点分成若干个施工区段组织施工。各施工区域基本平行施工，相互协调配合，区域内部各专业、各工序以施工区段和建筑楼层（或者施工流水段）为界逐层形成流水作业。根据提前使用区域及塔楼功能分区的特点，将调试工作划分为地下室 A+B 区、地下室C+D 区、裙楼及精品商业区、靠山楼、塔楼 32 层以下、塔楼 32-93 层、塔楼 94 层及以上七个部分进行。施工区域及施工流水段的具体划分（1）施工区域的划分由于本机电工程地下室、裙楼、117 塔楼、靠山楼的使用功能各不相同，机电系统相对独立，为便于施工，将机电工程一共划分为四个施工区域进行施工管理，即地下室、裙楼、117 塔楼、办公楼 E 四个施工区域。机电工程施工总分区图（2）施工区段的划分考虑各施工区域施工作业面大，为方便施工组织，将地下室划分为 A+B 和 C+D 两个施工区段，裙楼划分为 2 个施工区段，塔楼根据设备层划分为 8 个施工区段，办公楼 E 根据设备层位置划分为 3 个施工区段。（3）总体施工部署管线综合排布图纸完成后，根据以上所分施工区域，根据各区域平行施工、相互协调配合的原则，区域内部各专业、各工序按分段流水及分区流水施工完成各区域工作内容。具体部署如下：I 区（地下室）：C+D 区先对 B2 层及 B1M 层同时进行安装，后对 B1 层及 B3 层同时进行安装；A+B 区先对 B2 层及 B3 层同时进行安装，后对 B1 层及 B1M 层同时进行安装；II 区（裙楼）：R1 区及 R2 区两个分区同时自北向南按分段进行流水施工，并根据自下而上的顺序逐层施工;III 区(办公楼 E)：按楼层分专业自下而上流水施工，分段完成施工；IV 区(117 塔楼)：按楼层分专业自下而上流水施工，分段完成施工。安装插入时间与主体外框筒施工保持 5-6 层的安全级施工距离；机房部分具备条件后分专业根据自下而上顺序逐个完成。根据业主招标文件要求及总体工期部署，本工程分为地下室 A+B 区、地下室 C+D区、裙楼及精品商业区、靠山楼、塔楼 32 层以下、塔楼 32-93 层、塔楼 94 层及以上七个大的区段进行调试，各区段调试完成后进行联合调试。大型设备运输吊装方案概况本工程大型设备主要有：冷水机组、燃气锅炉、板式换热器、柴油发电机组、变压器、空调机组等。以上设备主要分布在 B1...
