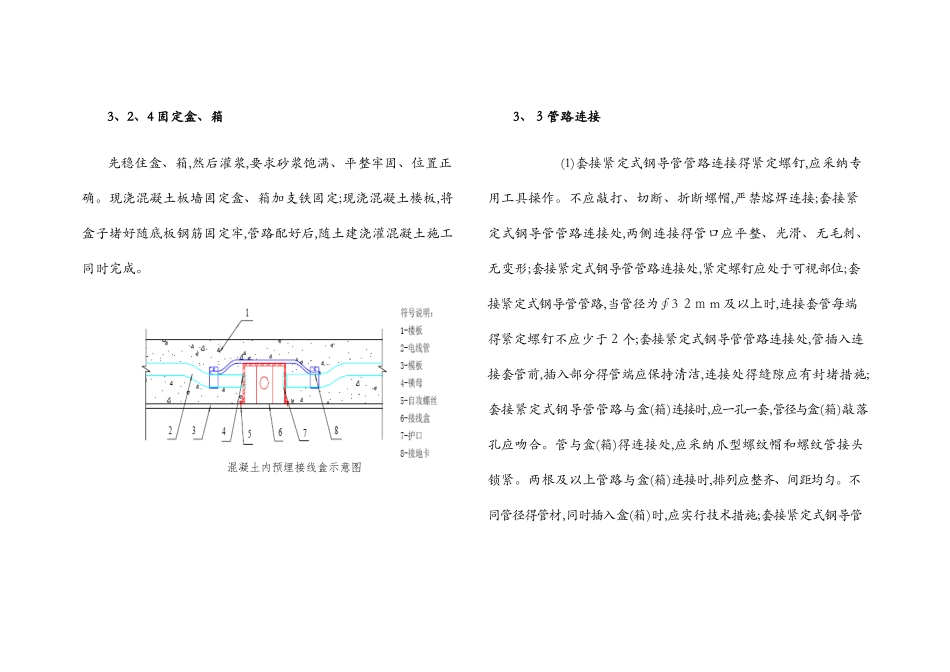

机电安装预留预埋施工方案1、机电安装工程概况根据招标文件及相关图纸要求,总承包商须负责孔洞与套管、套筒之间得封堵工作;负责所安装管道得线管及其配件得预埋工作;地下室防雷保护及接地系统施工。2、机电安装预留预埋施工方案预埋件、预留孔洞就就是本工程中不可缺少得重要部分。其留置位置得准确性将直接影响到后续施工和工程得施工和质量,在施工中应该分阶段实行措施保证预埋件、预留孔洞不漏设、不错设,位置、数量、尺寸大小符合设计要求。(1)工艺流程预埋、预留工艺流程图:(2)图纸会审对土建结构设计图与下道工序相关得安装图纸进行对比审核,对图纸中反映得预埋件、预留孔洞作详细得会审,确定预留埋件、预留孔洞得位置、大小、规格、数量、材质等就就是否相互吻合,编制预埋件、预留孔埋设计划。发现预埋件不吻合时,及时向监理及设计院以书面形式进行汇报,经设计院得变更设计或监理正式批复书后,将预埋件、预留孔洞绘制成图,由专人负责技术指导、检查,作好技术交底工作。(3)测量放线根据设计要求,分段对预埋件、预留孔洞进行测量放线,测量放线执行测量“三级”复核制。对板得预埋件、预留孔洞在基础垫层、模板上用红油漆标出预埋件、预留孔洞得位置或预留孔洞形状、大小。3、电气工程预留预埋3、1 暗管敷设暗管敷设得基本要求为:穿越人防及非人防区域得电线管路、管口、管子连接处应作密封处理;电线管路应沿最近得路线敷设并尽量减少弯曲,埋入墙或混凝土内得管子,离表面得净距离不应小于 15mm;埋入地下得电线管路不宜穿过设备基础。3、２预制加工3、２、1 钢管煨弯管径为 20mm 及以下时,用手扳煨弯器。管径为 2 ５ mm 及其以上时,使用液压煨弯器。3、2、２管子切断用钢锯、割管器、砂轮锯进行切管,将需要切断得管子量好尺寸,放在钳口内卡牢固进行切割。3、2、3 测定盒、箱位置根据设计要求确定盒、箱轴线位置,以土建弹出得水平线为基准,挂线找正,标出盒、箱实际尺寸位置。混凝土内预埋接线盒示意图3、2、4 固定盒、箱先稳住盒、箱,然后灌浆,要求砂浆饱满、平整牢固、位置正确。现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板,将盒子堵好随底板钢筋固定牢,管路配好后,随土建浇灌混凝土施工同时完成。3、３管路连接 (1)套接紧定式钢导管管路连接得紧定螺钉,应采纳专用工具操作。不应敲打、切断、折断螺帽,严禁熔焊连接;套接紧定式钢导管管路连接处,两侧连接得管口应平整、光滑、无毛刺、无变形;套接紧定式钢导管管路连接处,紧...
