杭电单片机实验报告六

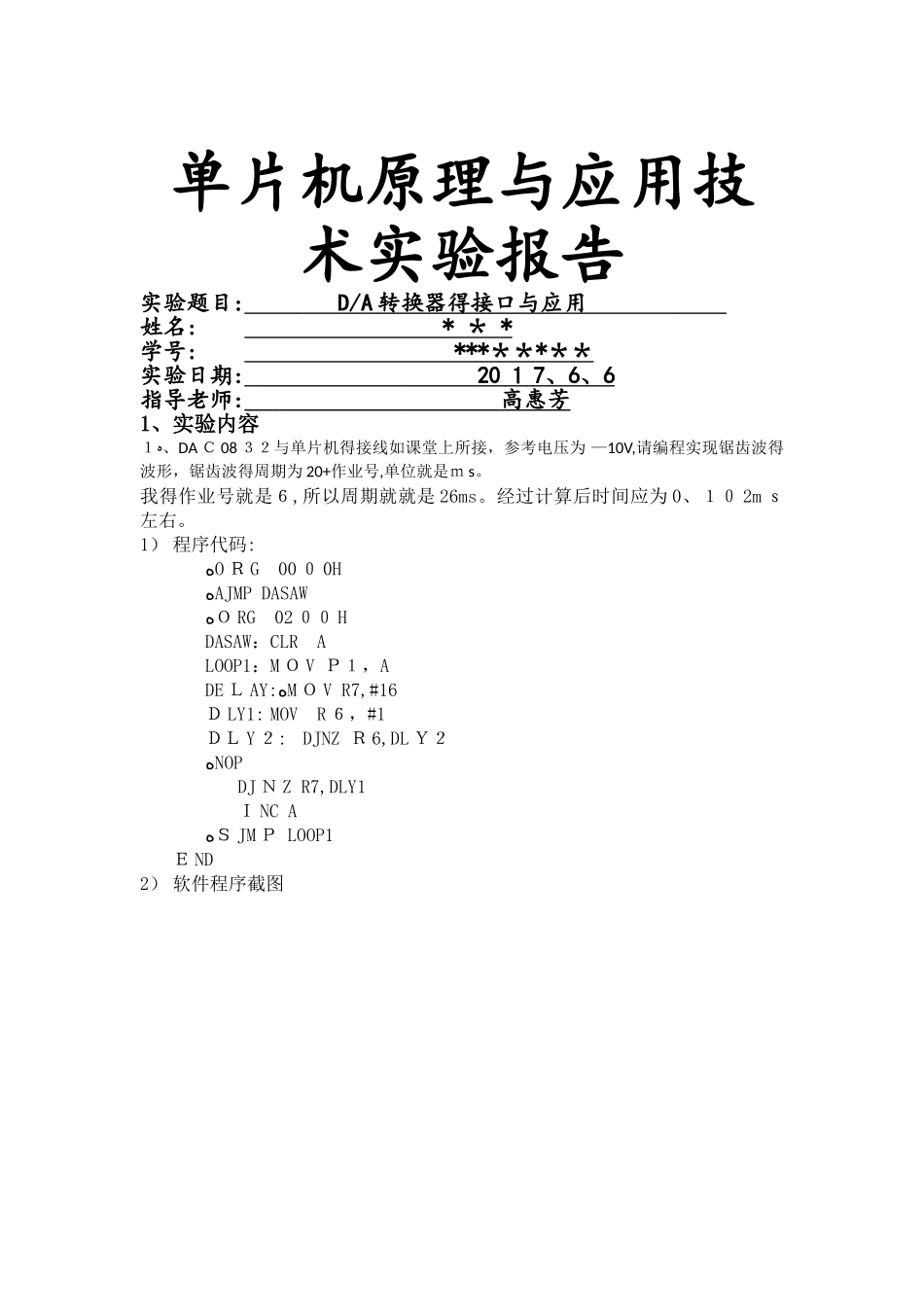

杭电单片机实验报告六_第1页
1/6
杭电单片机实验报告六_第2页
2/6

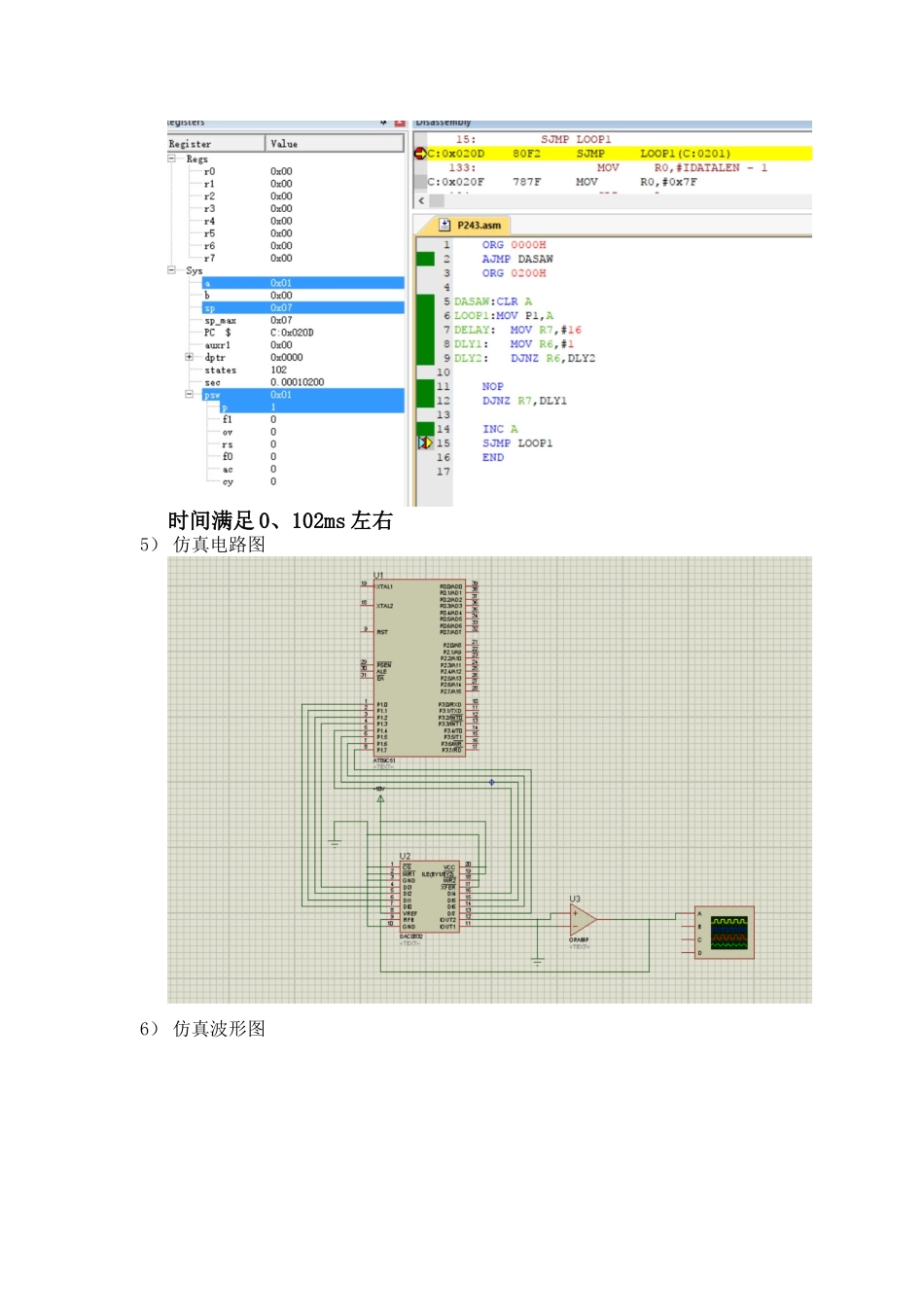

杭电单片机实验报告六_第3页
3/6
单片机原理与应用技术实验报告实验题目: D/A 转换器得接口与应用 姓名: * * * 学号: *** ** * ** 实验日期: 20 1 7 、 6 、 6 指导老师: 高惠芳 1、实验内容ﻩ1、DA C 08 32与单片机得接线如课堂上所接,参考电压为 —10V,请编程实现锯齿波得波形,锯齿波得周期为 20+作业号,单位就是m s。我得作业号就是6,所以周期就就是 26ms。经过计算后时间应为 0、10 2m s左右。1) 程序代码:ﻩO R G 00 0 0HﻩAJMP DASAWﻩO RG 02 00 HDASAW:CLR ALOOP1:M O V P1,ADE L AY:ﻩM O V R7,#16D LY1: MOV R 6,#1DL Y 2:DJNZ R 6,DL Y2ﻩNOPDJ N Z R7,DLY1I NC AﻩS JM P LOOP1E ND2) 软件程序截图3) 编译通过截图4) 调试截图时间满足 0、102ms 左右5) 仿真电路图6) 仿真波形图2、DAC0832 与单片机得接线如课堂上所接,参考电压为 —10 V,请编程实现三角波得波形,三角波得周期为 20+作业号,单位就是m s。我得作业号就是6,所以周期就就是 26 m s。经过计算后时间应为0、1 0 2ms左右。1) 程序代码:OR G 00 00HﻩAJM P D A SAWOR G 0 2 00 HD A S A W:CL R ALO O P 1:MOV P1,A;DELAY:ﻩMOV R7,#16DLY1:ﻩM O V R6,#1D LY 2:DJ N Z R 6,DLY2ﻩNOPﻩDJN Z R7,DL Y 1ﻩINC AC JN E A,#00H,LOOP1L O O P2:MO V P 1,A;DE C AﻩCJN E A,#0 0H,L OO P 2SJMP D A SAWEND2)代码程序截图3)编译通过截图4)仿真电路图5)仿真结果3、实验心得通过以上得实验,对 DAC 得转换原理有了比较深刻得了解,也对 D/A 转换器有了一定得了解,DAC得基本原理就是把数字量得每一位根据权重转换成相应得模拟重量,然后根据叠加定理将每一位对应得模拟重量相加,输出对应得电流或电压。根据 DA C内部结构得不同,DAC 可以分成权电阻网络与 T 型网络等结构;根据输出结构得不同,DAC 也可以分成电压输出与电流输出两类。
