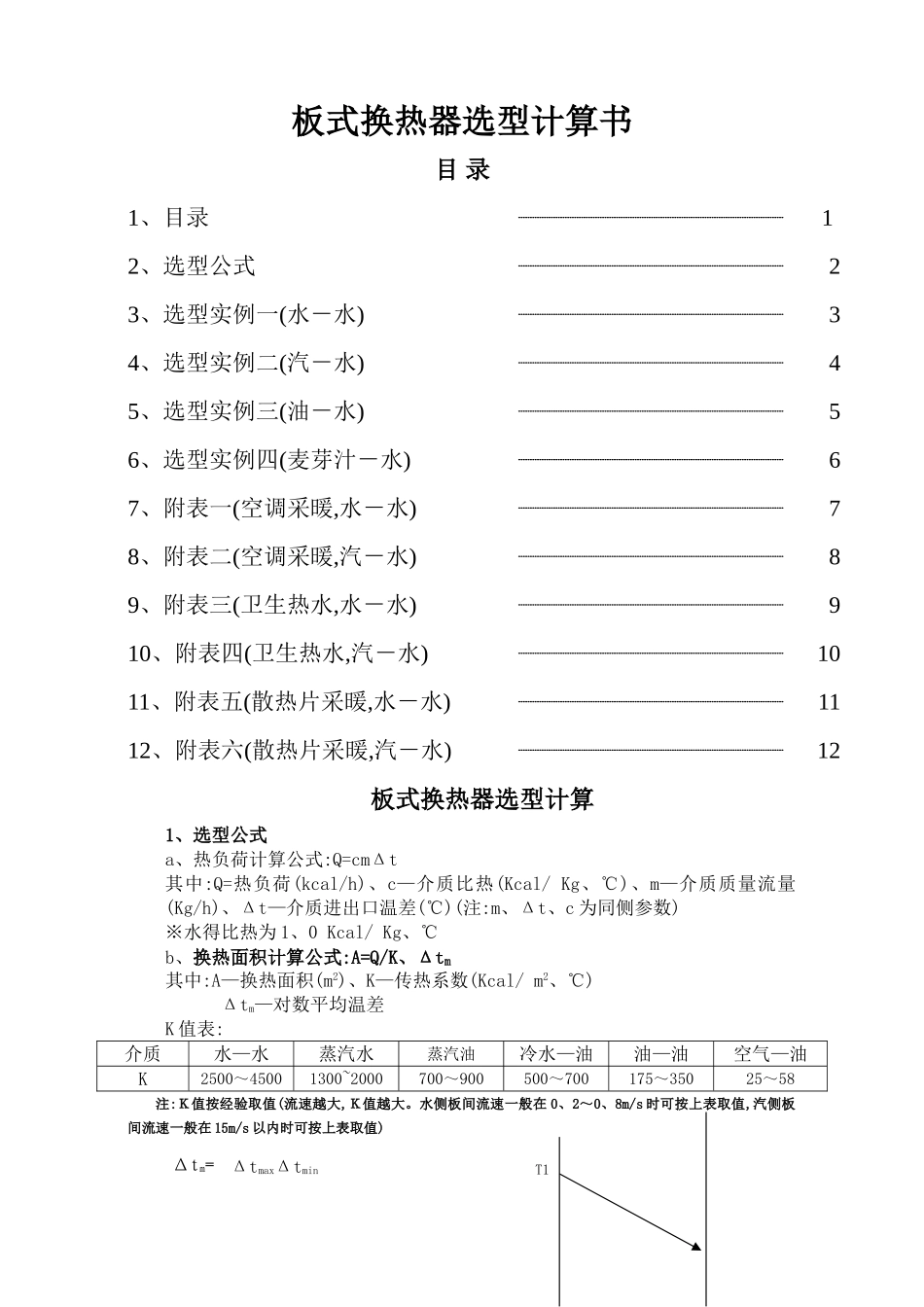

板式换热器选型计算书目 录1、目录12、选型公式23、选型实例一(水－水)34、选型实例二(汽－水)45、选型实例三(油－水)56、选型实例四(麦芽汁－水)67、附表一(空调采暖,水－水)78、附表二(空调采暖,汽－水)89、附表三(卫生热水,水－水)910、附表四(卫生热水,汽－水)1011、附表五(散热片采暖,水－水)1112、附表六(散热片采暖,汽－水)12板式换热器选型计算1、选型公式a、热负荷计算公式:Q=cmΔt其中:Q=热负荷(kcal/h)、c—介质比热(Kcal/ Kg、℃)、m—介质质量流量(Kg/h)、Δt—介质进出口温差(℃)(注:m、Δt、c 为同侧参数)※水得比热为 1、0 Kcal/ Kg、℃b、换热面积计算公式:A=Q/K、Δtm其中:A—换热面积(m2)、K—传热系数(Kcal/ m2、℃) Δtm—对数平均温差K 值表:介质水—水蒸汽水蒸汽油冷水—油油—油空气—油K2500～45001300~2000700～900500～700175～35025～58注:Ｋ值按经验取值(流速越大,Ｋ值越大。水侧板间流速一般在 0、2～0、8m/s 时可按上表取值,汽侧板间流速一般在 15m/s 以内时可按上表取值) ΔtmaxΔtminT1Δtm= Δtmax ΔtminΔtmax 为(T1T2’)与(T1’T2)之较大值Δtmin为(T1T2’)与(T1’T2)之较小值T2’T1’c、板间流速计算公式:qT2 ASn其中 V—板间流速(m/s)、q 体积流量(注意单位转换,m3/h – m3/s)、AS—单通道截面积(具体见下表)、n—流道数2、板式换热器整机技术参数表:BR0、05BR0、1BR0、25BR0、3BR0、35BR0、5BR0、7BR1、0BR1、35最高使用压力 Mpa2、5使用温度范围℃19~200装机最大换热面积515306580120220350500最大流量 m3/h1025401201502504306501730标准接口法兰 DN25406580100125150250350单板换热面积 m20、0510、1090、2380、3080、3750、550、711、001、35平均流道截面积 m20、0004940、0006560、000980、001180、001190、0016910、0020350、02860、004设备参考质量 Kg872904858709801800280037007200型号说明:BR0、31、09E 表示波形为人字形、单板公称换热面积 0、3m2 、设计压力 1、0Mpa、垫片材质 EPDM、总换热面积为 9 m2 板式换热器。注:以上选型计算方法适用于本公司生产得板式换热器。选型实例一(卫生热水用:水水)1、使用参数一次水进水温度:90℃ 一次水流量:50m3/h一次水出水温度:70℃ 二次水进水温度:10℃ 二次水流量:20m3/h二次水出水温度:60℃2、 热负荷Q=cmΔt=1×50×1000×(9070)=1,000,000Kcal/h3、 初选换热面积平均温差Δtm=(7010)(9060)/ ln(7010)/(9...
