某写字楼工程施工测量方案

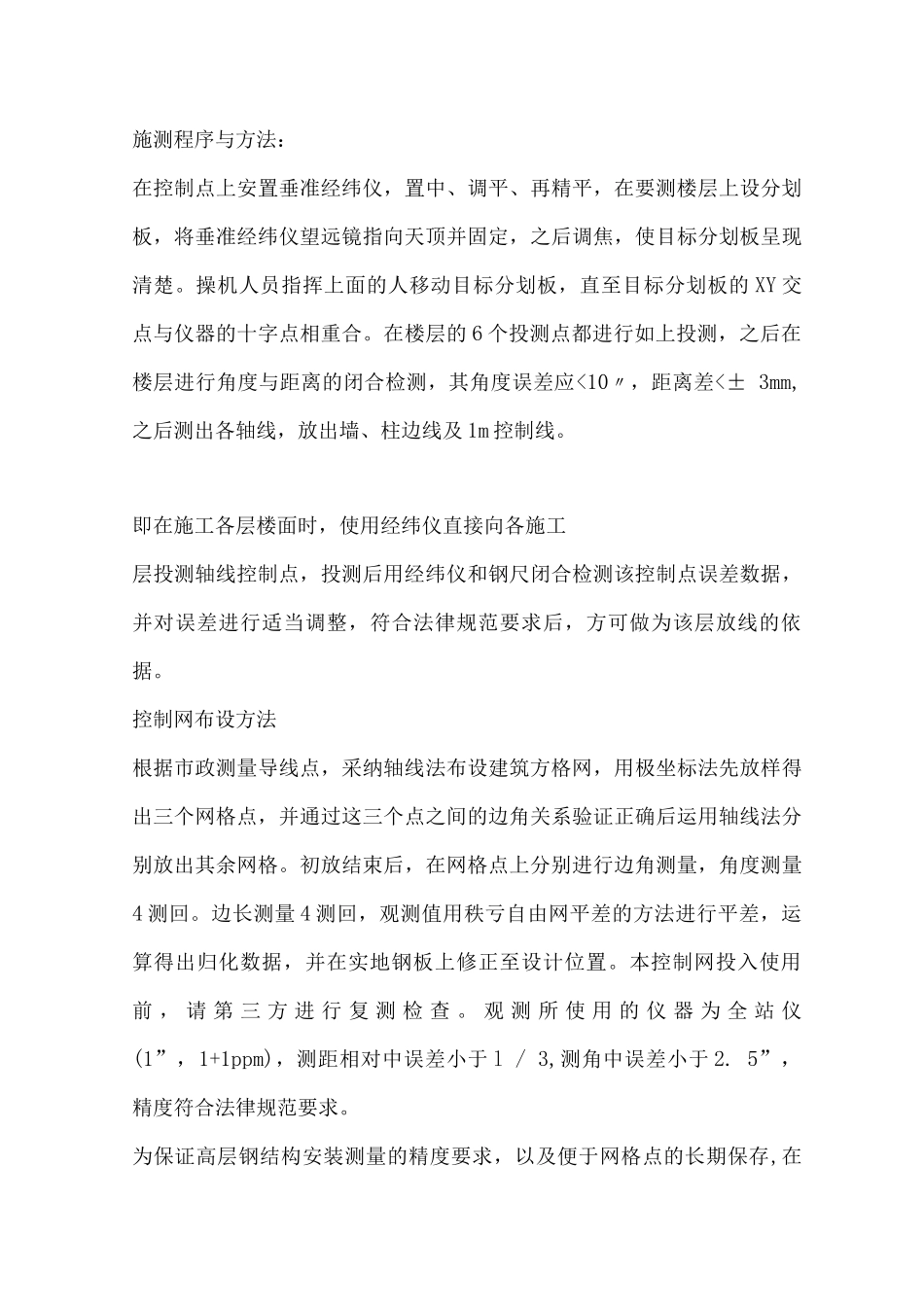

某写字楼工程施工测量方案施工测量包括：平面定位测量；轴线（垂直）测量；标高（水平）测量；建筑沉降观测；提供基准线：每层提供离墙柱轴线的 1m 线，每层墙柱上距楼面 1m 的水平线。甲方提供基本资料：2 个坐标基准点作定位控制；1 个基准点作水平（标高）控制。1.1 施工测量前准备校对测量仪器将本工程使用的日本拓普康 GTS—7 智能电子全站仪、光学垂准仪、钢尺等测量仪器及工具经国家计量单位检验校准，保证测量仪器的准确性。现场施测前准备1）根据建筑总平面要求，对规划勘测部门提供的坐标点和水准点进行复核，确保工程测量的准确性。2）对施工现场内影响施测的障碍进行处理。3）对施测用辅助材料如标高控制桩、油漆、麻线等提前准备到位。1.2 建筑物定位和基础工程测量放线1）依据建筑总平面图，定出本工程各楼的横竖轴控制线，并依此分别定出其余轴线，并作出永久性标识，便于以后使用。平面控制：用坐标引测并做出主控制点，设在基坑外较坚固且不被扰动的部位，用铁栏杆维护，用于控制轴线定位。2）轴线控制网布设，根据建筑物的实际情况，依据《工程测量规程》进行控制网布设，布设原则以施工测量方便、容易核验为原则。本工程基本轴线尺寸为 84mm。3）控制轴线网施测后，由施测人员自检，自检合格后由工长复检，再由专职质检员专检，确认无误后报监理验线，并申请规划勘测部门验线。1.3 施工轴线测量本工程楼外控基准点的布设根据工程的实际情况，将轴线控制点设置在周围永久性设施上或相对固定的地方。基础阶段采纳“外控法”利用外围轴线控制点进行投测；为保证投测精度，控制点前不许堆放材料和其它杂物，以保证其通视良好。详见地下结构轴线测量控制图如下主体阶段采纳“内控法”根据主体结构施工轴线定位测量控制平面，控制点设在基础底板上，（预埋 2mm x 2mm x 4mm 钢板，钢板面做永久性标志点为控制点）,主体施工时，每次安置垂准经纬仪于控制点向上投测，随主体施工，控制点移至 1 层、16 层楼板上。控制点垂直方向各层楼板处留 3mm 直径洞，使垂准经纬仪通过孔洞投向各楼层，测出各正交轴线。详见主体结构轴线测量控制图如上图施测程序与方法：在控制点上安置垂准经纬仪，置中、调平、再精平，在要测楼层上设分划板，将垂准经纬仪望远镜指向天顶并固定，之后调焦，使目标分划板呈现清楚。操机人员指挥上面的人移动目标分划板，直至目标分划板的 XY 交点与仪器的十字点相重合。在楼层的 6 个投...
