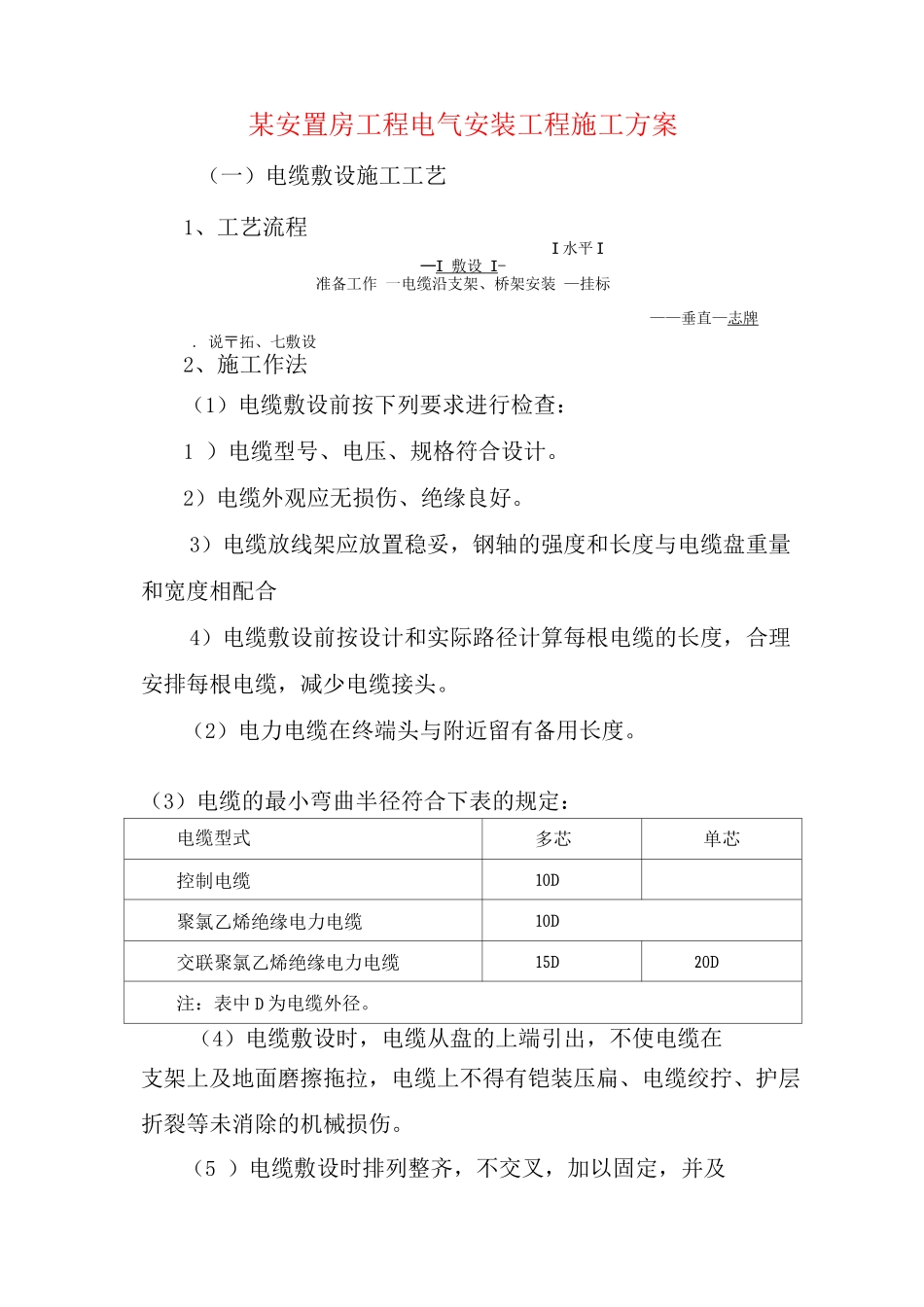

某安置房工程电气安装工程施工方案（一）电缆敷设施工工艺1、工艺流程I 水平 I—I 敷设 I -准备工作 一电缆沿支架、桥架安装 —挂标——垂直—志牌. 说〒拓、七敷设2、施工作法（1）电缆敷设前按下列要求进行检查：1 ）电缆型号、电压、规格符合设计。2）电缆外观应无损伤、绝缘良好。3）电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合4）电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。（2）电力电缆在终端头与附近留有备用长度。（3）电缆的最小弯曲半径符合下表的规定：电缆型式多芯单芯控制电缆10D聚氯乙烯绝缘电力电缆10D交联聚氯乙烯绝缘电力电缆15D20D注：表中 D 为电缆外径。（4）电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。（5 ）电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。标志牌的装设符合下列要求：1）在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。2 ）标志牌上注明线路编号。当无编号时，写明电缆型号、规格及起迄地点；并联使用的电缆有顺序号，标志牌的字迹清楚不易脱落。3）标志牌规格统一。标志牌能防腐、挂装应牢固。（7 ）电缆进入盘（柜）以及穿入管子时，出入封闭，管密封。（二）配电箱、柜施工工艺1、工艺流程2、施工作法（1 ）暗装配电箱安装，先预埋箱体，箱体开孔孔径合适，切整齐，安装位置准确；根据需用再安箱芯，箱芯和箱体应统一编号，避开以后安装出错。安装时箱盖紧贴墙面，零线经汇流排连接无绞接现象。管用锁紧螺母固定，护圈齐全，排列整齐美观。明装或落地安装的配电箱柜，先配管到位，后穿线，再安装箱柜。(2)配电箱柜预埋件机械强度不够，作加固措施。保证配电箱柜安装可靠。(3)配电箱柜安装调试结束后，对各控制开关回路作标志编号。(4)配电箱内外油漆完整，保持清洁，注重美观。(5 )配电箱内回路编号清楚，接线排列整齐，色标正确。(三) 配管、穿线施工工艺1、工艺流程2、施工作法(1)根据设计要求找准箱、盒位置及标高，对管道敷设走向放线，协调与其它安装分部的配合，统的配合，保证安装工程顺利进行。特别是与通风系（2）按法律规范要求，凡直线段管长超过 30m，或者管长超过2 0m 有一个弯，管长超过 15m 有二个弯，管长超过 8 山有三个弯时，给穿线造成困难的地方，采纳加大一级管径的措施。...
