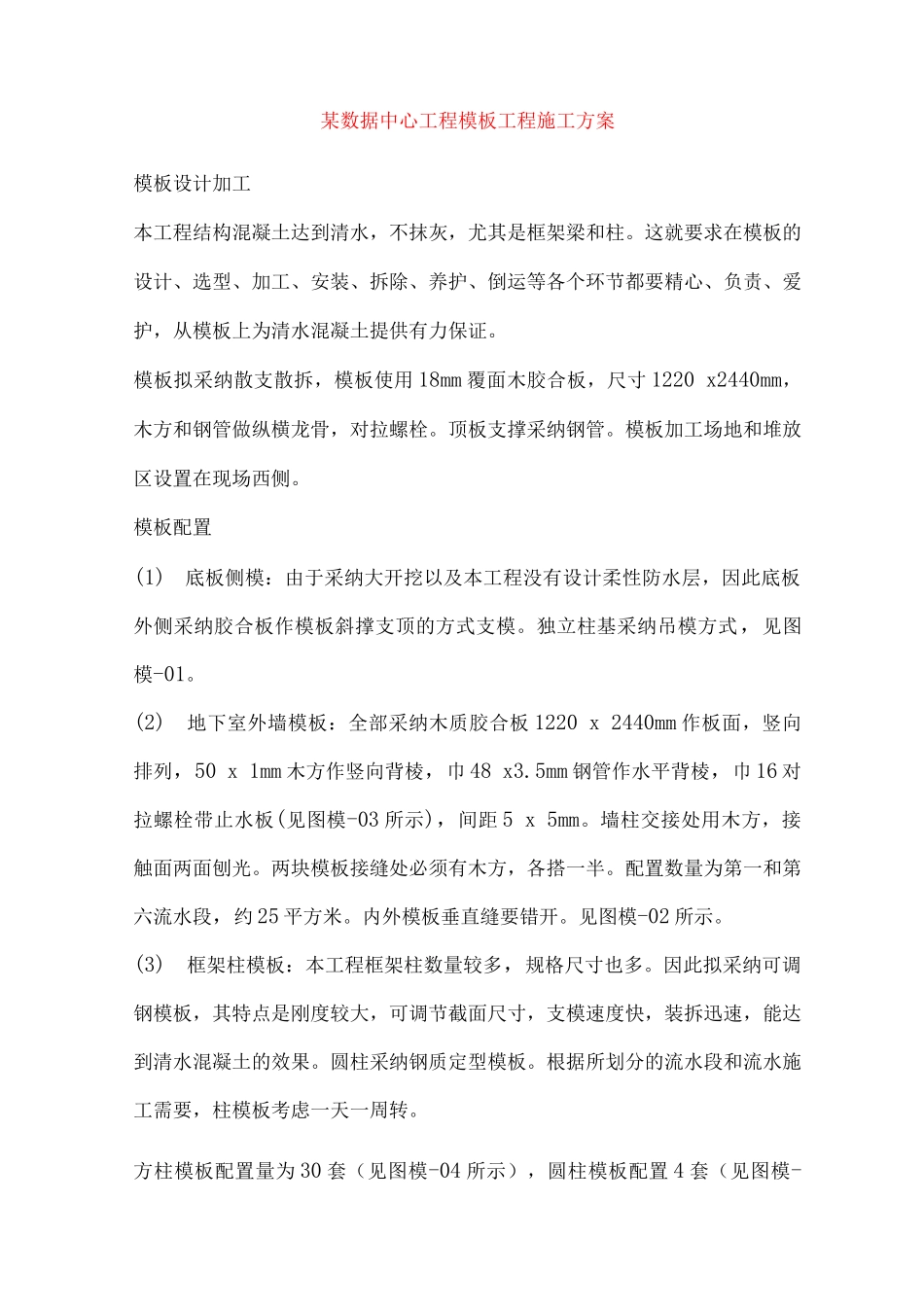

某数据中心工程模板工程施工方案模板设计加工本工程结构混凝土达到清水，不抹灰，尤其是框架梁和柱。这就要求在模板的设计、选型、加工、安装、拆除、养护、倒运等各个环节都要精心、负责、爱护，从模板上为清水混凝土提供有力保证。模板拟采纳散支散拆，模板使用 18mm 覆面木胶合板，尺寸 1220 x2440mm，木方和钢管做纵横龙骨，对拉螺栓。顶板支撑采纳钢管。模板加工场地和堆放区设置在现场西侧。模板配置(1)底板侧模：由于采纳大开挖以及本工程没有设计柔性防水层，因此底板外侧采纳胶合板作模板斜撑支顶的方式支模。独立柱基采纳吊模方式，见图模-01。(2)地下室外墙模板：全部采纳木质胶合板 1220 x 2440mm 作板面，竖向排列，50 x 1mm 木方作竖向背棱，巾 48 x3.5mm 钢管作水平背棱，巾 16 对拉螺栓带止水板(见图模-03 所示)，间距 5 x 5mm。墙柱交接处用木方，接触面两面刨光。两块模板接缝处必须有木方，各搭一半。配置数量为第一和第六流水段，约 25 平方米。内外模板垂直缝要错开。见图模-02 所示。(3)框架柱模板：本工程框架柱数量较多，规格尺寸也多。因此拟采纳可调钢模板，其特点是刚度较大，可调节截面尺寸，支模速度快，装拆迅速，能达到清水混凝土的效果。圆柱采纳钢质定型模板。根据所划分的流水段和流水施工需要，柱模板考虑一天一周转。方柱模板配置量为 30 套（见图模-04 所示），圆柱模板配置 4 套（见图模-05 所示）。（4）楼板模板：顶板采纳 18mm 双面覆膜木胶合板，该板表面光洁，硬度好，周转次数较高，混凝土成型质量较高。支撑系统采纳门型架（碗扣脚手架）、钢管脚手架，在地下室顶板设置早拆支撑体系。顶板次龙骨选用 50 x 1mm 木方，间距不大于 4mm，主龙骨选用 1x1mm 木方，间距 10-12mm。全部木方采纳压刨将接触板面的一侧刨平。采纳早拆支撑体系（地下室），当混凝土强度达到设计强度 50%时，即可拆去部分顶板模板和支撑，只保留养护支撑不动（混凝土的强度以同条件养护的抗压强度为依据），直到混凝土强度完全达到设计强度后拆除。采纳木胶合板模板 1 x 1mm 木方+U 型托+脚手架的支撑体系。钢管架间距1.2m,架体之间要连成整体。配置两层。顶板与墙体、梁的交接处沿板边缘设置木方带，接触面两面刨光，这样既保护了模板材料，增加了周转次数，又避开了边角跑浆。（见图模-06 所示）楼梯模板见图模-08 所示）（5）梁柱接头：梁柱接头型式比较一致，可以配置专门模...
