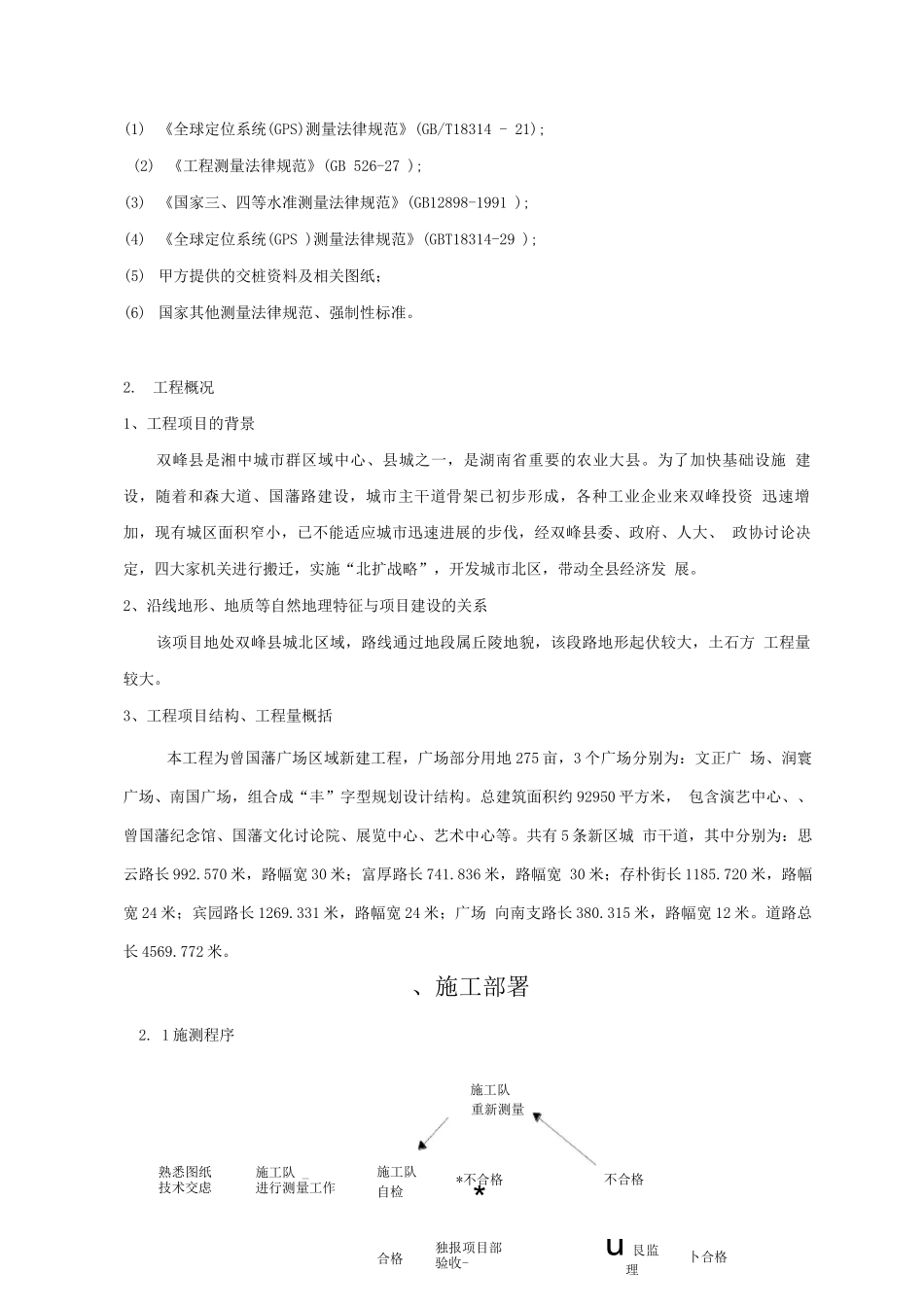

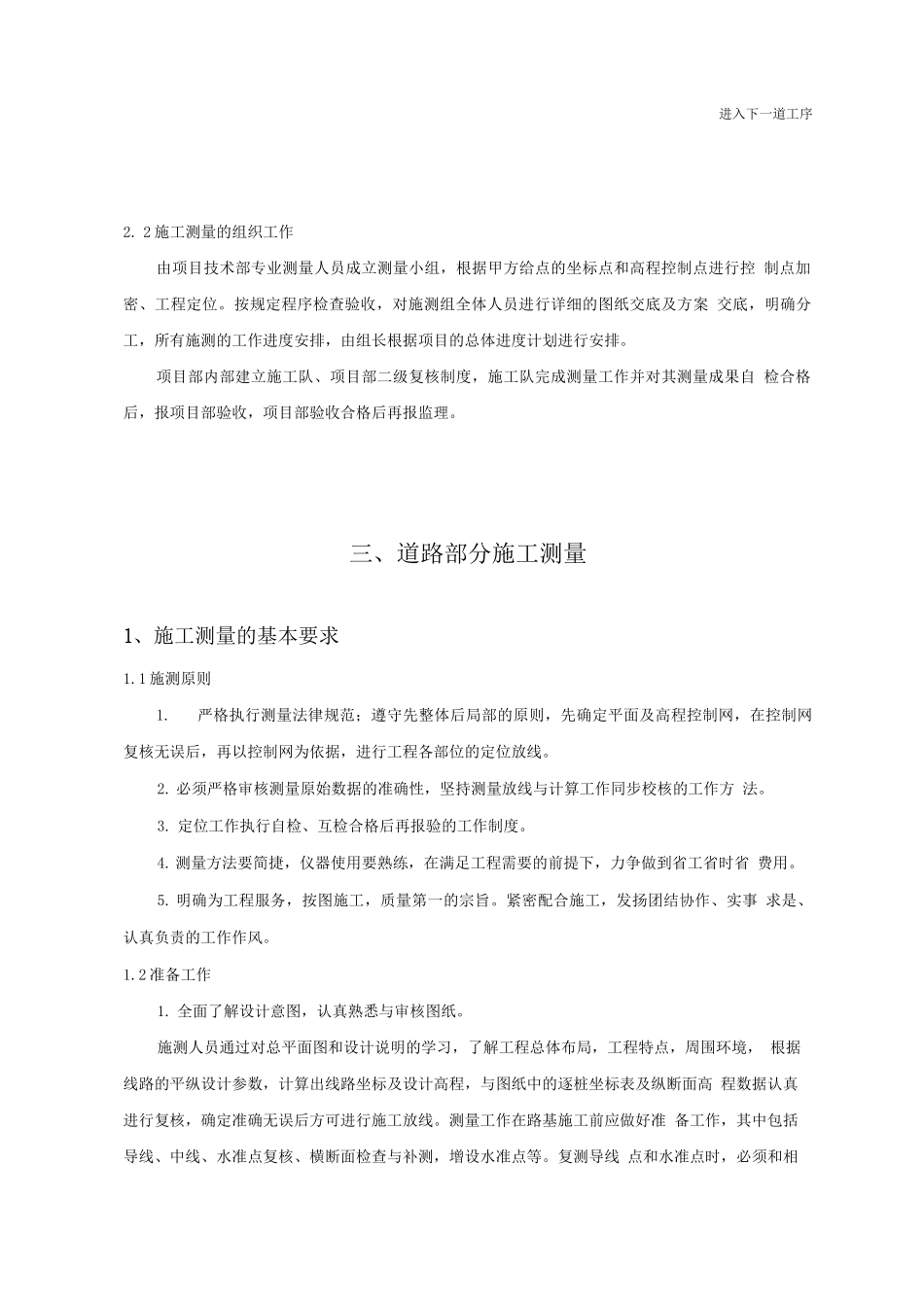

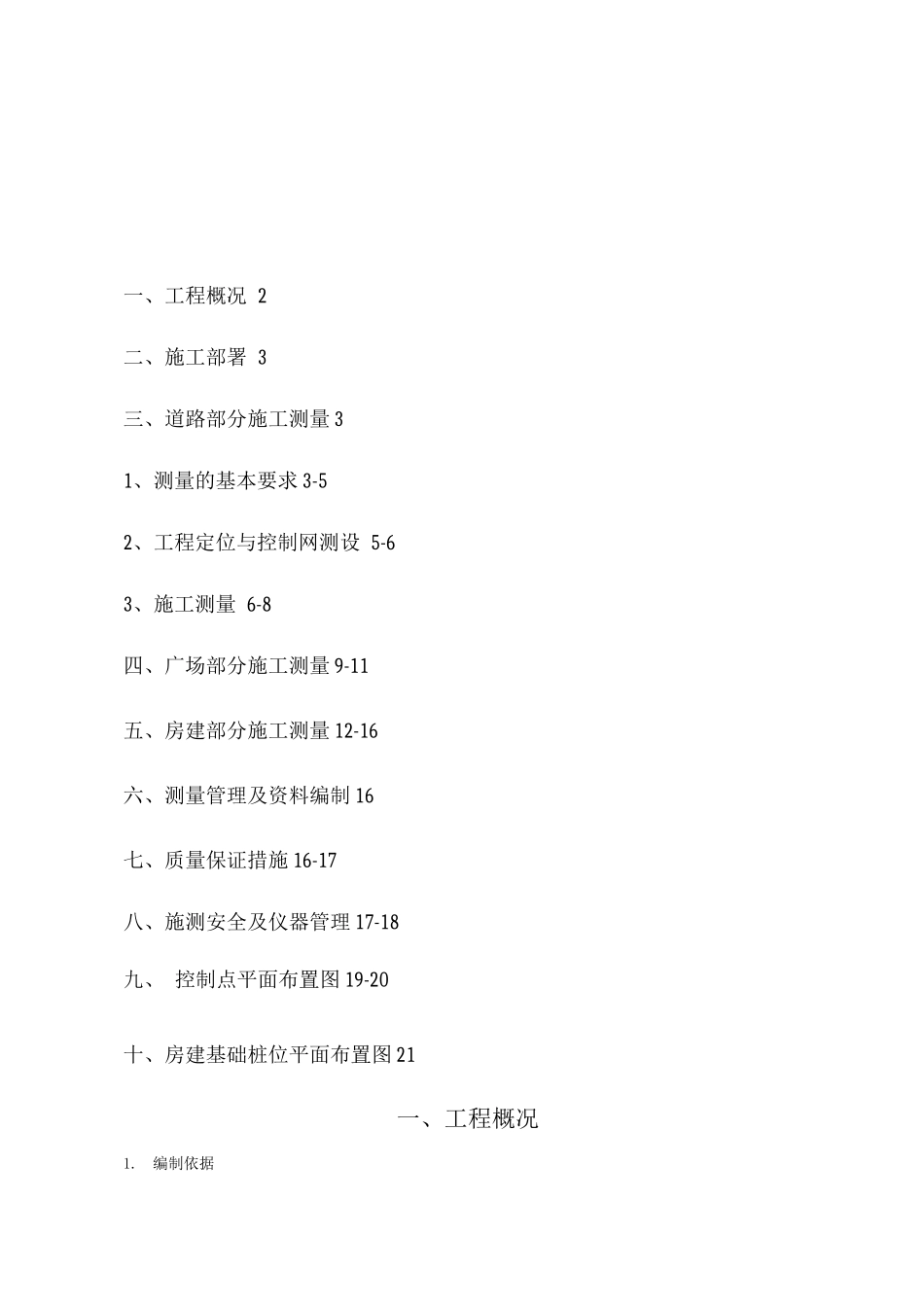

一、工程概况 2二、施工部署 3三、道路部分施工测量 31、测量的基本要求 3-52、工程定位与控制网测设 5-63、施工测量 6-8四、广场部分施工测量 9-11五、房建部分施工测量 12-16六、测量管理及资料编制 16七、质量保证措施 16-17八、施测安全及仪器管理 17-18九、 控制点平面布置图 19-20十、房建基础桩位平面布置图 21一、工程概况1.编制依据(1) 《全球定位系统(GPS)测量法律规范》(GB/T18314 - 21);(2) 《工程测量法律规范》(GB 526-27 );(3) 《国家三、四等水准测量法律规范》(GB12898-1991 );(4) 《全球定位系统(GPS )测量法律规范》(GBT18314-29 );(5) 甲方提供的交桩资料及相关图纸；(6) 国家其他测量法律规范、强制性标准。2.工程概况1、工程项目的背景双峰县是湘中城市群区域中心、县城之一，是湖南省重要的农业大县。为了加快基础设施 建设，随着和森大道、国藩路建设，城市主干道骨架已初步形成，各种工业企业来双峰投资 迅速增加，现有城区面积窄小，已不能适应城市迅速进展的步伐，经双峰县委、政府、人大、 政协讨论决定，四大家机关进行搬迁，实施“北扩战略”，开发城市北区，带动全县经济发 展。2、沿线地形、地质等自然地理特征与项目建设的关系该项目地处双峰县城北区域，路线通过地段属丘陵地貌，该段路地形起伏较大，土石方 工程量较大。3、工程项目结构、工程量概括本工程为曾国藩广场区域新建工程，广场部分用地 275 亩，3 个广场分别为：文正广 场、润寰广场、南国广场，组合成“丰”字型规划设计结构。总建筑面积约 92950 平方米， 包含演艺中心、、曾国藩纪念馆、国藩文化讨论院、展览中心、艺术中心等。共有 5 条新区城 市干道，其中分别为：思云路长 992.570 米，路幅宽 30 米；富厚路长 741.836 米，路幅宽 30 米；存朴街长 1185.720 米，路幅宽 24 米；宾园路长 1269.331 米，路幅宽 24 米；广场 向南支路长 380.315 米，路幅宽 12 米。道路总长 4569.772 米。2. 1 施测程序熟悉图纸技术交虑施工队 _进行测量工作、施工部署施工队重新测量施工队 自检*不合格*合格独报项目部验收-不合格u 艮监理卜合格进入下一道工序2. 2 施工测量的组织工作由项目技术部专业测量人员成立测量小组，根据甲方给点的坐标点和高程控制点进行控 制点加密、工程定位。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案 交底，明确分工，所有施测的...
