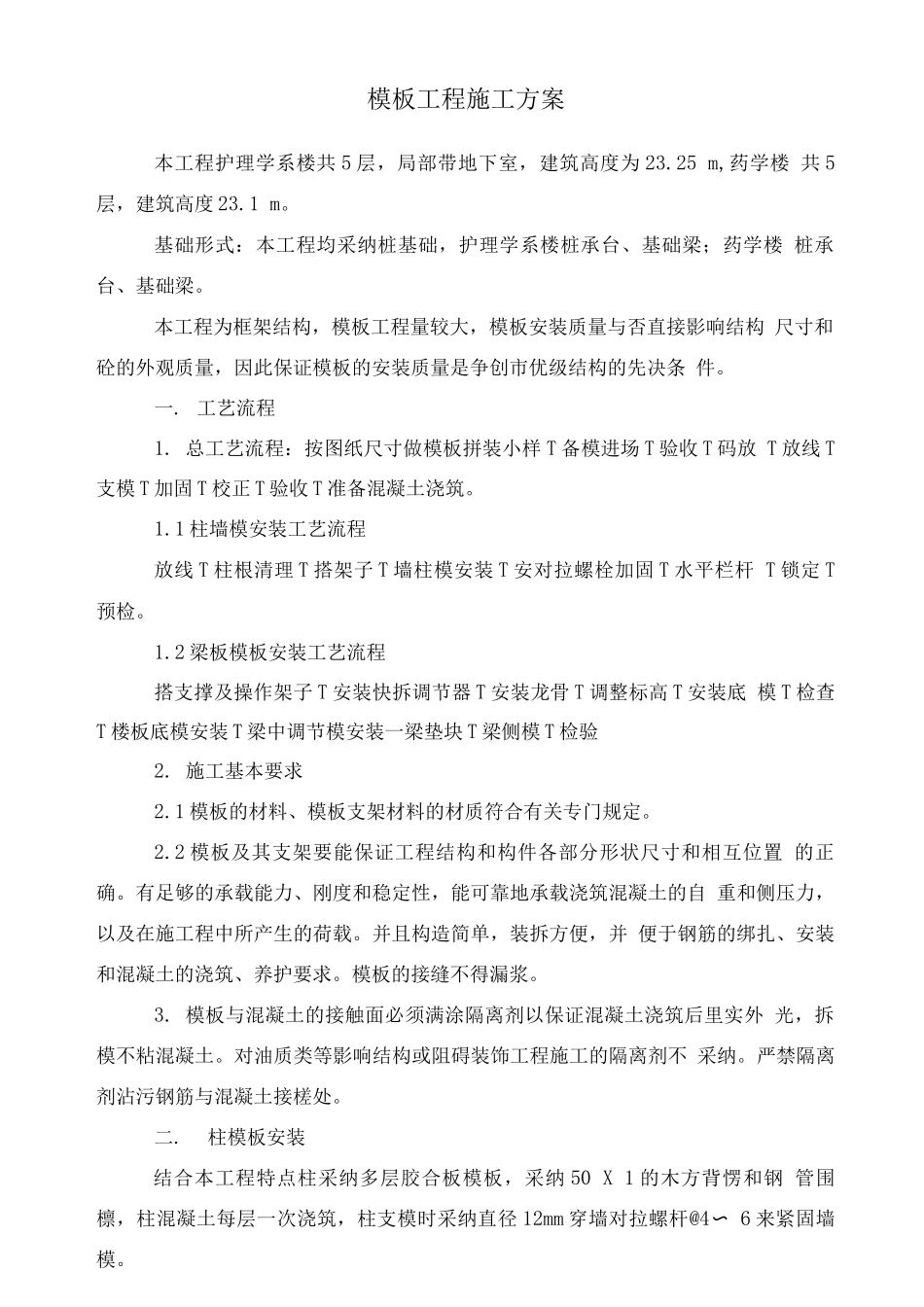

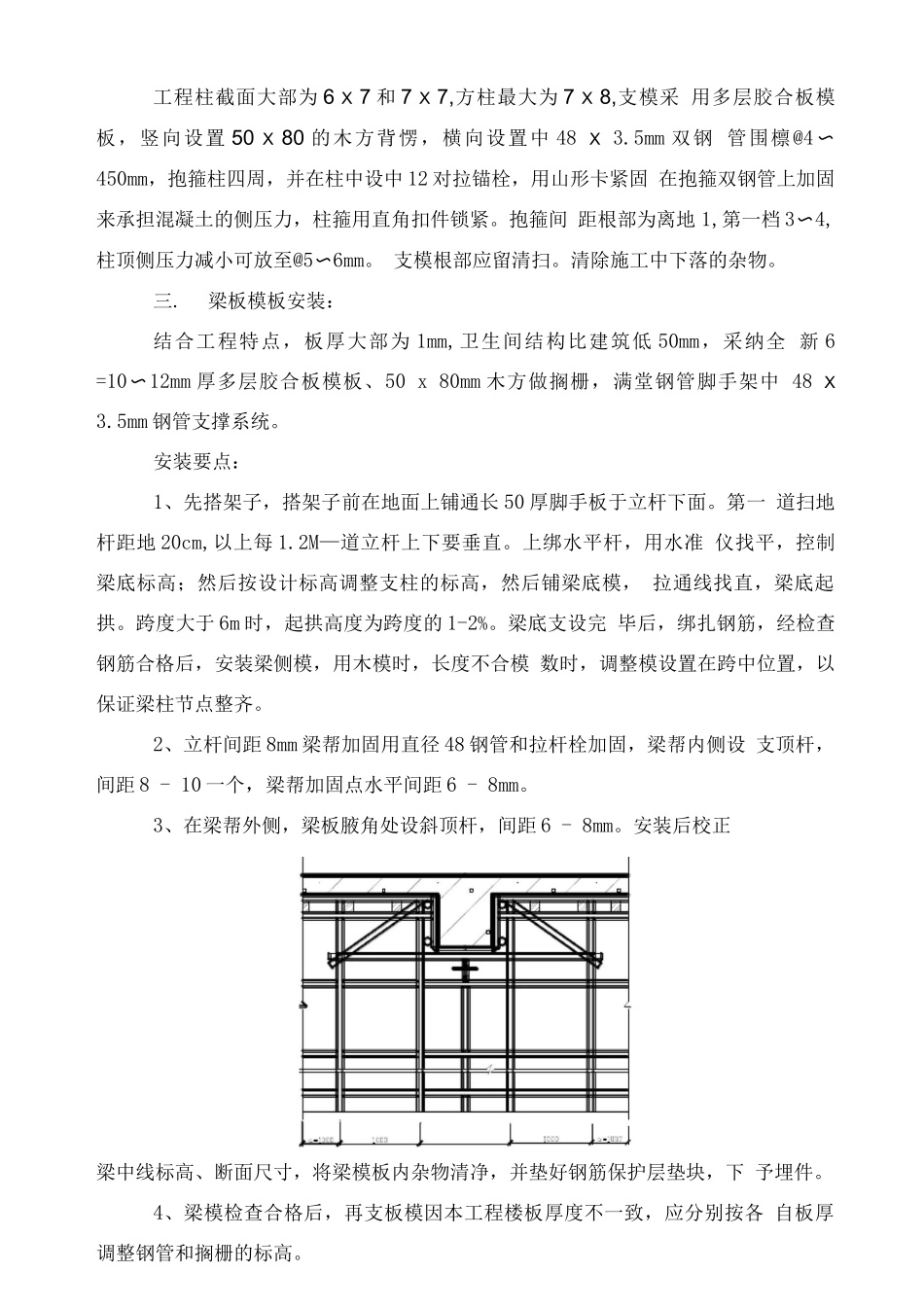

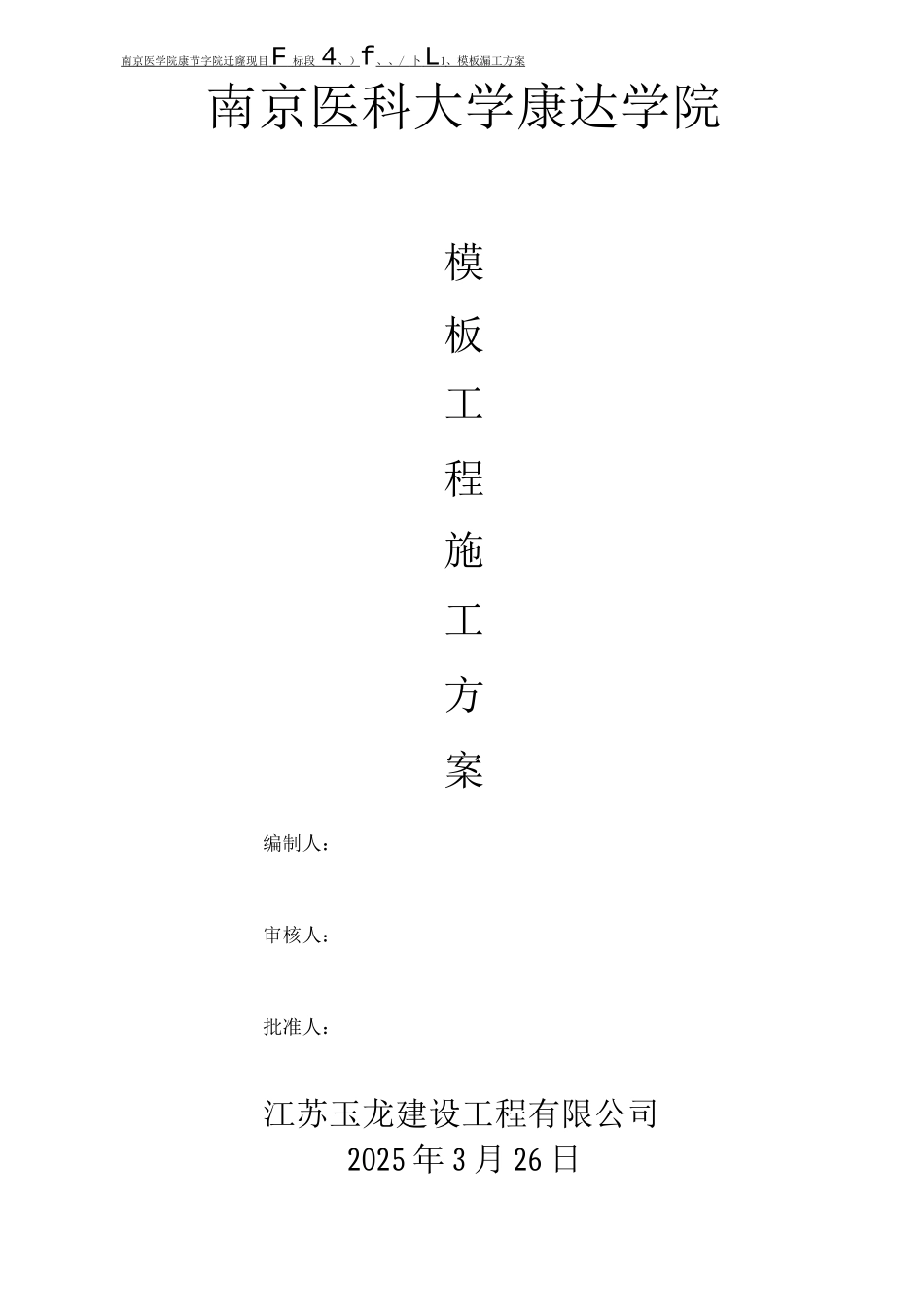

南京医学院康节字院迁窿现目 F 标段 4 、） f、、 / 卜 L 1 、模板漏工方案 南京医科大学康达学院模板工程施工方案编制人：审核人：批准人：江苏玉龙建设工程有限公司2025 年 3 月 26 日模板工程施工方案本工程护理学系楼共 5 层，局部带地下室，建筑高度为 23.25 m,药学楼 共 5层，建筑高度 23.1 m。基础形式：本工程均采纳桩基础，护理学系楼桩承台、基础梁；药学楼 桩承台、基础梁。本工程为框架结构，模板工程量较大，模板安装质量与否直接影响结构 尺寸和砼的外观质量，因此保证模板的安装质量是争创市优级结构的先决条 件。一. 工艺流程1. 总工艺流程：按图纸尺寸做模板拼装小样 T 备模进场 T 验收 T 码放 T 放线 T支模 T 加固 T 校正 T 验收 T 准备混凝土浇筑。1.1 柱墙模安装工艺流程放线 T 柱根清理 T 搭架子 T 墙柱模安装 T 安对拉螺栓加固 T 水平栏杆 T 锁定 T预检。1.2 梁板模板安装工艺流程搭支撑及操作架子 T 安装快拆调节器 T 安装龙骨 T 调整标高 T 安装底 模 T 检查T 楼板底模安装 T 梁中调节模安装一梁垫块 T 梁侧模 T 检验2. 施工基本要求2.1 模板的材料、模板支架材料的材质符合有关专门规定。2.2 模板及其支架要能保证工程结构和构件各部分形状尺寸和相互位置 的正确。有足够的承载能力、刚度和稳定性，能可靠地承载浇筑混凝土的自 重和侧压力，以及在施工程中所产生的荷载。并且构造简单，装拆方便，并 便于钢筋的绑扎、安装和混凝土的浇筑、养护要求。模板的接缝不得漏浆。3. 模板与混凝土的接触面必须满涂隔离剂以保证混凝土浇筑后里实外 光，拆模不粘混凝土。对油质类等影响结构或阻碍装饰工程施工的隔离剂不 采纳。严禁隔离剂沾污钢筋与混凝土接槎处。二.柱模板安装结合本工程特点柱采纳多层胶合板模板，采纳 50 X 1 的木方背愣和钢 管围檩，柱混凝土每层一次浇筑，柱支模时采纳直径 12mm 穿墙对拉螺杆@4 〜 6 来紧固墙模。工程柱截面大部为 6 X 7 和 7 X 7,方柱最大为 7 X 8,支模采 用多层胶合板模板，竖向设置 50 X 80 的木方背愣，横向设置中 48 X 3.5mm 双钢 管围檩@4〜450mm，抱箍柱四周，并在柱中设中 12 对拉锚栓，用山形卡紧固 在抱箍双钢管上加固来承担混凝土的侧压力，柱箍用直角扣件锁紧。抱箍间 距根部为离地 1,第一档 3〜4,柱顶侧压力减小可放至@5〜6mm。 支模根部应留清...
