某某工程井道脚手架施工方案

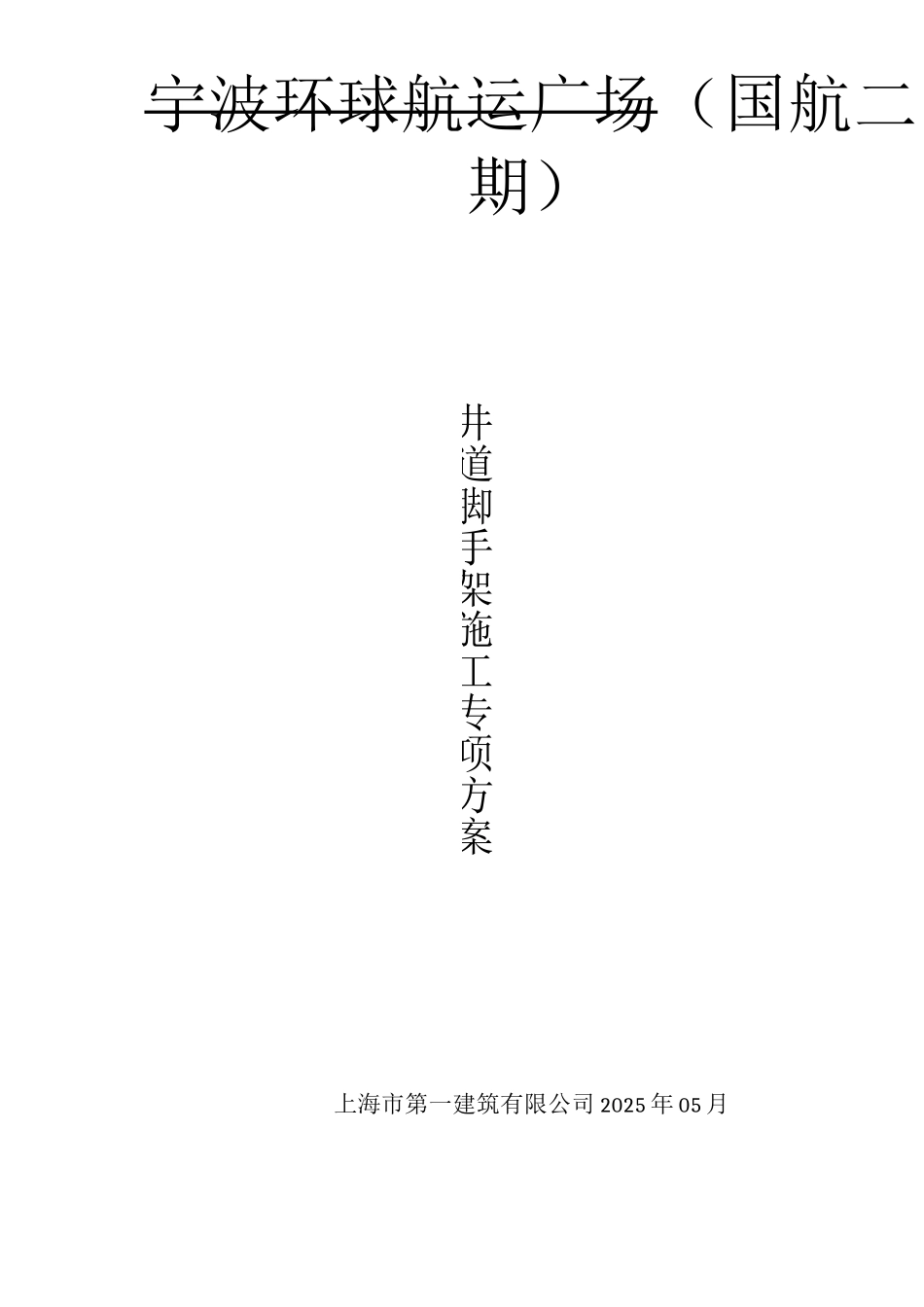

宁波环球航运广场（国航二期）上海市第一建筑有限公司 2025 年 05 月井道脚手架施工专项方案目录第一章工程概况1.1 地理位置1.2 结构建筑概况第二章编制依据第三章施工部署3.1 总体布置3.2 脚手架施工流程3.3 脚手架设计主要构配件脚手架架体 支撑结构 第四章脚手架搭设4.1 立杆搭设要求4.2 水平杆搭设要求4.3 扣件安装要求4.4 脚手板搭设要求4.5 其他搭设要求第五章脚手架拆除第六章质量保证要求第七章安全要求和措施第八章结构验算8.1 电梯井道脚手架计算书8.2 电梯井道脚手架工字钢梁计算书 第一章工程概况1.1 地理位置宁波环球航运广场(国航二期)工程，位于宁波市东部新城A2-15 地块，东邻中 央大街中央绿化带，南靠惊驾路，西临昌乐路，地块形状呈长方形，西侧与已建成的 国际航运中心一期办公楼隔街相望，北侧为在建的商务办公楼项目。1.2 结构建筑概况本工程结构设计年限为50 年，占地面积 98m ，总建筑面积 141322m :其中地上 建筑面积 1176m ，地下室建筑面积 23722m 。由 1 层的主楼(建筑高度 256.4m )和 4 层的裙房(建筑高度 24.6m )组成，裙房为钢框架结构，附属于主楼筒体上。塔楼采 用带混凝土筒体的巨型混合结构体系。49 层以下设置跨度 49.2m的四道桁架层，两侧 为混凝土筒体，桁架贯穿筒体，与内埋钢骨连接。49 层以上为全钢结构，采纳框架 一支撑结构体系，并在顶层设置跨度 49.2m 的桁架层，连接两侧的结构单元。地下室 为钢筋混凝土框剪结构，地下室二、三层层高为 4.8m、4.6m，地下一层层高 5.9m。上 部结构层高：6 层以下高度较大，高6.0m、7.2m;标准层层高 4.2m;桁架层层高为4.5m、 5.4m。本工程± 0.0 相当于绝对标高+4.1，场地自然地坪绝对标高为+2.55。本工程共有垂直电梯22 部，西区编号 EEV-01、EEV-02、EV17〜EV20,东区编号 EV-01〜EV-16。西区电梯 6 部，核心筒内 4 部，其他区域 2 部；东区电梯 16 部，全部在 核心筒区域。第二章编制依据(1) 设计图纸(2 )《建筑施工安全检查标准》(JGJ59-99 );(3 )《建筑施工高处作业安全技术法律规范》(JGJ80 - 91 );(4 )《建筑结构荷载法律规范》(GB509-21 );(5) 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130 - 21 );(6 )《建筑钢结构焊接技术规程》(JGJ81-22 );(7)《建筑施工手册》(第四版)；(8 )《建筑结构静力计算手册》(第二版);(9)其它有关安全技术规定。第三章施工部署...
