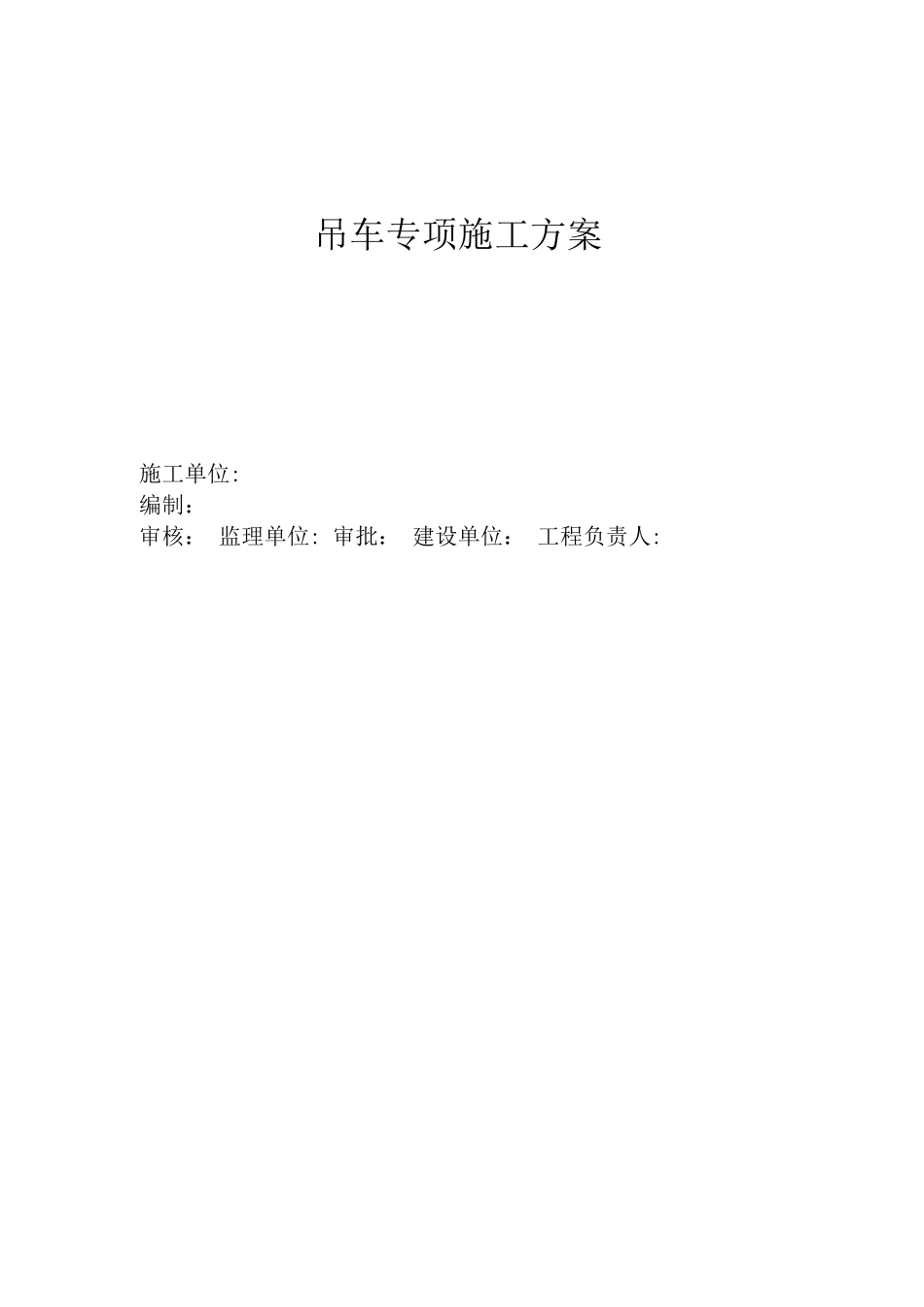

某某工程吊车专项施工方案

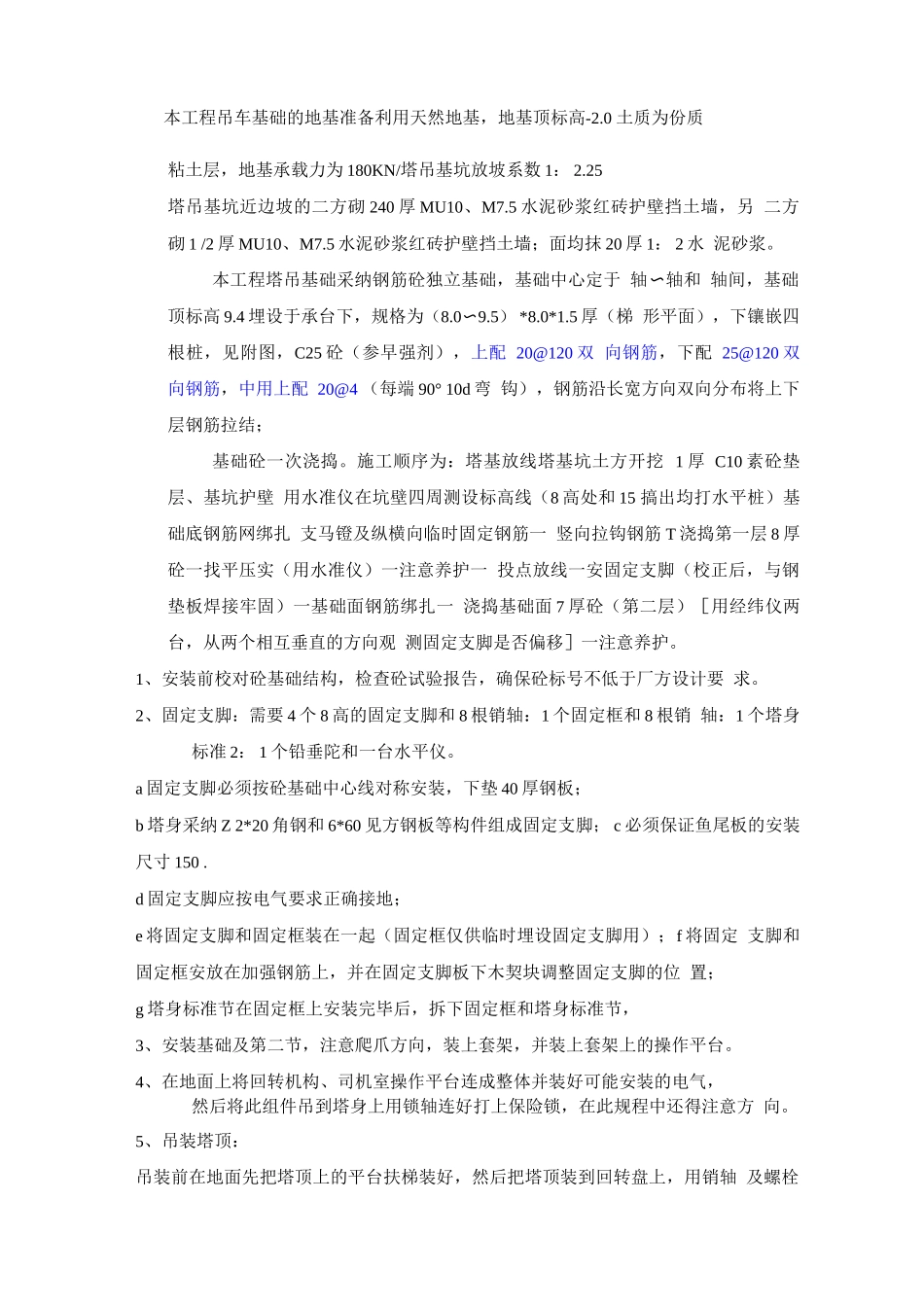

施工单位:编制：审核： 监理单位: 审批： 建设单位： 工程负责人:吊车专项施工方案塔吊安装方案一、塔吊性能概况本工程选用 42m 臂长的塔吊标准吊臂：塔身标准节最大起 重 10 吨，最大幅度起重 2.3 吨，起重力距为 1150KN.M ；平均臂长 11.88m，配 重 5 块，4 块 3.1 吨，1 块 3.7吨，共重 16.10 吨；其自由高度可达 50M，首次安 装高度 25m ；本工程士 0.0 上高度最大值为 19.1m 整机安装高度可达 50M,首次 安装高度 25M;本工程± 0.0 上高度最大值为 19.1M，整机安装高度约 25m; 电功率 22KV A , 380V, 50HZ，配有力距限制器，重量限制器，变幅限位以及各 种信号装置。基本能满足面积为的工程材料运输需要。二、机具配备配备以下仪器及机具、劳保用品：1、50 吨吊车一台；2、径纬仪二台；3、活动扳手 12〃 2 把、18〃4 把。4、万用表一只，5、兆欧表一只，6、接地摇表一只；；7、螺丝刀一套8、各种索具配套；9、安全带手套 30 付，工具包 2 只10、手拉辘轳 2 吨 2 只；11、大、小锤：橄榄冲配套12、棕绳 30m/根：2 根；三、塔机安装程序及要求1、地基基础：固定式塔式机起重机的地基基础是保证塔机安全使用的必要条件，本机 基础严格参照《说明书基础部分》的说明施工。本工程吊车基础的地基准备利用天然地基，地基顶标高-2.0 土质为份质粘土层，地基承载力为 180KN/塔吊基坑放坡系数 1： 2.25塔吊基坑近边坡的二方砌 240 厚 MU10、M7.5 水泥砂浆红砖护壁挡土墙，另 二方砌 1 /2 厚 MU10、M7.5 水泥砂浆红砖护壁挡土墙；面均抹 20 厚 1： 2 水 泥砂浆。本工程塔吊基础采纳钢筋砼独立基础，基础中心定于 轴轴和 轴间，基础〜顶标高 9.4 埋设于承台下，规格为（8.0〜9.5 ） *8.0*1.5 厚（梯 形平面），下镶嵌四根桩，见附图，C25 砼（参早强剂），上配 20@120 双 向钢筋，下配 25@120 双向钢筋，中用上配 20@4 （每端 90° 10d 弯 钩），钢筋沿长宽方向双向分布将上下层钢筋拉结；基础砼一次浇捣。施工顺序为：塔基放线塔基坑土方开挖 1 厚 C10 素砼垫层、基坑护壁 用水准仪在坑壁四周测设标高线（8 高处和 15 搞出均打水平桩）基础底钢筋网绑扎 支马镫及纵横向临时固定钢筋一 竖向拉钩钢筋 T 浇捣第一层 8 厚砼一找平压实（用水准仪）一注意养护一 投点放线一安固定支脚（校正后，与钢垫板焊接牢固）一基础面钢筋绑扎一 ...
