某某工程脚手架施工方案

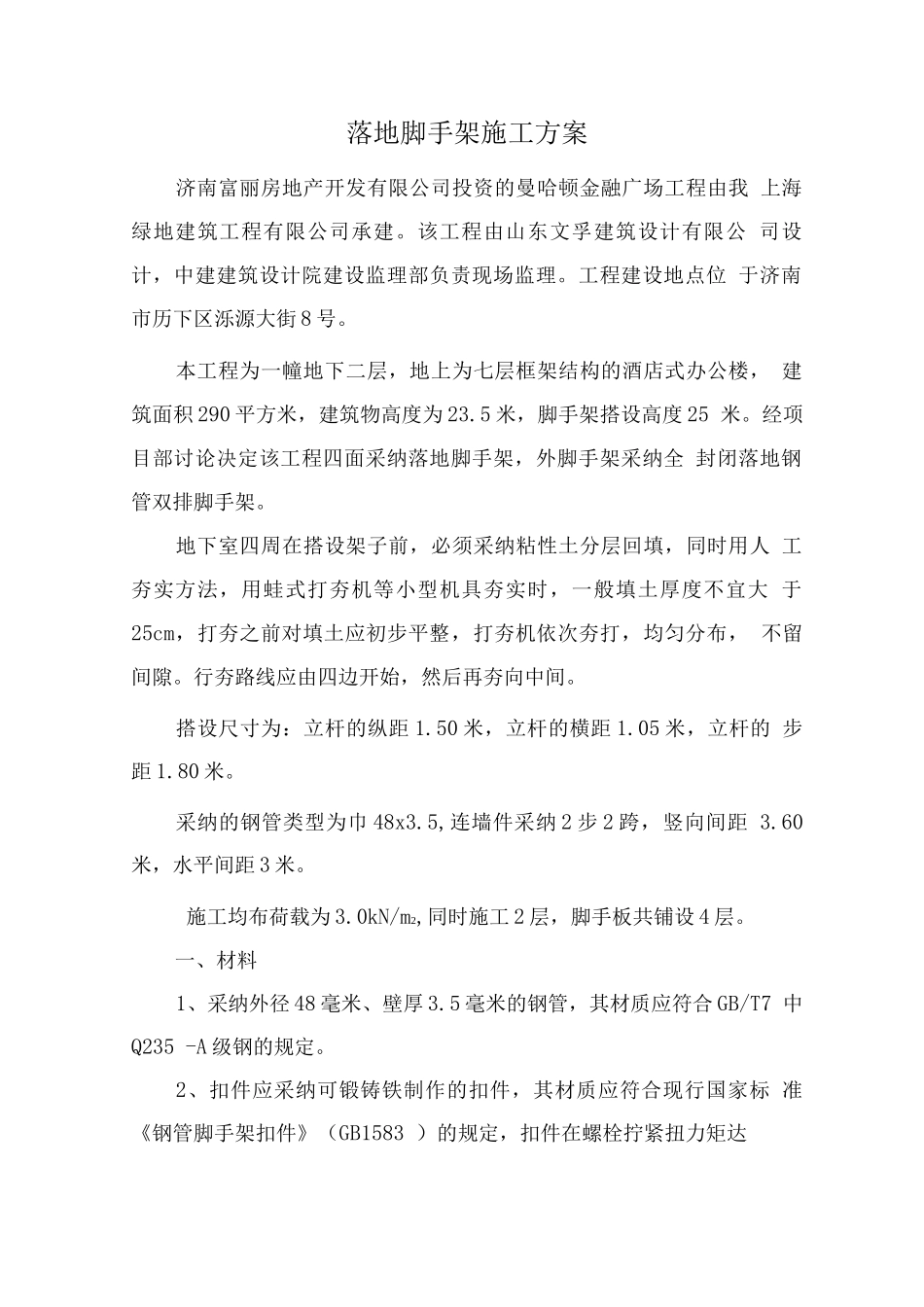

落地脚手架施工方案济南富丽房地产开发有限公司投资的曼哈顿金融广场工程由我 上海绿地建筑工程有限公司承建。该工程由山东文孚建筑设计有限公 司设计，中建建筑设计院建设监理部负责现场监理。工程建设地点位 于济南市历下区泺源大街 8 号。本工程为一幢地下二层，地上为七层框架结构的酒店式办公楼， 建筑面积 290 平方米，建筑物高度为 23.5 米，脚手架搭设高度 25 米。经项目部讨论决定该工程四面采纳落地脚手架，外脚手架采纳全 封闭落地钢管双排脚手架。地下室四周在搭设架子前，必须采纳粘性土分层回填，同时用人 工夯实方法，用蛙式打夯机等小型机具夯实时，一般填土厚度不宜大 于25cm，打夯之前对填土应初步平整，打夯机依次夯打，均匀分布， 不留间隙。行夯路线应由四边开始，然后再夯向中间。搭设尺寸为：立杆的纵距 1.50 米，立杆的横距 1.05 米，立杆的 步距 1.80 米。采纳的钢管类型为巾 48x3.5,连墙件采纳 2 步 2 跨，竖向间距 3.60米，水平间距 3 米。施工均布荷载为 3.0kN/m2,同时施工 2 层，脚手板共铺设 4 层。一、材料1、采纳外径 48 毫米、壁厚 3.5 毫米的钢管，其材质应符合 GB/T7 中Q235 -A 级钢的规定。2、扣件应采纳可锻铸铁制作的扣件，其材质应符合现行国家标 准《钢管脚手架扣件》（GB1583 ）的规定，扣件在螺栓拧紧扭力矩达65N.m 时，不得发生破坏。3、材料部门定货采购的钢管、扣件等零配件，必须规格统一， 材质优良，并应有出厂证明书，质保书，并经试验后方可使用。二、搭设1、立杆纵距：为 1.50 米。2、立杆横距：为 1.05 米。3、扫地杆离地 2 - 3mm，步距为 1.80 米。4、脚手架的底脚必须牢固，应在基础回填土以后搭设，回填土 应分层夯实，达到坚实平整，上做 10 厘米厚素砼，仔细做好排水处 理，钢管下垫(每根立杆下) 2*2*5 的木板。5、扣件脚手架的底步立杆应采纳不同长度的钢管参差布置，使 相邻两根立杆上部接头相互错开，不在同一平面上，以保证脚手架的 整体性。底部都应用牵杠、横楞相互连接。6、脚手架搭设顺序：摆放扫地杆-逐根竖立杆并与扫地杆扣紧 -装扫地小横杆并与立杆和扫地杆扣紧-装第一步小横杆并与各立 杆扣紧-装第一步大横杆-装第二步小横杆-装第二步大横杆-加 设临时斜撑杆，上端与第二步小横杆扣紧(在装设连墙杆后拆除)- 装第三、四步小横杆和大横杆-装连墙杆-接立杆-加设剪刀撑-铺 脚手板-防护栏杆及挡脚板，并...
