某某工程雨水管道施工设计方案

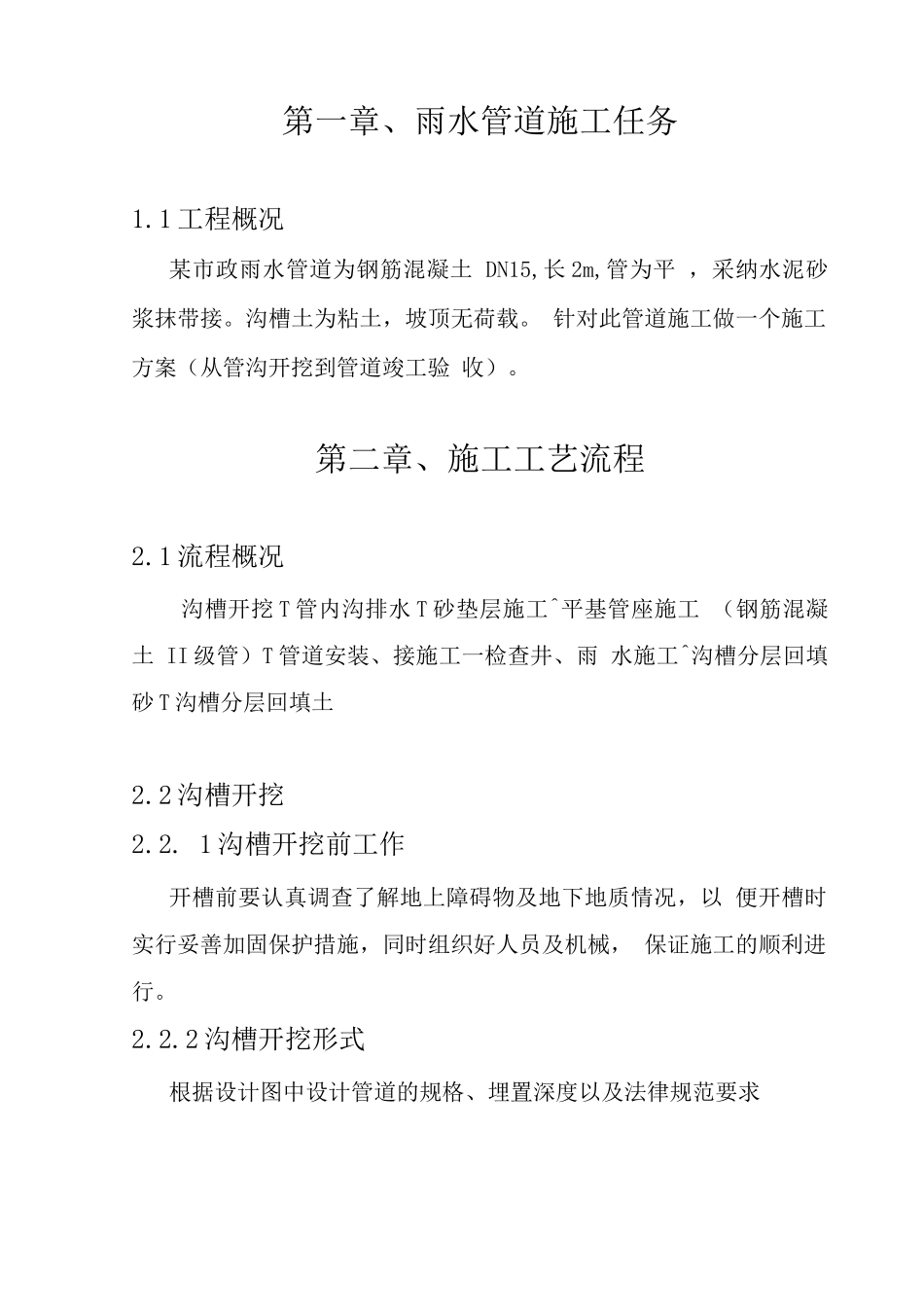

第一章、雨水管道施工任务1.1 工程概况某市政雨水管道为钢筋混凝土 DN15,长 2m,管为平 ，采纳水泥砂浆抹带接。沟槽土为粘土，坡顶无荷载。 针对此管道施工做一个施工方案（从管沟开挖到管道竣工验 收）。第二章、施工工艺流程2.1 流程概况沟槽开挖 T 管内沟排水 T 砂垫层施工^平基管座施工 （钢筋混凝土 II 级管）T 管道安装、接施工一检查井、雨 水施工^沟槽分层回填砂 T 沟槽分层回填土2.2 沟槽开挖2.2. 1 沟槽开挖前工作开槽前要认真调查了解地上障碍物及地下地质情况，以 便开槽时实行妥善加固保护措施，同时组织好人员及机械， 保证施工的顺利进行。2.2.2 沟槽开挖形式根据设计图中设计管道的规格、埋置深度以及法律规范要求来确定沟槽开挖的形式，按规定比例放坡，必要时进行支护， 保证沟槽不塌方。2.3 管内沟排水为保证工程实施快捷、施工安全、防止边坡倒塌，在开 挖时要做好沟槽内排水工作，准备好水泵，并在槽底设置 0.35*0.35M 的排水沟每 50m 左右（视水量情况）在沟槽底设 一个集水井，集水井避开检查井位置，并超沟底深 0・6 米左 右；集水井用砖砌，上标高与槽底平，井外视情况可填入 30cm 碎石等虑水材料，使水流入集水井，再用水泵将其排出， 以达到沟底降水目的。集水井要在沟槽回填前拆除。2.4 砂垫层（管基）施工雨污水管道基础采纳砂垫层;钢筋混凝土 II 级管加设 135 度 C15砼管基（平基）。沟槽挖好经验收后，在沟槽底部每 5m 左右打一样桩，用样桩控制中粗砂、中粗砂层中线与高 程。回填砂垫层按设计沟槽宽度满堂铺筑，砂下槽后人工平 整、摊平，用平板式振动器振实，使相对密度大于 0・7 报 监理工程师检查验收。砂基础经取样检验合格后，便可施工砼带型基础，砼采 用集中搅拌自卸车运至现场人工翻拌挠捣，砼带形基础分二 次施工，第一次先施工平基砼，护管砼要待管道安装后才施 工。砼施工时应支模，模板采纳木模，支模时板与板之间应 紧靠，两侧用木桩支撑牢固，以防止漏浆挤模，自由高度超 过 2 米时砼下槽采纳溜槽下落，以防止砼分层离析，砼下槽 后先用插入式振捣器振实，然后用平板振捣器振捣再用人工 整平抹光，浇捣后应及时做好湿养护，养护采纳人工浇水。2.5 平基管座施工（钢筋混凝土 II 级管）2.5.1 吊管安装管道安装待平基强度达到 80%以上时，并且管道边线、标 高已测量好后，即可吊管安装，吊装采纳吊车法。2.5.2 检查尺寸管道安装前...
