某某广场施工测量方案

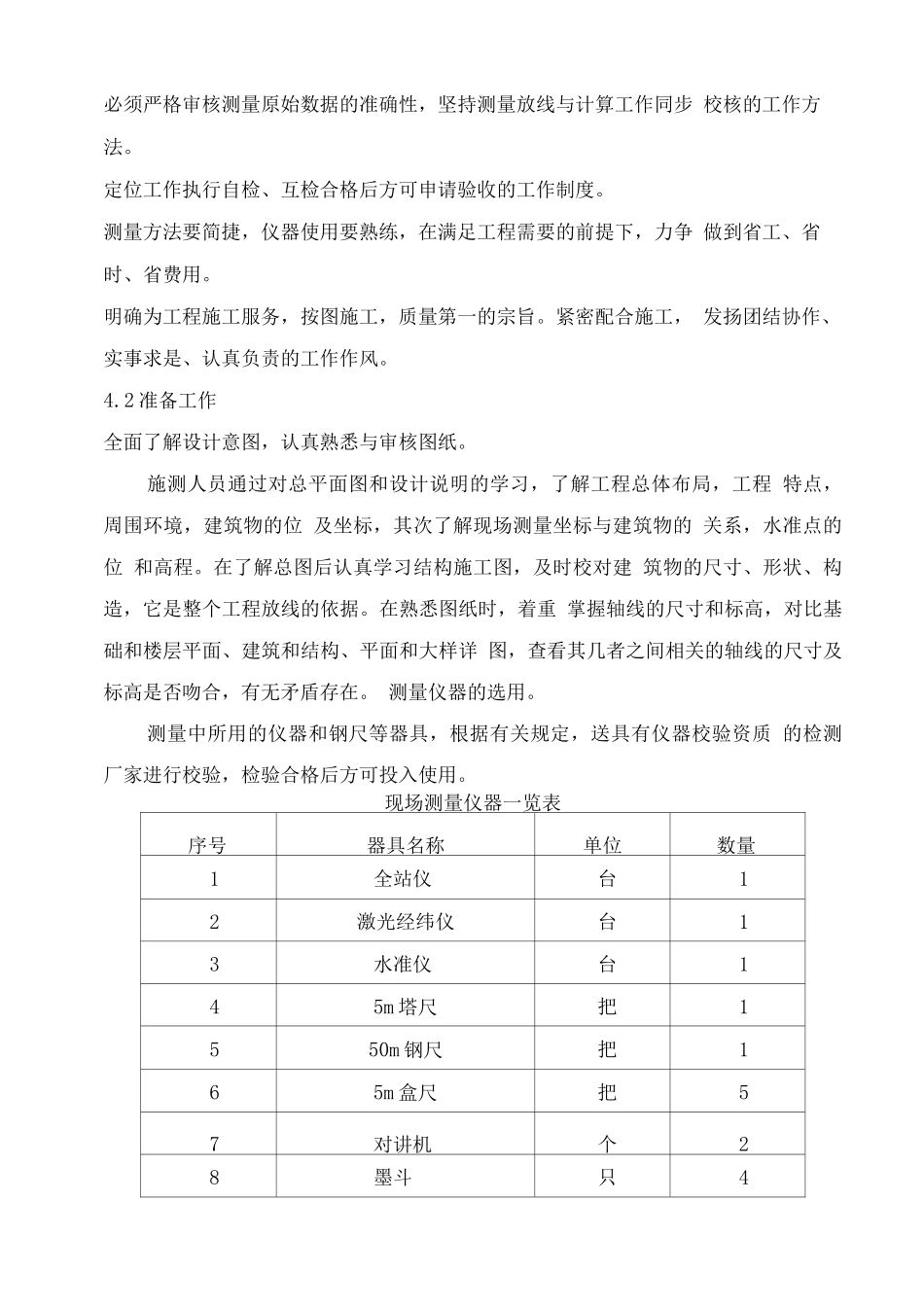

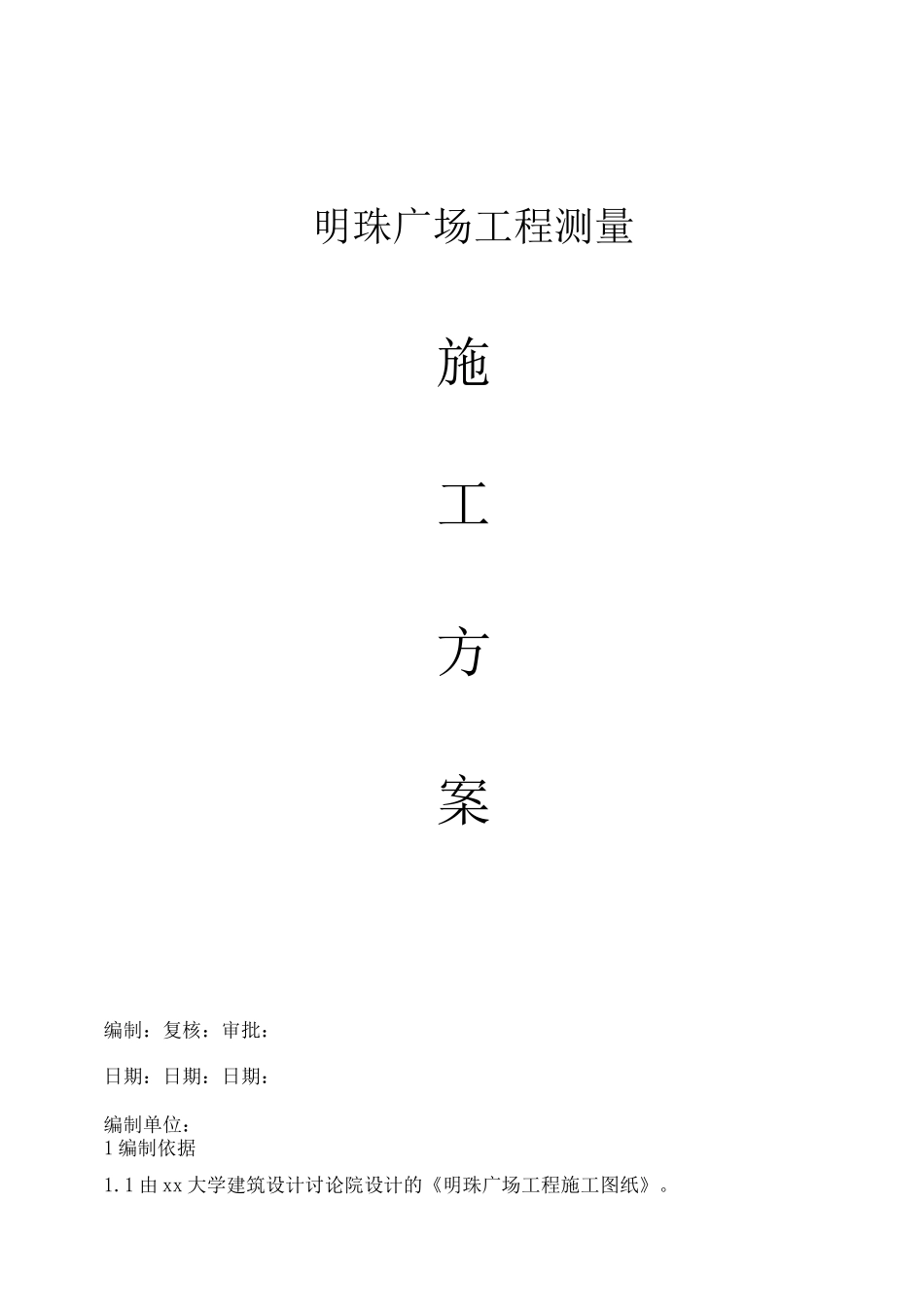

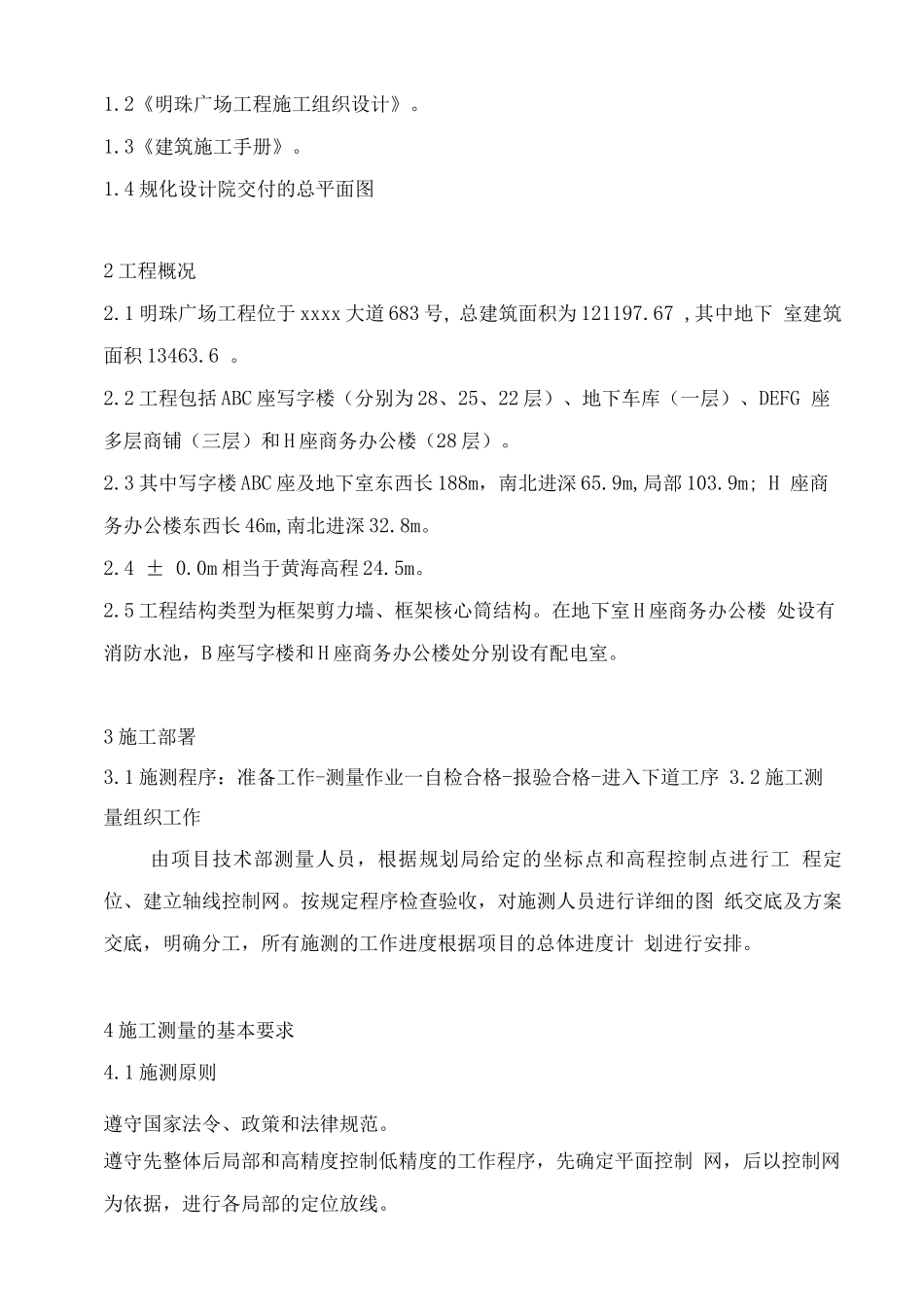

明珠广场工程测量施工方案编制：复核：审批：日期：日期：日期：编制单位：1 编制依据1.1 由 xx 大学建筑设计讨论院设计的《明珠广场工程施工图纸》。1.2《明珠广场工程施工组织设计》。1.3《建筑施工手册》。1.4 规化设计院交付的总平面图2 工程概况2.1 明珠广场工程位于 xxxx 大道 683 号，总建筑面积为 121197.67 ,其中地下 室建筑面积 13463.6 。2.2 工程包括 ABC 座写字楼（分别为 28、25、22 层）、地下车库（一层）、DEFG 座多层商铺（三层）和 H 座商务办公楼（28 层）。2.3 其中写字楼 ABC 座及地下室东西长 188m，南北进深 65.9m,局部 103.9m; H 座商务办公楼东西长 46m,南北进深 32.8m。2.4 ± 0.0m 相当于黄海高程 24.5m。2.5 工程结构类型为框架剪力墙、框架核心筒结构。在地下室 H 座商务办公楼 处设有消防水池，B 座写字楼和 H 座商务办公楼处分别设有配电室。3 施工部署3.1 施测程序：准备工作-测量作业一自检合格-报验合格-进入下道工序 3.2 施工测量组织工作由项目技术部测量人员，根据规划局给定的坐标点和高程控制点进行工 程定位、建立轴线控制网。按规定程序检查验收，对施测人员进行详细的图 纸交底及方案交底，明确分工，所有施测的工作进度根据项目的总体进度计 划进行安排。4 施工测量的基本要求4.1 施测原则遵守国家法令、政策和法律规范。遵守先整体后局部和高精度控制低精度的工作程序，先确定平面控制 网，后以控制网为依据，进行各局部的定位放线。必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步 校核的工作方法。定位工作执行自检、互检合格后方可申请验收的工作制度。测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争 做到省工、省时、省费用。明确为工程施工服务，按图施工，质量第一的宗旨。紧密配合施工， 发扬团结协作、实事求是、认真负责的工作作风。4.2 准备工作全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程 特点，周围环境，建筑物的位 及坐标，其次了解现场测量坐标与建筑物的 关系，水准点的位 和高程。在了解总图后认真学习结构施工图，及时校对建 筑物的尺寸、形状、构造，它是整个工程放线的依据。在熟悉图纸时，着重 掌握轴线的尺寸和标高，对比基础和楼层平面、建筑和结构、平面和大样详 图，查看其几者之间相关的轴线的尺寸及标...
