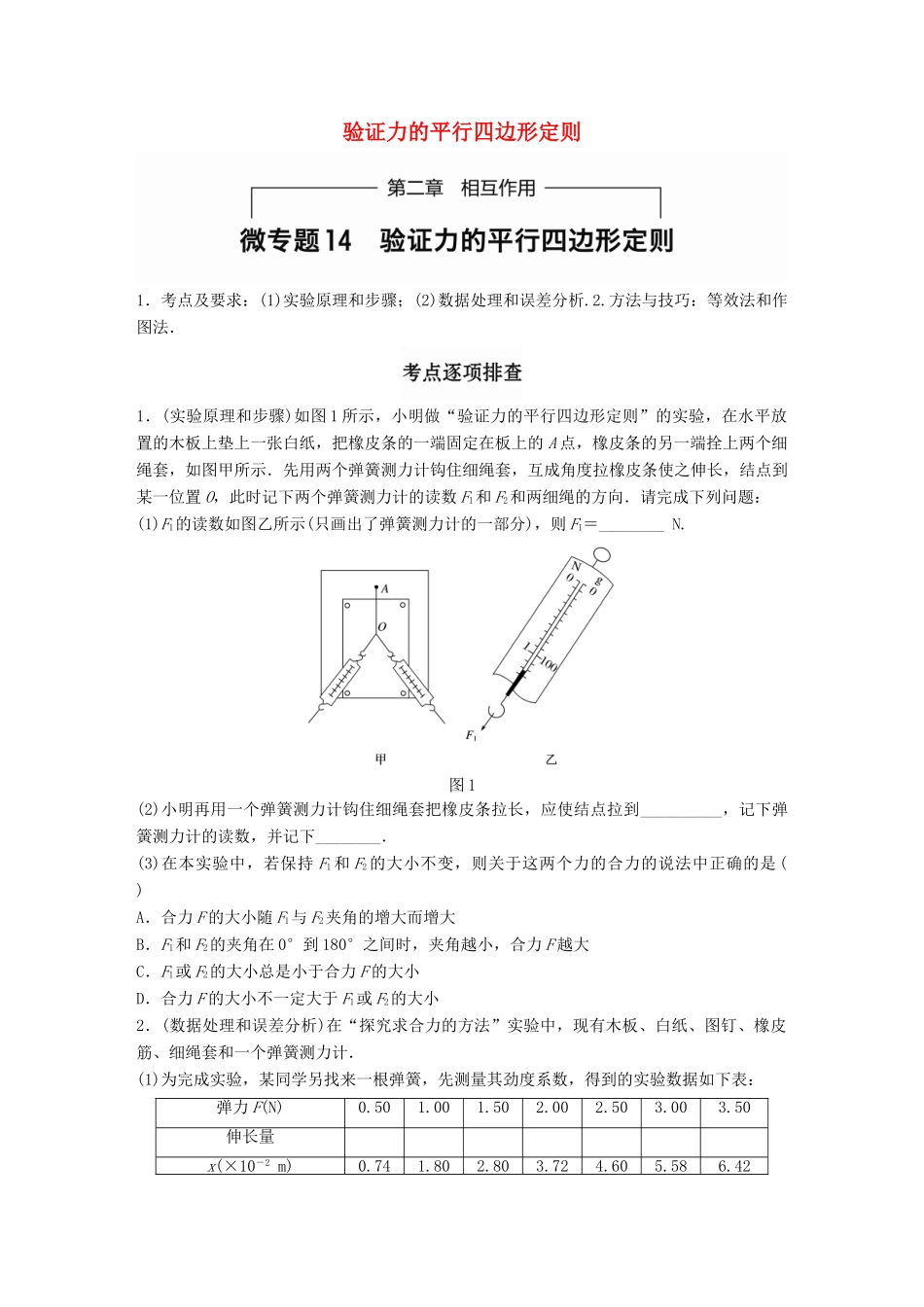

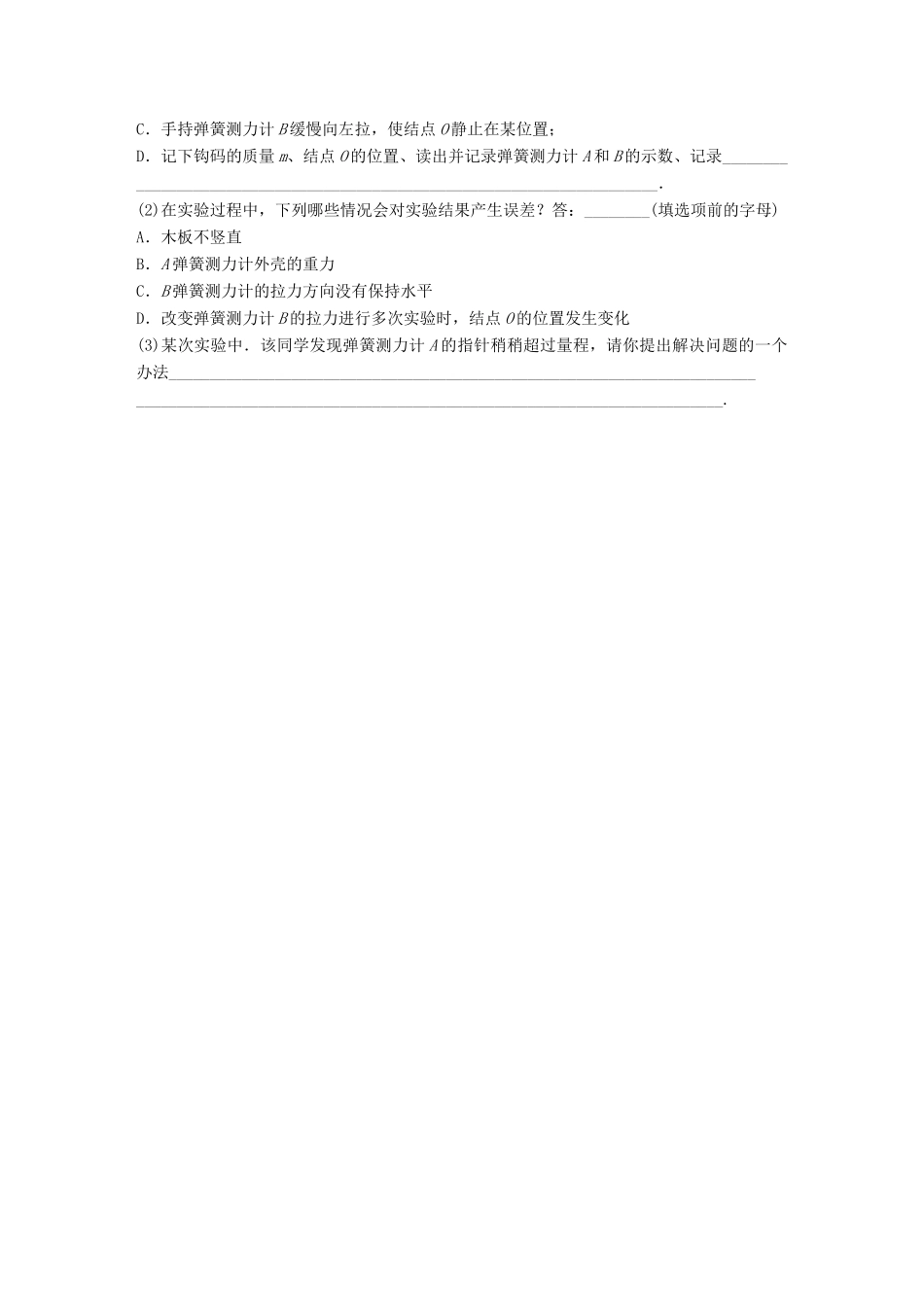

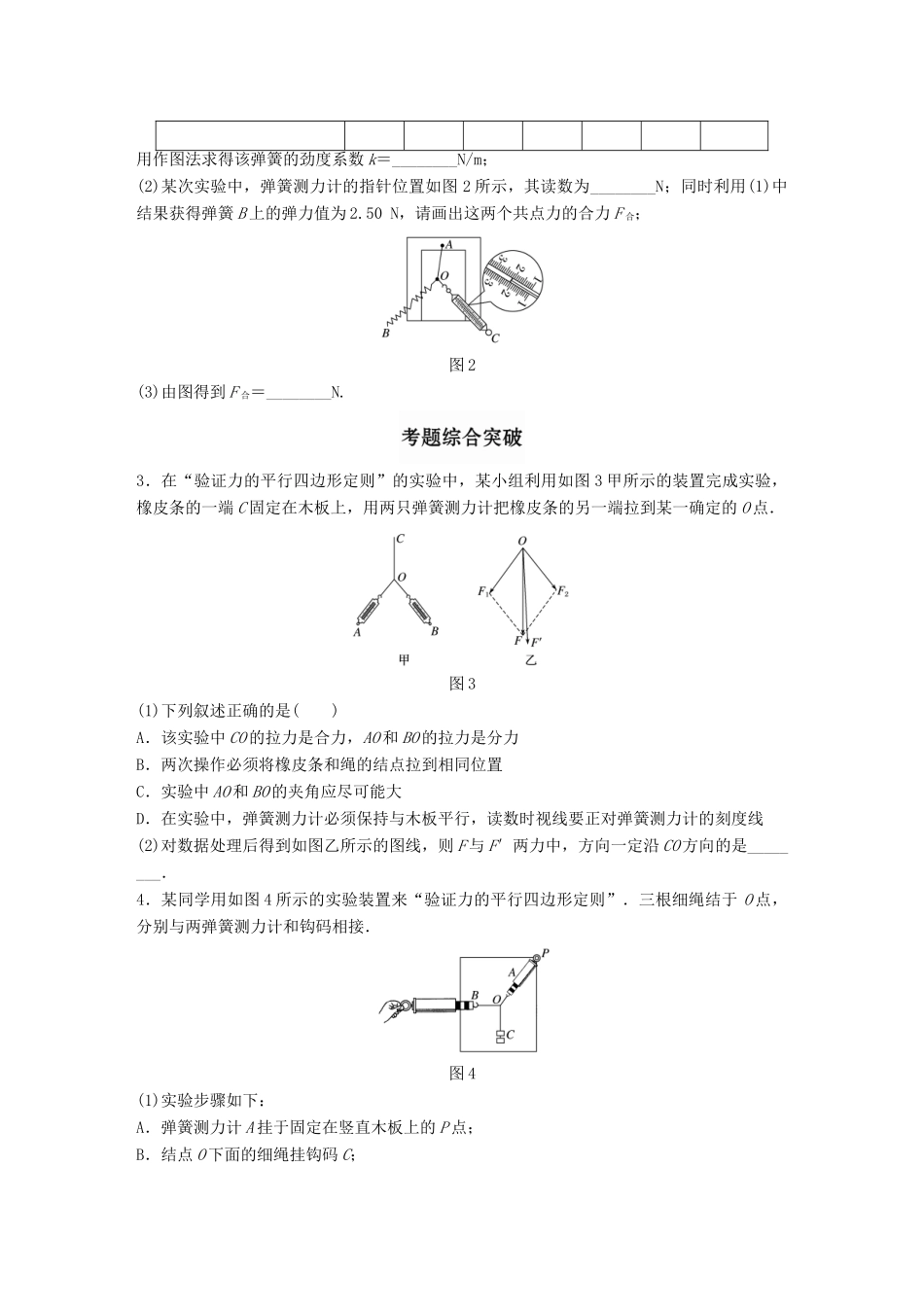

验证力的平行四边形定则1．考点及要求：(1)实验原理和步骤；(2)数据处理和误差分析.2.方法与技巧：等效法和作图法．1．(实验原理和步骤)如图1所示，小明做“验证力的平行四边形定则”的实验，在水平放置的木板上垫上一张白纸，把橡皮条的一端固定在板上的A点，橡皮条的另一端拴上两个细绳套，如图甲所示．先用两个弹簧测力计钩住细绳套，互成角度拉橡皮条使之伸长，结点到某一位置O，此时记下两个弹簧测力计的读数F1和F2和两细绳的方向．请完成下列问题：(1)F1的读数如图乙所示(只画出了弹簧测力计的一部分)，则F1＝________N.图1(2)小明再用一个弹簧测力计钩住细绳套把橡皮条拉长，应使结点拉到__________，记下弹簧测力计的读数，并记下________．(3)在本实验中，若保持F1和F2的大小不变，则关于这两个力的合力的说法中正确的是()A．合力F的大小随F1与F2夹角的增大而增大B．F1和F2的夹角在0°到180°之间时，夹角越小，合力F越大C．F1或F2的大小总是小于合力F的大小D．合力F的大小不一定大于F1或F2的大小2．(数据处理和误差分析)在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一个弹簧测力计．(1)为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表：弹力F(N)0.501.001.502.002.503.003.50伸长量x(×10－2m)0.741.802.803.724.605.586.42用作图法求得该弹簧的劲度系数k＝________N/m；(2)某次实验中，弹簧测力计的指针位置如图2所示，其读数为________N；同时利用(1)中结果获得弹簧B上的弹力值为2.50N，请画出这两个共点力的合力F合；图2(3)由图得到F合＝________N.3．在“验证力的平行四边形定则”的实验中，某小组利用如图3甲所示的装置完成实验，橡皮条的一端C固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点．图3(1)下列叙述正确的是()A．该实验中CO的拉力是合力，AO和BO的拉力是分力B．两次操作必须将橡皮条和绳的结点拉到相同位置C．实验中AO和BO的夹角应尽可能大D．在实验中，弹簧测力计必须保持与木板平行，读数时视线要正对弹簧测力计的刻度线(2)对数据处理后得到如图乙所示的图线，则F与F′两力中，方向一定沿CO方向的是________．4．某同学用如图4所示的实验装置来“验证力的平行四边形定则”．三根细绳结于O点，分别与两弹簧测力计和钩码相接．图4(1)实验步骤如下：A．弹簧测力计A挂于固定在竖直木板上的P点；B．结点O下面的细绳挂钩码C；C．手持弹簧测力计B缓慢向左拉，使结点O静止在某位置；D．记下钩码的质量m、结点O的位置、读出并记录弹簧测力计A和B的示数、记录________________________________________________________________________．(2)在实验过程中，下列哪些情况会对实验结果产生误差？答：________(填选项前的字母)A．木板不竖直B．A弹簧测力计外壳的重力C．B弹簧测力计的拉力方向没有保持水平D．改变弹簧测力计B的拉力进行多次实验时，结点O的位置发生变化(3)某次实验中．该同学发现弹簧测力计A的指针稍稍超过量程，请你提出解决问题的一个办法________________________________________________________________________________________________________________________________________________.答案解析1．(1)1.23(1.22～1.24均可)(2)同一位置O细绳的方向(3)BD解析(1)弹簧测力计的最小格为0.1N，需向下一位估读，读数为1.23N．(2)合力与两个分力的作用效果相同，故应将橡皮条拉至同一位置O；力是矢量，应同时记录力的大小和方向．(3)F1与F2大小不变时，两力的夹角越小，合力越大，选项A错误，选项B正确；合力与分力是等效替代的关系，但合力不一定大，分力也不一定小，选项C错误，选项D正确．2．(1)见解析图54(52～56均可)(2)2.10(2.08～2.12均可)见解析图(3)3.30(3.10～3.50均可)解析(1)如图甲所示，在图象上取相距较远的两点P(0.50,0.30)，Q(6.00,3.25)，弹簧的劲度系数k＝N/cm≈0.54N/cm＝54N/m；(2)弹簧测力计的读数为2.10N，利用作图法作出合力的图示，如图乙所示．(3)由(2)中图示可得F合＝3.30N.3．(1)BD(2)F′解析(1)AO和BO的拉力与CO的拉力的合力为零，它们之间不...
