柱子加固模板方案VIP专享

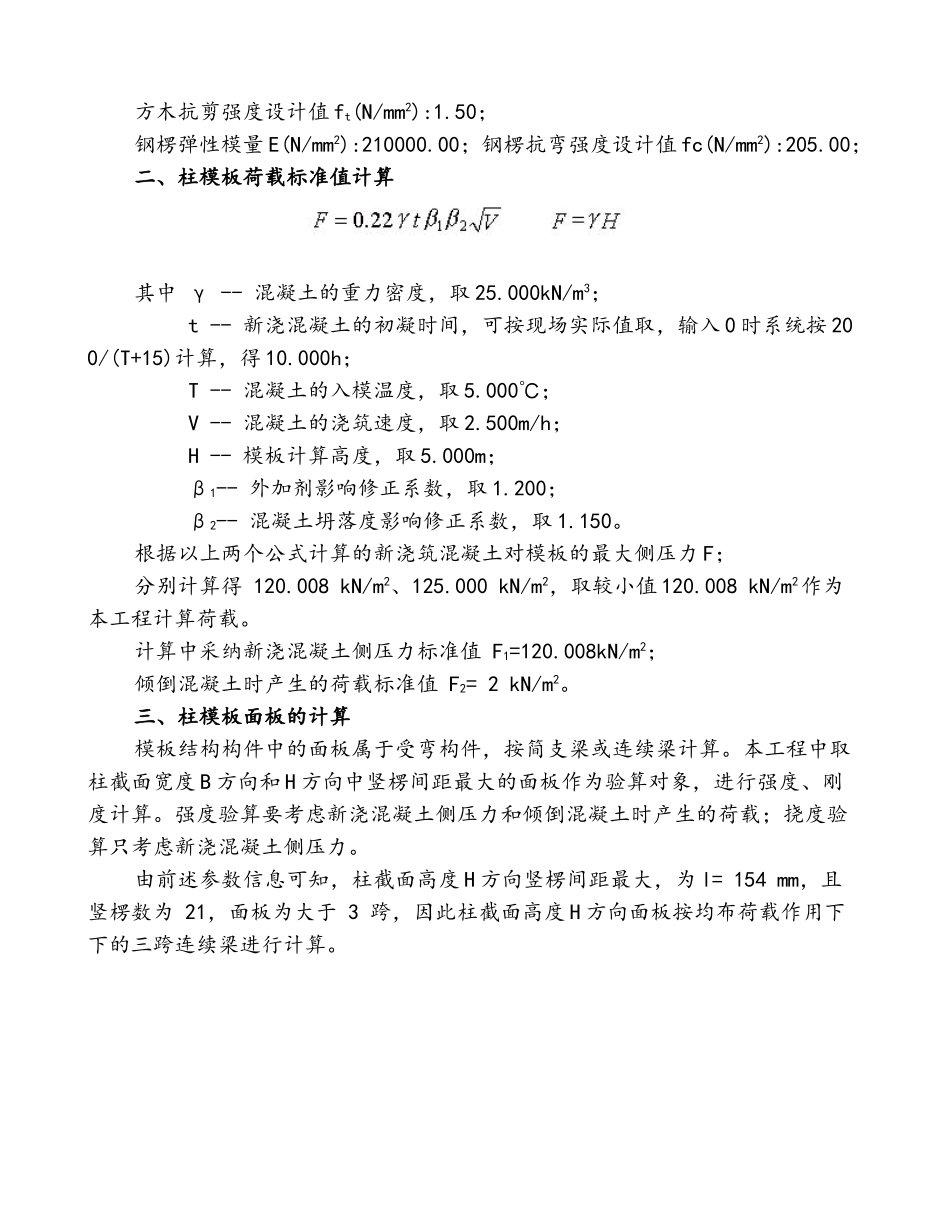

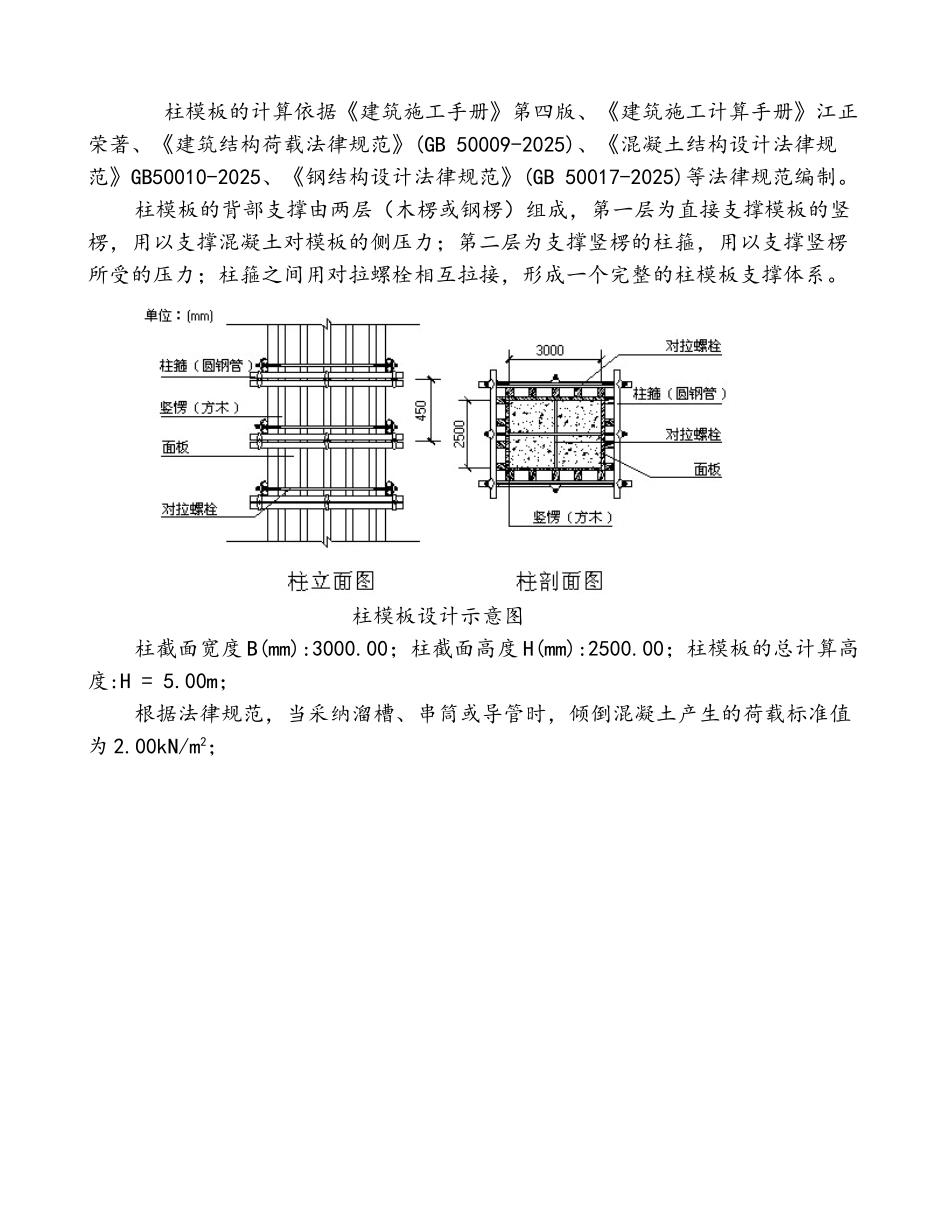

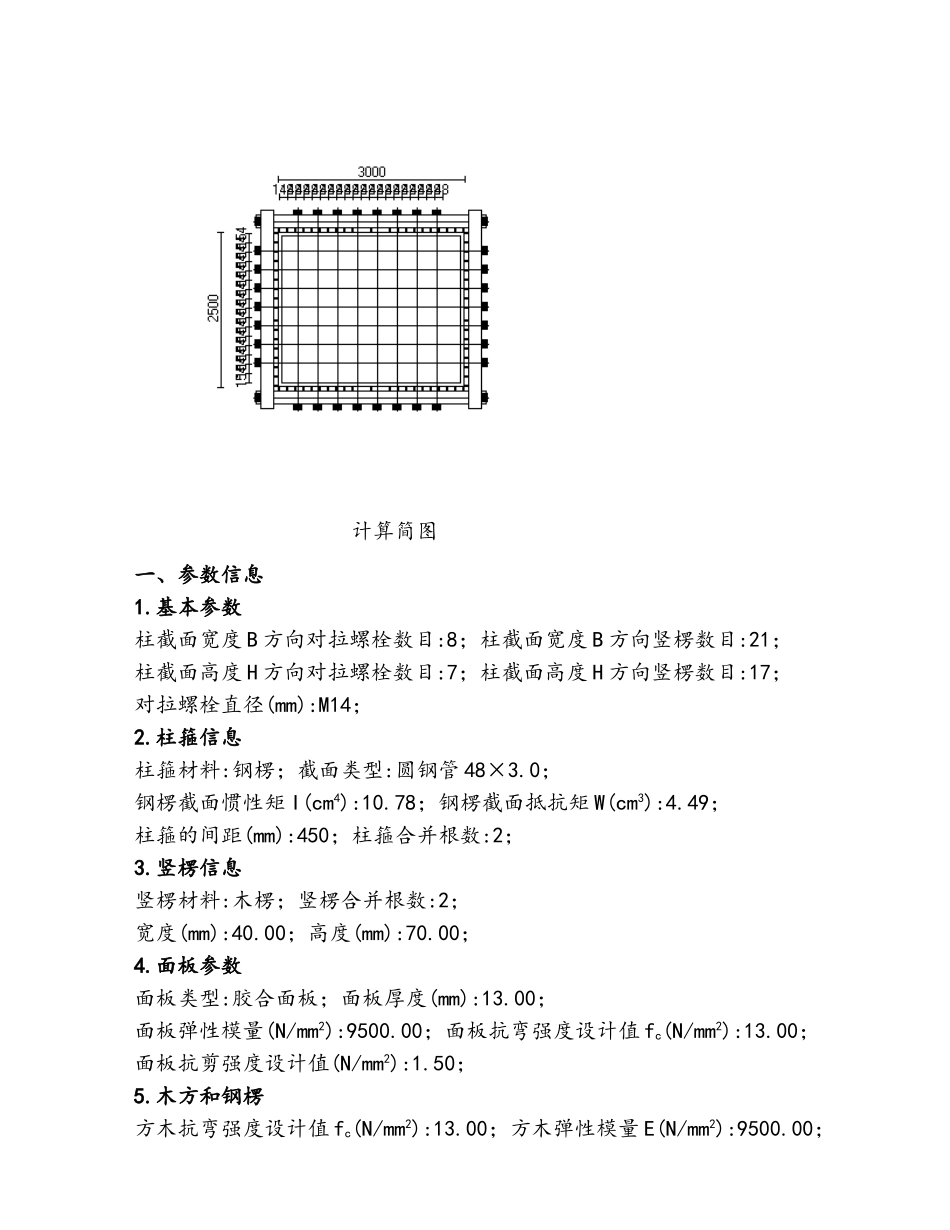

柱模板的计算依据《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载法律规范》(GB 50009-2025)、《混凝土结构设计法律规范》GB50010-2025、《钢结构设计法律规范》(GB 50017-2025)等法律规范编制。柱模板的背部支撑由两层（木楞或钢楞）组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。 柱模板设计示意图柱截面宽度 B(mm):3000.00；柱截面高度 H(mm):2500.00；柱模板的总计算高度:H = 5.00m；根据法律规范，当采纳溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为 2.00kN/m2； 计算简图一、参数信息1.基本参数柱截面宽度 B 方向对拉螺栓数目:8；柱截面宽度 B 方向竖楞数目:21；柱截面高度 H 方向对拉螺栓数目:7；柱截面高度 H 方向竖楞数目:17；对拉螺栓直径(mm):M14；2.柱箍信息柱箍材料:钢楞；截面类型:圆钢管 48×3.0；钢楞截面惯性矩 I(cm4):10.78；钢楞截面抵抗矩 W(cm3):4.49；柱箍的间距(mm):450；柱箍合并根数:2；3.竖楞信息竖楞材料:木楞；竖楞合并根数:2；宽度(mm):40.00；高度(mm):70.00；4.面板参数面板类型:胶合面板；面板厚度(mm):13.00；面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值 fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方和钢楞方木抗弯强度设计值 fc(N/mm2):13.00；方木弹性模量 E(N/mm2):9500.00；方木抗剪强度设计值 ft(N/mm2):1.50；钢楞弹性模量 E(N/mm2):210000.00；钢楞抗弯强度设计值 fc(N/mm2):205.00；二、柱模板荷载标准值计算 其中 γ -- 混凝土的重力密度，取 25.000kN/m3； t -- 新浇混凝土的初凝时间，可按现场实际值取，输入 0 时系统按 200/(T+15)计算，得 10.000h； T -- 混凝土的入模温度，取 5.000℃； V -- 混凝土的浇筑速度，取 2.500m/h； H -- 模板计算高度，取 5.000m； β1-- 外加剂影响修正系数，取 1.200； β2-- 混凝土坍落度影响修正系数，取 1.150。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力 F；分别计算得 120.008 kN/m2、125.000 kN/m2，取较小值 120.008 kN/m2作为本工程计算荷载。计算中采纳新浇混凝土侧压力标准值 F1=120.008kN/m2；倾倒混凝土时产生的荷载标准值 F2= 2 kN/m2。三、柱模板面板的计算模板结构构件中的面板属...
