桁架吊装方案

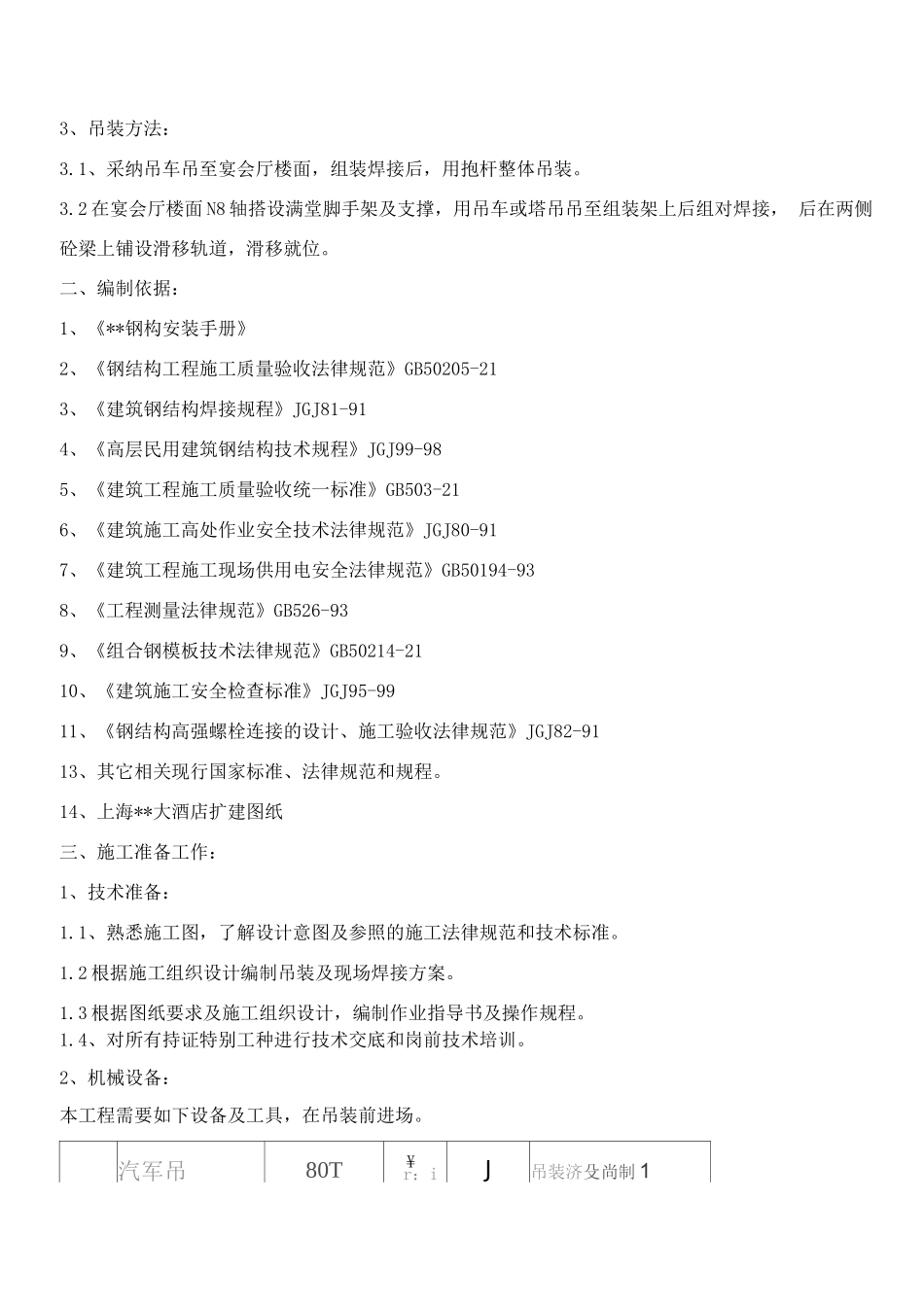

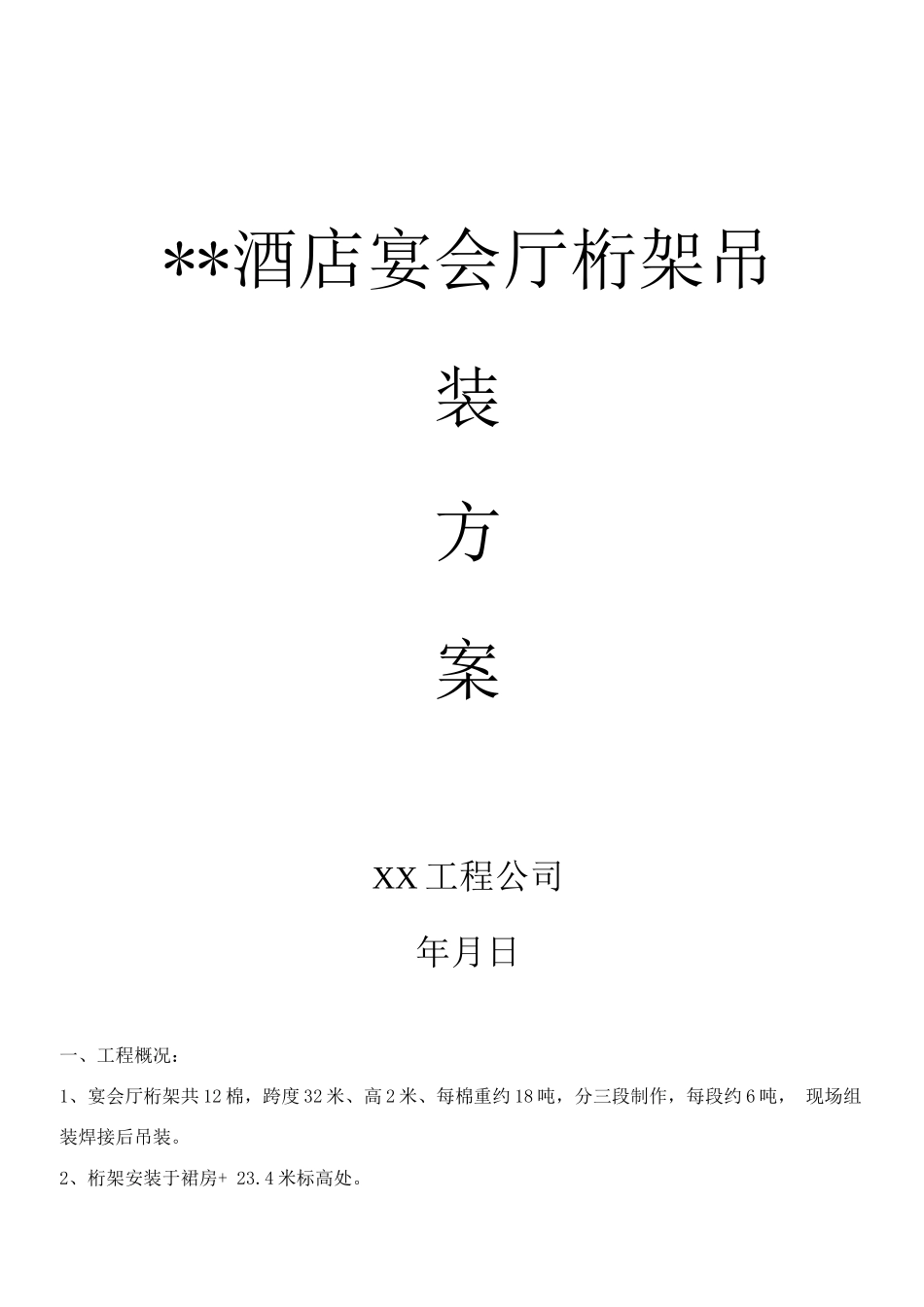

**酒店宴会厅桁架吊装方案XX 工程公司年月日一、工程概况：1、宴会厅桁架共 12 棉，跨度 32 米、高 2 米、每棉重约 18 吨，分三段制作，每段约 6 吨， 现场组装焊接后吊装。2、桁架安装于裙房+ 23.4 米标高处。3、吊装方法：3.1、采纳吊车吊至宴会厅楼面，组装焊接后，用抱杆整体吊装。3.2 在宴会厅楼面 N8 轴搭设满堂脚手架及支撑，用吊车或塔吊吊至组装架上后组对焊接， 后在两侧砼梁上铺设滑移轨道，滑移就位。二、编制依据：1、《**钢构安装手册》2、《钢结构工程施工质量验收法律规范》GB50205-213、《建筑钢结构焊接规程》JGJ81-914、《高层民用建筑钢结构技术规程》JGJ99-985、《建筑工程施工质量验收统一标准》GB503-216、《建筑施工高处作业安全技术法律规范》JGJ80-917、《建筑工程施工现场供用电安全法律规范》GB50194-938、《工程测量法律规范》GB526-939、《组合钢模板技术法律规范》GB50214-2110、《建筑施工安全检查标准》JGJ95-9911、《钢结构高强螺栓连接的设计、施工验收法律规范》JGJ82-9113、其它相关现行国家标准、法律规范和规程。14、上海**大酒店扩建图纸三、施工准备工作：1、技术准备：1.1、熟悉施工图，了解设计意图及参照的施工法律规范和技术标准。1.2 根据施工组织设计编制吊装及现场焊接方案。1.3 根据图纸要求及施工组织设计，编制作业指导书及操作规程。1.4、对所有持证特别工种进行技术交底和岗前技术培训。2、机械设备：本工程需要如下设备及工具，在吊装前进场。汽军吊80T¥ r：iJ吊装济殳尚制 12塔吊HA36B-,、，:1吊装分段糊架用3卷扬机3T桁架移位用4"波探伤机15细义J2I：：］J8•水准仪S3417.117W 阁徭 1 筷1 1 z、li8角向磨光机4>125:、 I::]li9新 rZW 出.X410 w 条 m 箱30Kg¥匚]J113 X 6M味的12只lii13 钢顷.i. 12 22若干14 卸扣及绳 F-笠:!: l：5若干15M27"30把16 翩销小勇？臾lu17 扳手笠用：H若干xdiJ 机3、材料准备：根据施工图及施工组织设计要求，编制材料进场计划。本工程吊装辅材用量（计划）如下：1电焊条E-：4Sf).Vf422E5G16J^O6吨1焊接用2氧气瓶203乙焕气瓶104油漆红丹50补漆用r钢管架子管米50h扣件谷型个若干枕木根50X工字钢H3米72滑移用轻轨14#米72滑移用lu钢板5 -20米， 211槽钢16#米2412砂轮片*125片24、劳动力按排：投入劳动力 40 人，另根据施工进度情况调整人员。1吊车司机人4含塔吊司机2测量工人23起重工人64安装工人85电焊工人66...
