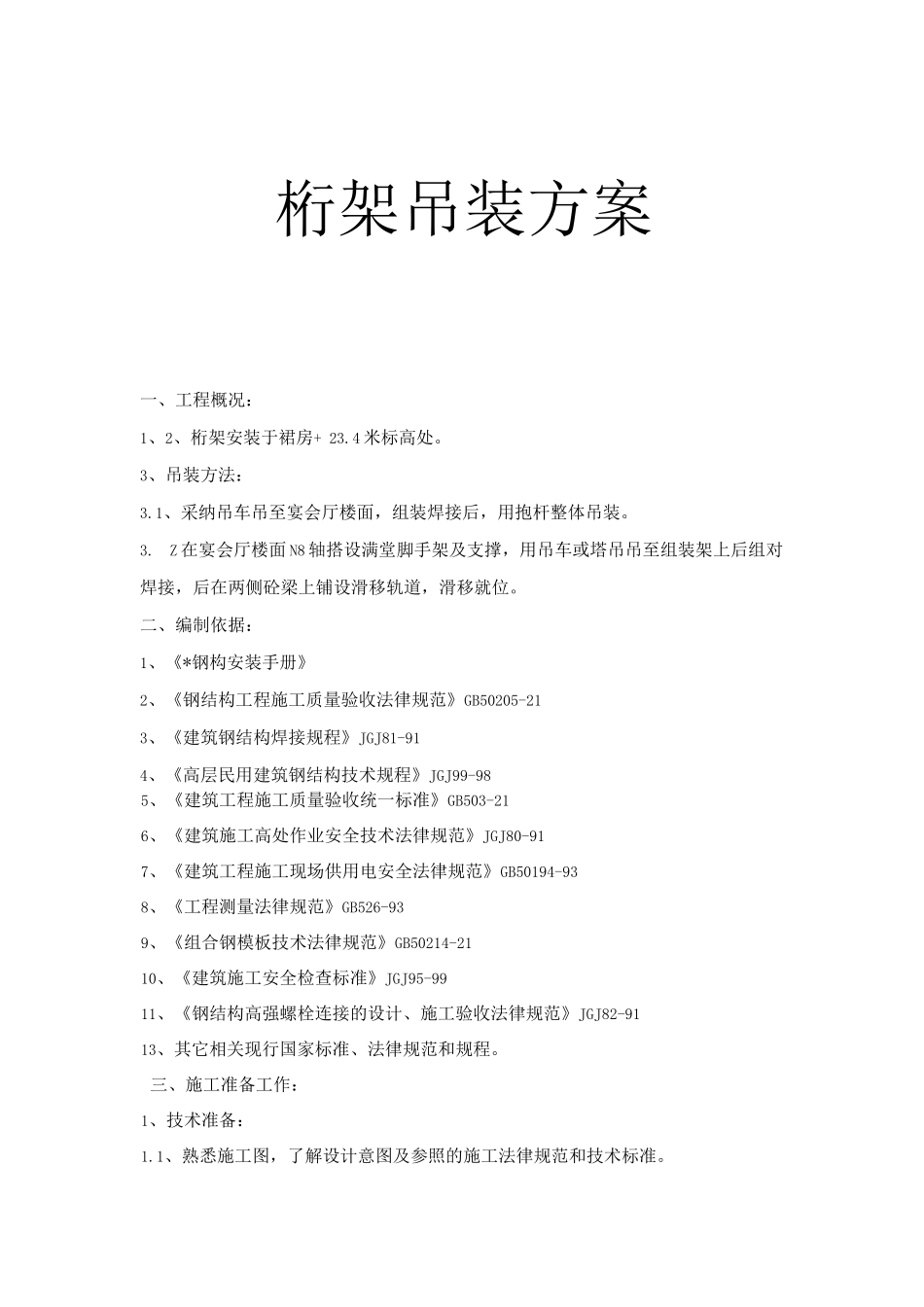

桁架吊装施工方案

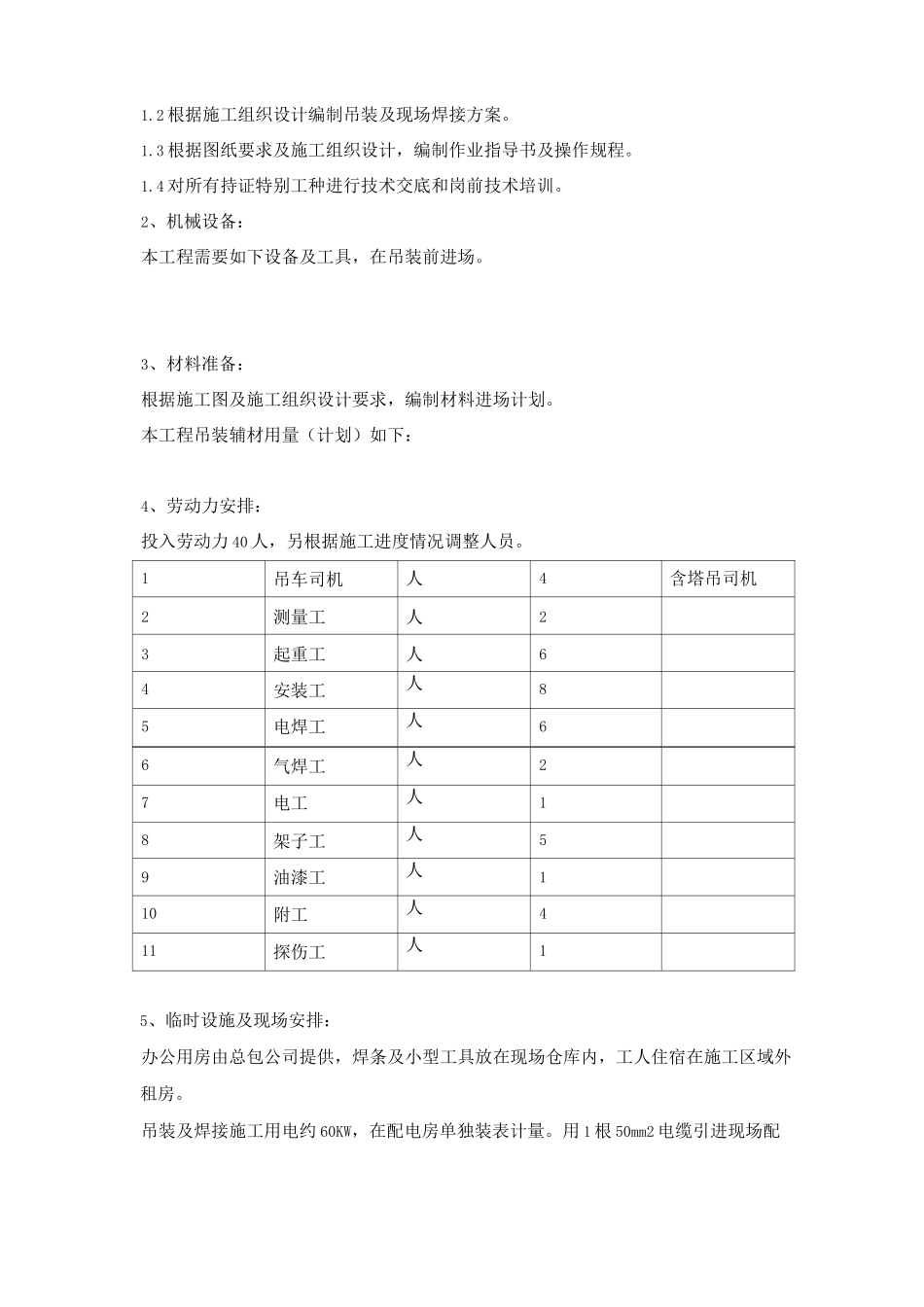

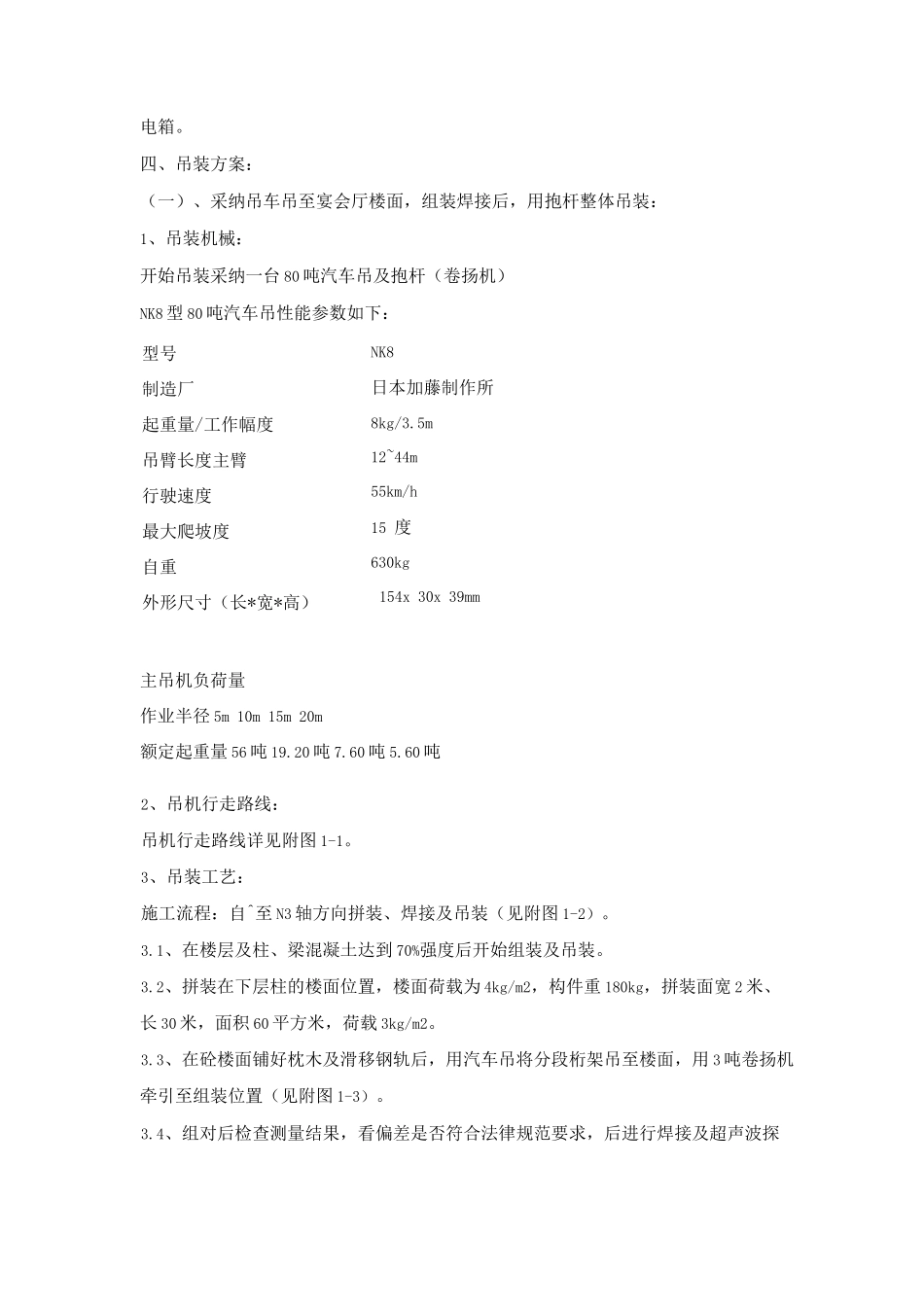

桁架吊装方案一、工程概况：1、2、桁架安装于裙房+ 23.4 米标高处。3、吊装方法：3.1、采纳吊车吊至宴会厅楼面，组装焊接后，用抱杆整体吊装。3.Z 在宴会厅楼面 N8 轴搭设满堂脚手架及支撑，用吊车或塔吊吊至组装架上后组对焊接，后在两侧砼梁上铺设滑移轨道，滑移就位。二、编制依据：1、《*钢构安装手册》2、《钢结构工程施工质量验收法律规范》GB50205-213、《建筑钢结构焊接规程》JGJ81-914、《高层民用建筑钢结构技术规程》JGJ99-985、《建筑工程施工质量验收统一标准》GB503-216、《建筑施工高处作业安全技术法律规范》JGJ80-917、《建筑工程施工现场供用电安全法律规范》GB50194-938、《工程测量法律规范》GB526-939、《组合钢模板技术法律规范》GB50214-2110、《建筑施工安全检查标准》JGJ95-9911、《钢结构高强螺栓连接的设计、施工验收法律规范》JGJ82-9113、其它相关现行国家标准、法律规范和规程。三、施工准备工作：1、技术准备：1.1、熟悉施工图，了解设计意图及参照的施工法律规范和技术标准。1.2 根据施工组织设计编制吊装及现场焊接方案。1.3 根据图纸要求及施工组织设计，编制作业指导书及操作规程。1.4 对所有持证特别工种进行技术交底和岗前技术培训。2、机械设备：本工程需要如下设备及工具，在吊装前进场。3、材料准备：根据施工图及施工组织设计要求，编制材料进场计划。本工程吊装辅材用量（计划）如下：4、劳动力安排：投入劳动力 40 人，另根据施工进度情况调整人员。1吊车司机人4含塔吊司机2测量工人23起重工人64安装工人85电焊工人66气焊工人27电工人18架子工人59油漆工人110附工人411探伤工人15、临时设施及现场安排：办公用房由总包公司提供，焊条及小型工具放在现场仓库内，工人住宿在施工区域外租房。吊装及焊接施工用电约 60KW，在配电房单独装表计量。用 1 根 50mm2 电缆引进现场配电箱。四、吊装方案：（一）、采纳吊车吊至宴会厅楼面，组装焊接后，用抱杆整体吊装：1、吊装机械：开始吊装采纳一台 80 吨汽车吊及抱杆（卷扬机）NK8 型 80 吨汽车吊性能参数如下：型号制造厂起重量/工作幅度吊臂长度主臂行驶速度最大爬坡度自重外形尺寸（长*宽*高）NK8日本加藤制作所8kg/3.5m12~44m55km/h15 度630kg154x 30x 39mm主吊机负荷量作业半径 5m 10m 15m 20m额定起重量 56 吨 19.20 吨 7.60 吨 5.60 吨2、吊机行走路线：吊机行走路线详见附图 1-1。3、吊装工艺：施工流程：自^至 ...
