框架涵作业指导书

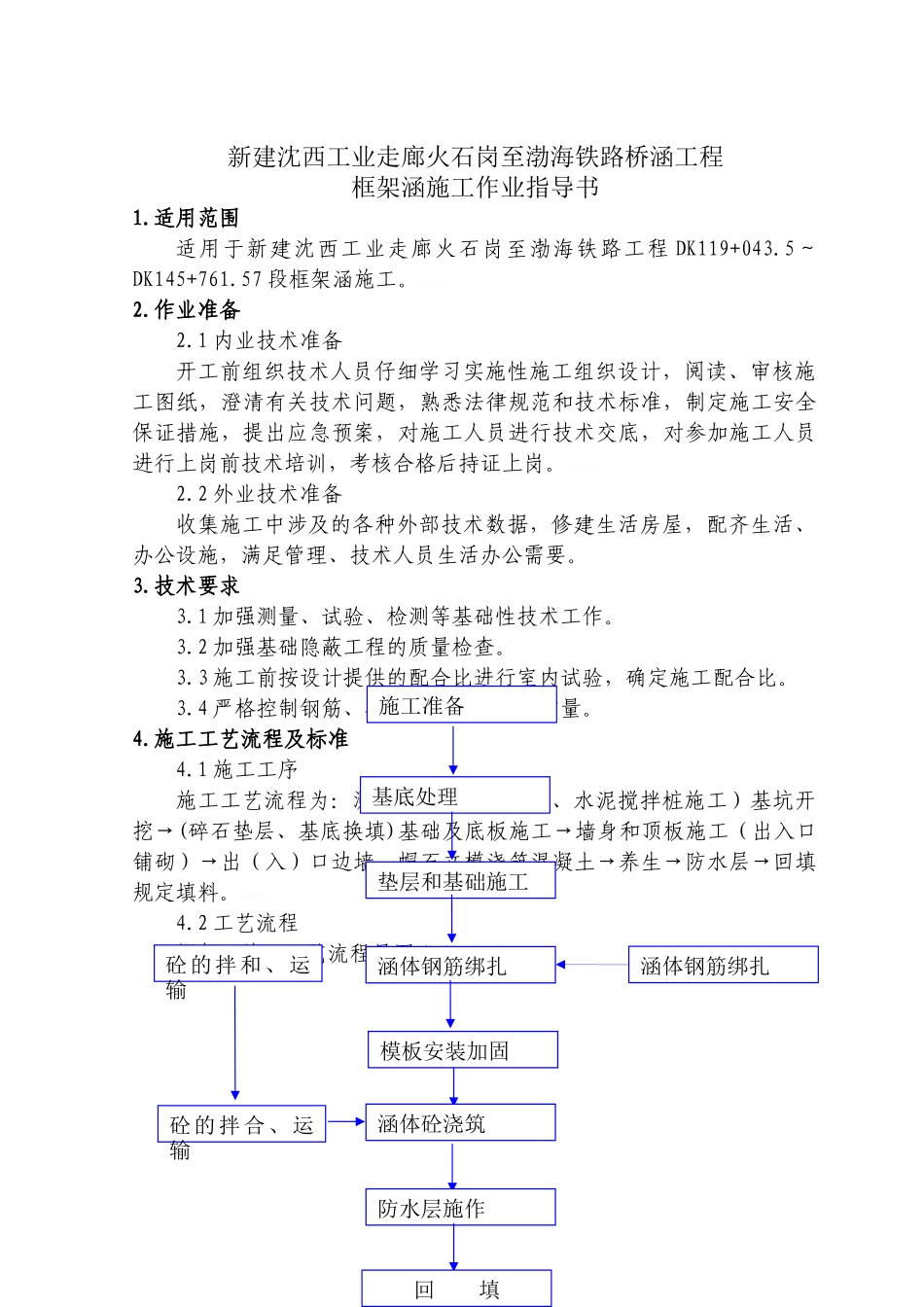

新建沈西工业走廊火石岗至渤海铁路桥涵工程框架涵施工作业指导书1.适用范围适用于新建沈西工业走廊火石岗至渤海铁路工程 DK119+043.5～DK145+761.57 段框架涵施工。y4oEn。2.作业准备2.1 内业技术准备开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3NYSo。2.2 外业技术准备收集施工中涉及的各种外部技术数据，修建生活房屋，配齐生活、办公设施，满足管理、技术人员生活办公需要。3.技术要求3.1 加强测量、试验、检测等基础性技术工作。3.2 加强基础隐蔽工程的质量检查。3.3 施工前按设计提供的配合比进行室内试验，确定施工配合比。 3.4 严格控制钢筋、模板、混凝土工程质量。4.施工工艺流程及标准4.1 施工工序施工工艺流程为：测量放样→（碎石桩、水泥搅拌桩施工）基坑开挖→(碎石垫层、基底换填)基础及底板施工→墙身和顶板施工（出入口铺砌）→出（入）口边墙、帽石立模浇筑混凝土→养生→防水层→回填规定填料。QRP8z。4.2 工艺流程框架涵施工工艺流程见图 4-1。ZYxUh。涵体砼浇筑涵体钢筋绑扎防水层施作垫层和基础施工模板安装加固施工准备基底处理涵体钢筋绑扎回 填砼的拌合、运输砼的拌和、运输图 4-1 框架涵施工工艺框图5.施工要求5.1 准备工作施工前对原地面进行防、排水措施处理，以防雨水对作业基坑造成坍塌而影响施工；为施工方便，提前将水准点引至施工现场稳固、可靠的地方，经对水准点测量复核后用于施工。施工技术交底：对到场施工机械操作人员进行安全作业交底；按图纸设计尺寸对所需模板进行加工制作；在基坑开挖前，测量组先进行基础的定位放线，根据纵、横轴线，按设计坡度放样基坑开挖轮廓线。基坑各定位点的标高及开挖过程中标高检查，用水准测量控制。6zZV1。 5.2 基础开挖、基底处理基坑开挖采纳人工配合挖掘机开挖，先用挖掘机开挖，基底预留 20-30cm 人工挖除。为确保基坑坑壁边坡稳定，基坑开挖过程中，沿基坑顶面四周 2 米范围内不得堆置土方、物料和石块，以免基坑坍塌。ZIL2z。⑴ 基底有碎石桩或水泥搅拌桩加固地基处理的涵洞，施工工艺和方法同路基部分地基处理。基底采纳换填处理的涵洞，及时进行换填。分层填筑，由蛙式打夯机或压路机夯击、碾压密实。xUXKa。⑵ 地基承载力检测技术人员与试验...
