框架钢结构预制安装方案

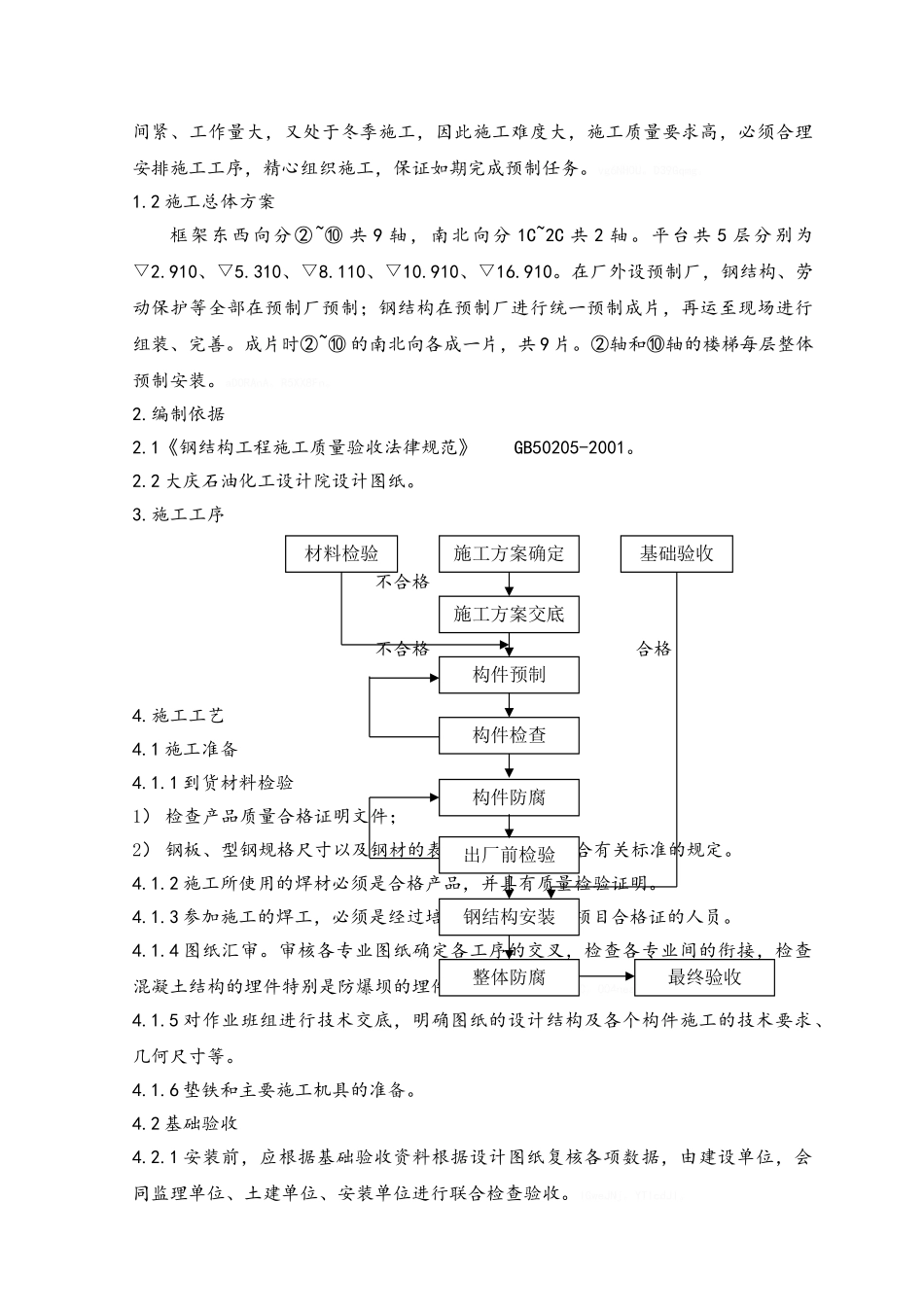

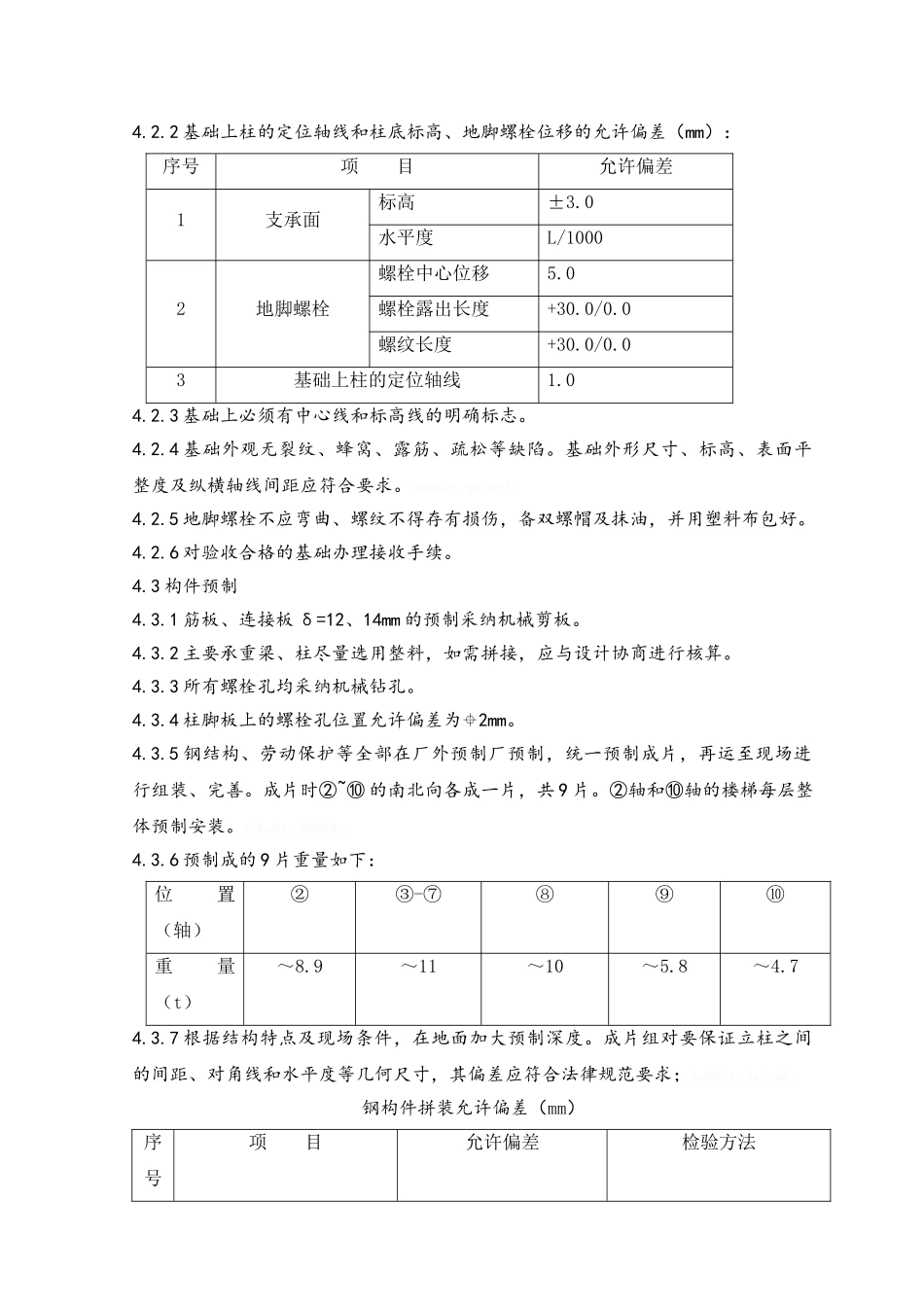

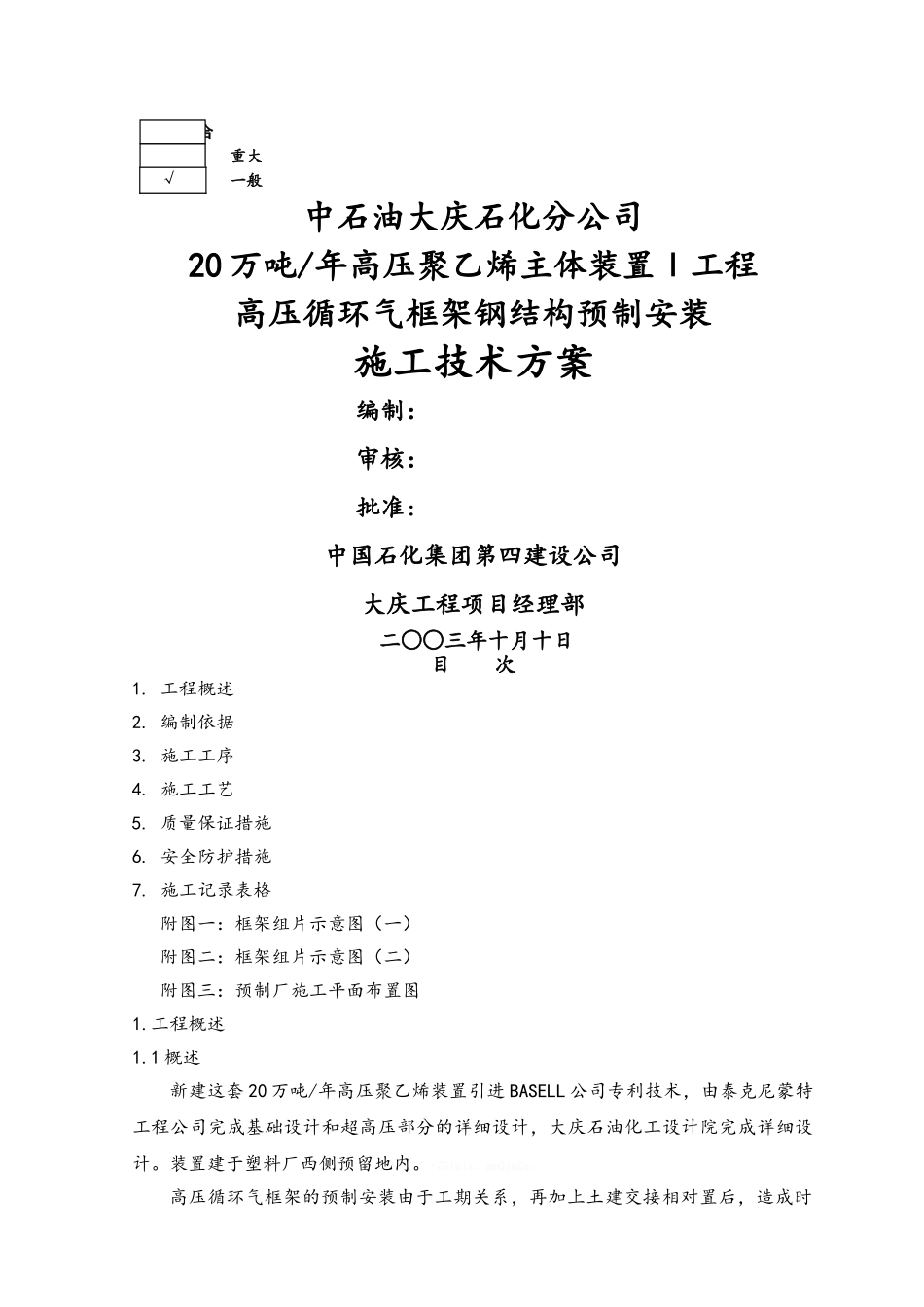

综合 重大 一般中石油大庆石化分公司20 万吨/年高压聚乙烯主体装置Ⅰ工程高压循环气框架钢结构预制安装施工技术方案编制： 审核： 批准：中国石化集团第四建设公司大庆工程项目经理部二○○三年十月十日目 次1. 工程概述2. 编制依据3. 施工工序4. 施工工艺5. 质量保证措施6. 安全防护措施7. 施工记录表格附图一：框架组片示意图（一）附图二：框架组片示意图（二）附图三：预制厂施工平面布置图1.工程概述1.1 概述新建这套 20 万吨/年高压聚乙烯装置引进 BASELL 公司专利技术，由泰克尼蒙特工程公司完成基础设计和超高压部分的详细设计，大庆石油化工设计院完成详细设计。装置建于塑料厂西侧预留地内。rZClals。amQjeCq。高压循环气框架的预制安装由于工期关系，再加上土建交接相对置后，造成时√间紧、工作量大，又处于冬季施工，因此施工难度大，施工质量要求高，必须合理安排施工工序，精心组织施工，保证如期完成预制任务。vg6NH0U。D39Gqmg。1.2 施工总体方案框架东西向分②~⑩ 共 9 轴，南北向分 1C~2C 共 2 轴。平台共 5 层分别为▽2.910、▽5.310、▽8.110、▽10.910、▽16.910。在厂外设预制厂，钢结构、劳动保护等全部在预制厂预制；钢结构在预制厂进行统一预制成片，再运至现场进行组装、完善。成片时②~⑩ 的南北向各成一片，共 9 片。②轴和⑩轴的楼梯每层整体预制安装。aDORAnA。R5XX8Fn。2.编制依据2.1《钢结构工程施工质量验收法律规范》 GB50205-2001。2.2 大庆石油化工设计院设计图纸。3.施工工序 不合格 合格 不合格 合格 合格4.施工工艺4.1 施工准备4.1.1 到货材料检验1） 检查产品质量合格证明文件；2） 钢板、型钢规格尺寸以及钢材的表面外观质量应符合有关标准的规定。4.1.2 施工所使用的焊材必须是合格产品，并具有质量检验证明。4.1.3 参加施工的焊工，必须是经过培训，并取得相应项目合格证的人员。4.1.4 图纸汇审。审核各专业图纸确定各工序的交叉，检查各专业间的衔接，检查混凝土结构的埋件特别是防爆坝的埋件是否齐全。glQ8k6C。O04nea4。4.1.5 对作业班组进行技术交底，明确图纸的设计结构及各个构件施工的技术要求、几何尺寸等。4.1.6 垫铁和主要施工机具的准备。4.2 基础验收4.2.1 安装前，应根据基础验收资料根据设计图纸复核各项数据，由建设单位，会同监理单位、土建单位、安装单位进行联合检查验收。IGweJNj。YTIcdJl。施工方案确定施工方案交底构件预制构...
