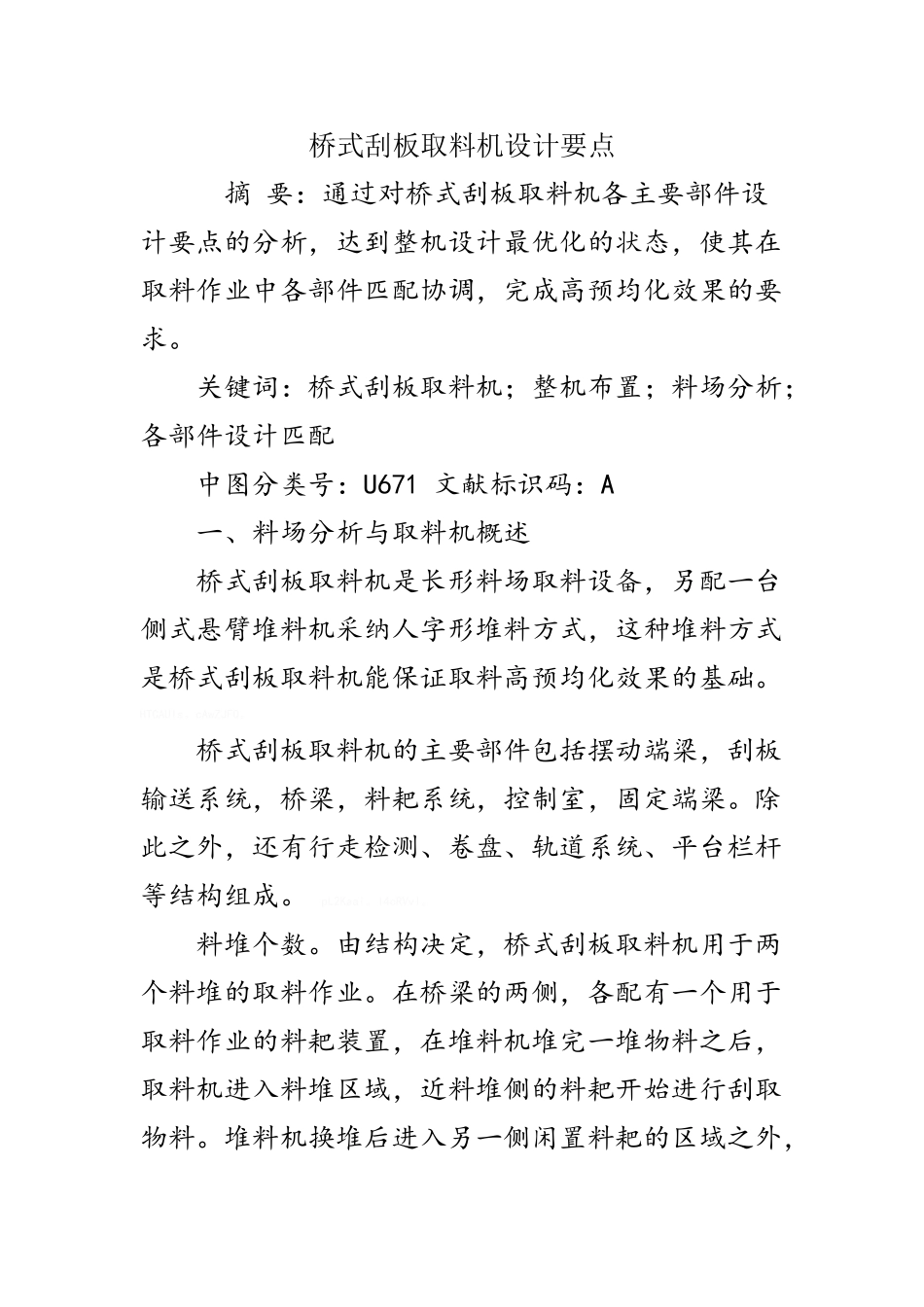

桥式刮板取料机设计要点

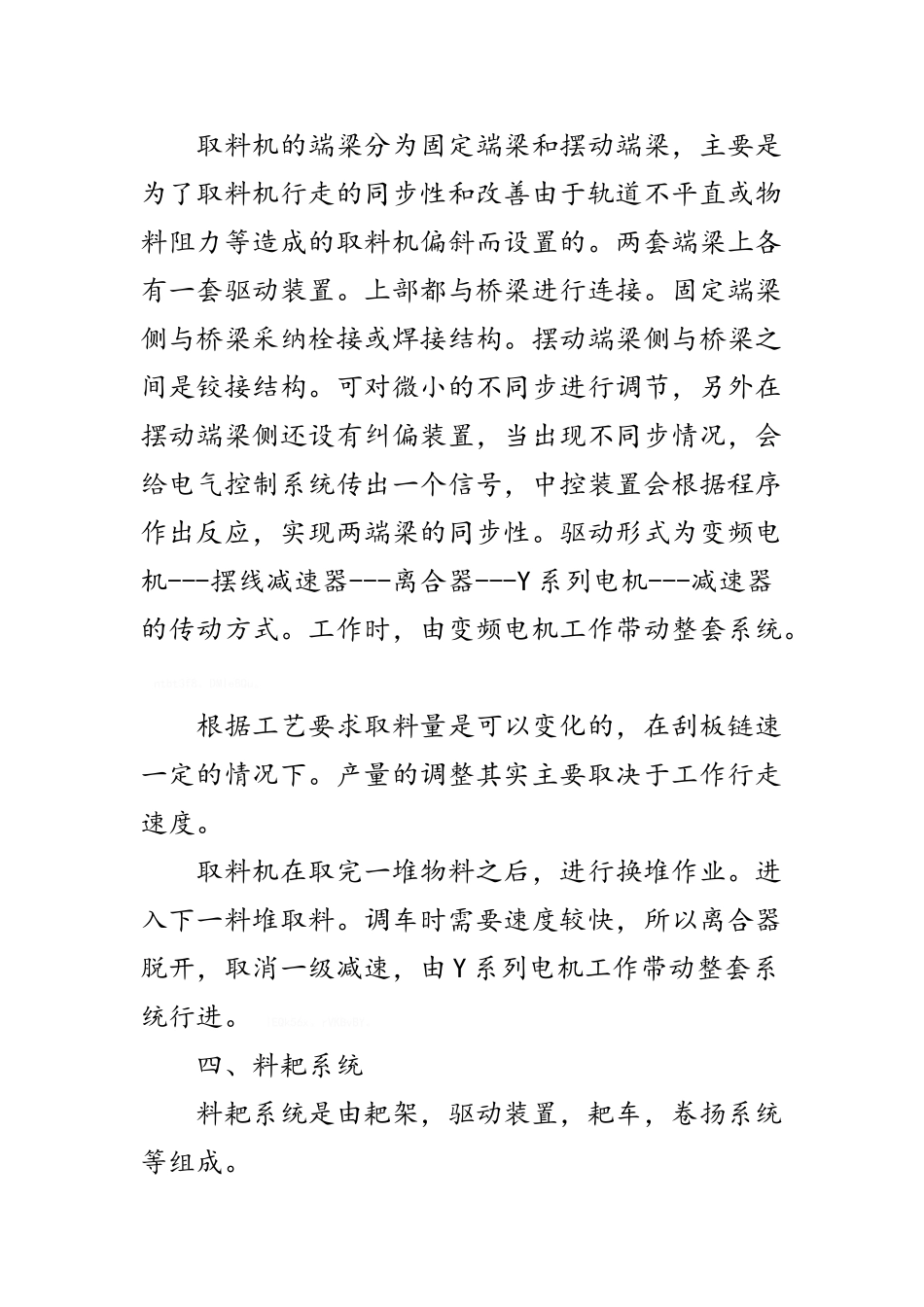

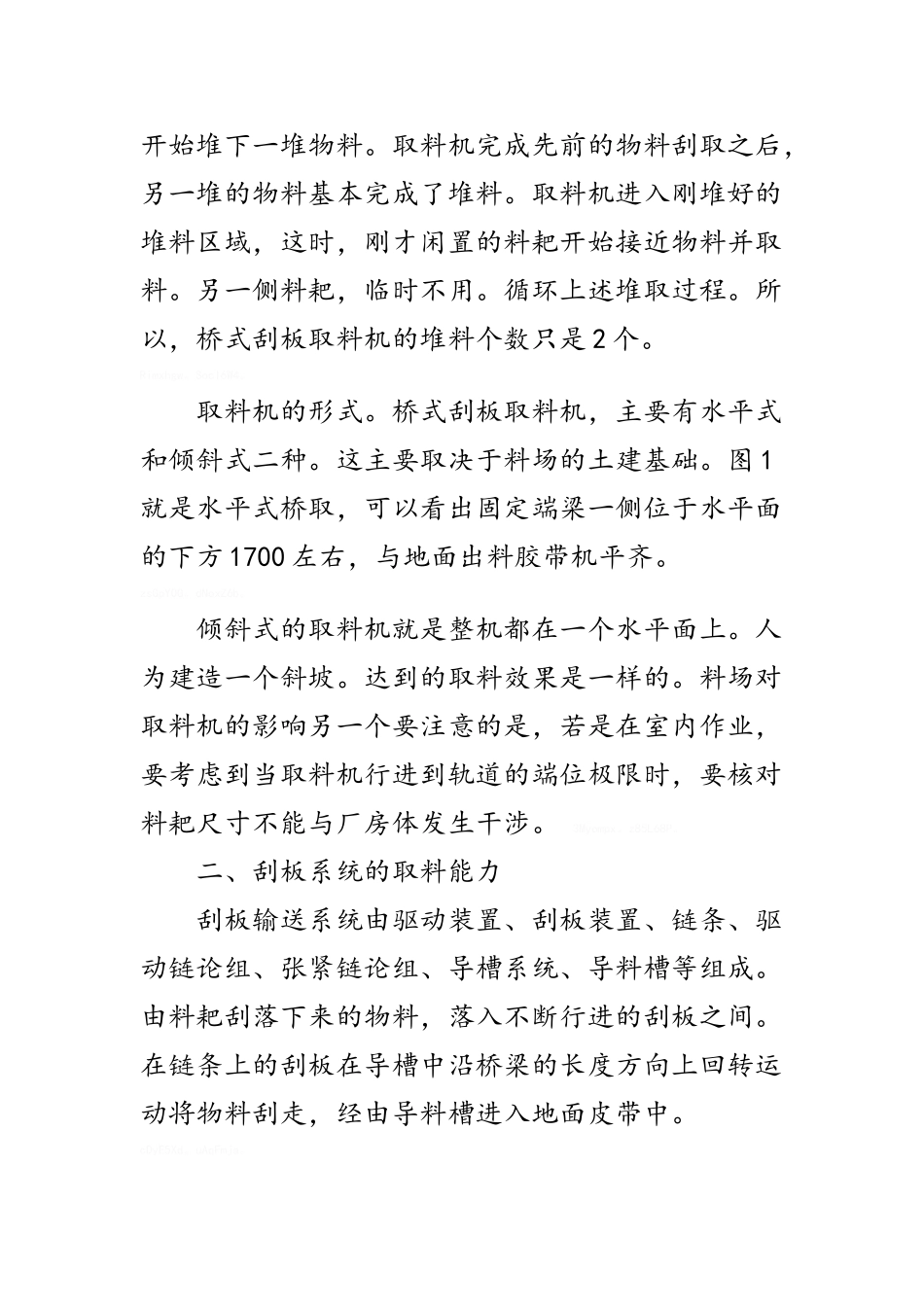

桥式刮板取料机设计要点 摘 要：通过对桥式刮板取料机各主要部件设计要点的分析，达到整机设计最优化的状态，使其在取料作业中各部件匹配协调，完成高预均化效果的要求。 关键词：桥式刮板取料机；整机布置；料场分析；各部件设计匹配 中图分类号：U671 文献标识码：A 一、料场分析与取料机概述 桥式刮板取料机是长形料场取料设备，另配一台侧式悬臂堆料机采纳人字形堆料方式，这种堆料方式是桥式刮板取料机能保证取料高预均化效果的基础。 HTCAUIs。cAwZJFQ。 桥式刮板取料机的主要部件包括摆动端梁，刮板输送系统，桥梁，料耙系统，控制室，固定端梁。除此之外，还有行走检测、卷盘、轨道系统、平台栏杆等结构组成。 pL2Kaai。I4oRVvl。 料堆个数。由结构决定，桥式刮板取料机用于两个料堆的取料作业。在桥梁的两侧，各配有一个用于取料作业的料耙装置，在堆料机堆完一堆物料之后，取料机进入料堆区域，近料堆侧的料耙开始进行刮取物料。堆料机换堆后进入另一侧闲置料耙的区域之外，开始堆下一堆物料。取料机完成先前的物料刮取之后，另一堆的物料基本完成了堆料。取料机进入刚堆好的堆料区域，这时，刚才闲置的料耙开始接近物料并取料。另一侧料耙，临时不用。循环上述堆取过程。所以，桥式刮板取料机的堆料个数只是 2 个。 Rimxhgw。SocI6W4。 取料机的形式。桥式刮板取料机，主要有水平式和倾斜式二种。这主要取决于料场的土建基础。图 1就是水平式桥取，可以看出固定端梁一侧位于水平面的下方 1700 左右，与地面出料胶带机平齐。 zsGpY0G。dNoxZ6b。 倾斜式的取料机就是整机都在一个水平面上。人为建造一个斜坡。达到的取料效果是一样的。料场对取料机的影响另一个要注意的是，若是在室内作业，要考虑到当取料机行进到轨道的端位极限时，要核对料耙尺寸不能与厂房体发生干涉。 3Myompx。z85L68P。 二、刮板系统的取料能力 刮板输送系统由驱动装置、刮板装置、链条、驱动链论组、张紧链论组、导槽系统、导料槽等组成。由料耙刮落下来的物料，落入不断行进的刮板之间。在链条上的刮板在导槽中沿桥梁的长度方向上回转运动将物料刮走，经由导料槽进入地面皮带中。 cDyE5Xd。uAqFmja。 取料机的端梁分为固定端梁和摆动端梁，主要是为了取料机行走的同步性和改善由于轨道不平直或物料阻力等造成的取料机偏斜而设置的。两套端梁上各有一套驱动装置。上部都与桥梁进行连接。固定端梁侧与桥梁采纳栓接或焊接结构。摆动端梁侧...
